Durómetro Rockwell HBRV-187.5S

BrinellVickersmanual

Descripción del producto

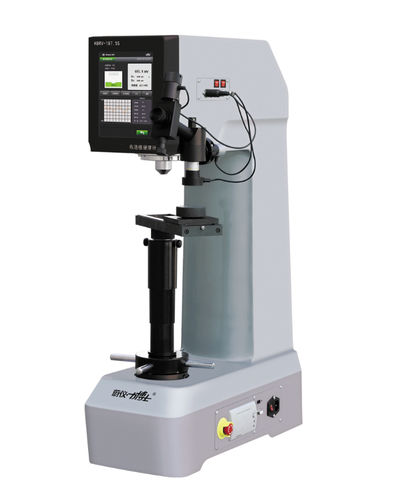

El HBRV-187.5S es un durómetro digital que integra sistemas ópticos, mecánicos y electrónicos. Combina en un mismo equipo los ensayos Brinell, Rockwell y Vickers. Un control por microcontrolador y un sistema de carga electrónica en lazo cerrado permiten la aplicación, mantenimiento y liberación automáticos de la fuerza de ensayo. La medición de la huella se realiza con ocular micrométrico; la carga y el control de fuerza son automáticos. Diseñado para fundiciones, metalurgia, forja, generación eléctrica e instituciones de investigación.

Ventajas del producto

• Diseño todo‑en‑uno: soporta escalas Brinell, Rockwell y Vickers con cambio automático entre escalas.
• Carga en lazo cerrado totalmente automatizada para reducir errores humanos.
• Interfaz táctil de 8 pulgadas de alta resolución para configuración, almacenamiento de datos, consulta histórica y cálculo automático de durezas.
• Interfaces de datos múltiples: impresora integrada, RS232 y USB para impresión local y almacenamiento externo.
• Sistema óptico HD con objetivos 2.5x/5x/10x y ocular 15x, proporcionando 37.5×–150× de aumento para mediciones precisas de la huella.

Especificaciones detalladas
Fuerzas Brinell: 15.625, 31.25, 62.5, 125, 187.5 kgf (153.2, 306.5, 612.9, 1226, 1839 N)
Fuerzas Rockwell: 60, 100, 150, 15, 30, 45 kgf (588.4, 980.7, 1471, 147.1, 294.2, 441.3 N)
Fuerzas Vickers: 5, 10, 20, 30, 50, 100 kgf (49.03, 98.07, 196.1, 294.2, 490.3, 980.7 N)
Escalas Brinell: HBW5/125, HBW5/62.5, HBW2.5/187.5, HBW2.5/62.5, HBW2.5/31.25, HBW2.5/15.625
Escalas Rockwell: HRA, HRBW, HRC, HRD, HRFW, HRGW, HR15N, HR30N, HR45N, HR15TW, HR30TW, HR45TW
Escalas Vickers: HV5, HV10, HV20, HV30, HV50, HV100
Rangos de ensayo: Brinell 8–653 HBW; Rockwell varios rangos según escala; Vickers 5–2990 HV
Tipos de indentador: bolas de carburo Φ1.588 mm, Φ2.5 mm, Φ5 mm; indentador Rockwell diamante; indentador Vickers diamante
Aumento: 37.5×, 75×, 150× (objetivos 2.5x/5x/10x con ocular 15x)
Lectura de dureza: pantalla táctil con cálculo automático de dureza
Tiempo de saturación: 1–60 s
Altura máxima de la muestra: Rockwell 330 mm; Brinell/Vickers 285 mm
Distancia desde el centro del indentador a la carcasa: 200 mm
Alimentación: AC 220V/50Hz
Peso del equipo: 100 kg
Dimensiones externas (L×W×H): 570×270×900 mm

Configuración básica

• 1 Equipo principal — Durómetro HBRV-187.5S (Taiwán) ×1
• 2 Soporte de microscopio (con iluminación) ×1
• 3 Caja de accesorios (n.º1) — mesa deslizante ×1
• 4 Banco de ensayo plano pequeño ×1
• 5 Objetivos: 2.5x, 5x, 10x — uno de cada
• 6 Lámpara de iluminación externa ×1
• 7 Destornillador Phillips 5x75 ×1
• 8 Destornillador plano 3x75 ×1
• 9 Cable de comunicación RS232 ×1
• 10 Cable de alimentación ×1
• 11 Nivel de burbuja ×1
• 12 Caja de accesorios (n.º2) — ocular micrométrico digital ×1
• 13 Indentador Vickers diamante ×1
• 14 Indentador Rockwell diamante ×1
• 15 Indentador de bola de carburo Φ1.5875 mm ×1
• 16 Indentadores de bola de carburo Φ2.5, Φ5 — uno de cada
• 17 Bola de acero carburo Φ1.5875 mm ×2 (repuesto)
• 18 Bola de acero carburo Φ2.5, Φ5 — uno de cada (repuesto)
• 19 Bloque de dureza Rockwell estándar 80–85 HRA ×1
• 20 Bloque de dureza Rockwell estándar 85–100 HRBW ×1
• 21 Bloque de dureza Rockwell estándar 60–70 HRC ×1
• 22 Bloque de dureza Rockwell estándar 40–50 HRC ×1
• 23 Bloque de dureza Rockwell estándar 20–30 HRC ×1
• 24 Bloque de dureza Vickers estándar 400–500 HV30 ×1
• 25 Bloque de dureza Brinell estándar 190–225 HBW2.5/187.5 ×1
• 26 Bloque Rockwell superficial 89–91 HR15N ×1
• 27 Bloque Rockwell superficial 42–54 HR30N ×1
• 28 Bloque Rockwell superficial 74–80 HR30N ×1
• 29 Bloque Rockwell superficial 70–82 HR30TW ×1
• 30 Llave hexagonal 3 mm ×1
• 31 Papel para impresora ×1
• 32 Fusible 2A ×2 (repuesto)
• 33 Gran mesa de ensayo plana ×1
• 34 Mesa de ensayo en V ×1
• 35 Cubierta antipolvo ×1
• 36 Certificado de conformidad ×1
• 37 Manual de instrucciones ×1
• 38 Lista de empaque ×1

Características / especificaciones técnicas

• Modelo: HBRV-187.5S
• Marca: LaiZhou Weiyi Experimental Machinery Manufacture Co., Ltd.
• Métodos de ensayo soportados: Brinell, Rockwell, Vickers
• Fuerzas Brinell: hasta 187.5 kgf; rango Brinell 8–653 HBW
• Fuerzas y escalas Rockwell: múltiples; incluye HRA, HRBW, HRC, HRD, HRFW, HRGW y escalas superficiales Rockwell
• Fuerzas Vickers: 5–100 kgf; rango Vickers 5–2990 HV
• Tipos de indentador: bolas de carburo (1.588/2.5/5 mm), indentadores diamante Rockwell y Vickers
• Aumento óptico: 37.5×, 75×, 150× (objetivos 2.5x/5x/10x con ocular 15x)
• Pantalla y control: pantalla táctil 8 pulgadas; control por microcontrolador; carga electrónica en lazo cerrado
• Tiempo de mantenimiento: 1–60 s
• Altura máxima de muestra: Rockwell 330 mm; Brinell/Vickers 285 mm
• Alimentación: AC 220V/50Hz
• Peso (unidad): 100 kg
• Dimensiones (L×W×H): 570×270×900 mm
