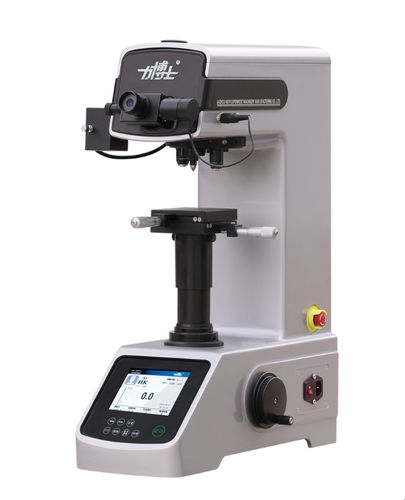

Durómetro macro Vickers HV series

micro Vickersde mesapara chapa delgada

Descripción general del producto
El durómetro Vickers HV-5/10/30/50MPTA está diseñado para ensayar materiales metálicos (componentes pequeños, chapas finas, láminas metálicas, alambres, capas endurecidas finas, recubrimientos electrodosados) y determinados materiales no metálicos (vidrio, joyería, cerámica). Permite ensayos teniendo en cuenta la microestructura, por ejemplo capas endurecidas por inducción o cementadas. El HV-5/10MPTA es un equipo optomecatrónico que integra un sistema de medida óptica de alta magnificación con configuración óptica de doble canal, detección fotoeléctrica y codificador óptico. La operación por pantalla táctil permite la entrada automática de la longitud de la huella; la pantalla LCD muestra la fuerza aplicada, el tiempo de mantenimiento, el número de mediciones y los valores de dureza.

Especificaciones detalladas
Fuerza de ensayo:
HV-5MPTA — HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5 — 1,961 N, 2,942 N, 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N
HV-10MPTA — HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10 — 2,942 N, 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N
HV-30MPTA — HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30 — 4,903 N, 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N, 196 N, 294,2 N
HV-50MPTA — HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30, HV50 — 9,807 N, 19,61 N, 24,52 N, 29,42 N, 49,03 N, 98,07 N, 196 N, 294,2 N, 490,3 N
Control de carga: Automático (carga/mantenimiento/descarga)
Torreta: Torreta automática
Tiempo de mantenimiento: Ajustable de 5 a 60 s (incrementos de 5 s)
Modo de ensayo: HV/HK
Altura máxima de la muestra: 110 mm (200 mm retirando el manguito de extensión)
Distancia desde el centro de la huella hasta la carcasa: 130 mm
Ocular: 10X
Opciones de aumento: 200×400× / 100×400× / 100×200× / 100×200× (según suministro)
Resolución de medida: 0,025 μm
Lámpara halógena: 12V/20W, brillo ajustable, apagado automático por ahorro de energía
Platina XY: Plataforma 100 × 100 mm; Recorrido 25 × 25 mm; Resolución 0,01 mm
Alimentación: 220V 50Hz
Dimensiones y peso: 500 × 330 × 660 mm; 55 kg
Configuración especial: Impresora integrada, alarma por zonas
Normas: GB/T 4340.2, ISO 6507, ASTM E92

Configuración básica

• 1 — Unidad principal: durómetro Vickers — Cantidad: 1 — Origen: Taiwan
• 2 — Punta Vickers — Cantidad: 1
• 3 — Objetivo — Cantidad: 2
• 4 — Caja de accesorios (incluye ocular micrómetro digital 10x) — Cantidad: 1
• 5 — Mesa de ensayo de coordenadas cruzadas — Cantidad: 1
• 6 — Tornillo de ajuste de nivel M10x25 — Cantidad: 4
• 7 — Nivel de burbuja — Cantidad: 1
• 8 — Llave hexagonal 2,5 mm — Cantidad: 1
• 9 — Llave hexagonal 3 mm — Cantidad: 1
• 10 — Destornillador Phillips 5×75 — Cantidad: 1
• 11 — Destornillador plano 5×75 — Cantidad: 1
• 12 — Bloque patrón Vickers 700–800 HV1 — Cantidad: 1
• 13 — Bloque patrón Vickers 400–600 HV0.2 — Cantidad: 1
• 14 — Funda antipolvo — Cantidad: 1
• 15 — Fusible 2A — Cantidad: 2
• 16 — Bombilla halógena 12V/20W (repuesto) — Cantidad: 1
• 17 — Mesa de sujeción para láminas finas — Cantidad: 1
• 18 — Mesa de sujeción de boca plana — Cantidad: 1
• 19 — Soporte de sujeción para hilo fino — Cantidad: 1
• 20 — Cable de alimentación — Cantidad: 1
• 21 — Certificado de conformidad — Cantidad: 1
• 22 — Manual de instrucciones — Cantidad: 1
• 23 — Lista de embalaje — Cantidad: 1

Especificaciones técnicas

• Designación del modelo: HV-5/10/30/50MPTA (serie)
• Fuerzas de ensayo: 1,961 N hasta 490,3 N según modelo
• Control automático de carga con tiempo de mantenimiento programable (5–60 s)
• Torreta automática para selección de objetivo/punta
• Medición óptica de alta magnificació n con doble canal óptico, detección fotoeléctrica y codificador óptico
• Operación por pantalla táctil y visualización LCD para fuerzas, tiempos, conteos y valores de dureza
• Resolución de medida: 0,025 μm
• Iluminación halógena 12V/20W, brillo ajustable, modo ahorro de energía
• Platina XY: 100 × 100 mm, recorrido 25 × 25 mm, resolución 0,01 mm
• Modos de ensayo: HV y HK; normas: GB/T 4340.2, ISO 6507, ASTM E92
• Alimentación: 220V 50Hz; Dimensiones: 500 × 330 × 660 mm; Peso: 55 kg
