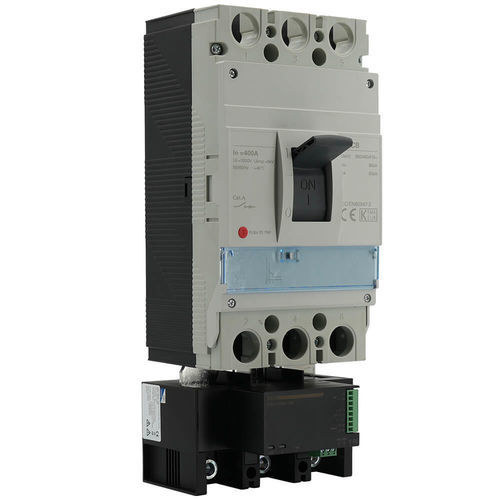

Disyuntor en caja moldeada MAD-400A1-DIR

magnetotérmicointeligente

Solución de medición todo en uno integrada bajo el disyuntor moldeado, la gama MAD ofrece ventajas únicas en términos de simplicidad de instalación, reducción de componentes y riesgos de mantenimiento: - Mediciones: La unidad permite un análisis completo de los circuitos eléctricos en trifásico o tetrafásico: - ➞ Mediciones instantáneas: Tensiones simples y compuestas, corriente por fase y neutro, potencia activa, reactiva, aparente, frecuencia, factor de potencia - ➞ Mediciones de energía: Activa y reactiva (positiva y negativa), aparente, reactiva 4 cuadrantes - ➞ Calidad: Desequilibrio de tensión y corriente, tasas de distorsión y contenido armónico hasta el 31º orden - Precisión: Clase 0.5 para la medición de energía activa - Eléctrico: Alimentación auxiliar 80 … 270 VAC - Integración: La unidad se conecta directamente a los terminales de salida de las 3 fases del disyuntor moldeado. Actúa como una extensión del disyuntor. Las dimensiones de la carcasa aseguran una perfecta compatibilidad con los disyuntores de los principales fabricantes, de calibre 400A y 630A. - Comunicación: Modbus RTU a través del puerto RS485 - Entradas y salidas: La unidad de medición está equipada con 2 entradas digitales y 1 salida de relé programable - Control de circuito y alarmas: El relé es programable para el umbral mínimo o máximo de corriente, tensión, potencia, desequilibrio de fase, etc., permitiendo: - ➞ Protección de los circuitos eléctricos - ➞ Funciones de alarma en caso de fallo o señal inapropiada - ➞ Deslastre automático en caso de sobrecarga - Retroalimentación del estado de los circuitos eléctricos: Las 2 entradas digitales permiten monitorear el estado de los circuitos auxiliares o dispositivos y alertar en caso de fallo o ruptura de circuito - Registro de datos: Los índices de energía y potencia se registran a una frecuencia programable (desde 1 minuto). Los datos pueden visualizarse a través de software y exportarse en formato .csv - Supervisión: Monitoreo remoto de las mediciones a través de Modbus, con software de terceros o el software gratuito proporcionado. Para monitoreo local, están disponibles pantallas empotradas opcionales para puertas de armarios en dos formatos, conectadas a las unidades a través de un solo cable RJ12 - Reducción de costos: - ➞ Ahorro de componentes: En comparación con una instalación tradicional, una unidad de medición MAD integrada elimina la necesidad de: - Transformadores de corriente externos - Disyuntores o portafusibles para tomas de tensión - Cables de conexión - ➞ Ahorro de tiempo: Instalación más rápida debido a menos componentes - Reducción de mantenimiento: El diseño "todo en uno" evita riesgos de fallo en componentes auxiliares, cables de conexión y puntos de conexión - Cumplimiento: CE, RoHS, REACh - Normas aplicables: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1 - Productos asociados: - MAD-D72: Pantalla 72×72 mm - MAD-D96: Pantalla 96×96 mm - Cables RJ12 para conectar la pantalla a la unidad de medición - Especificaciones técnicas: - Medición: Trifásico/tetrafásico, tensiones, corrientes, potencia, frecuencia, factor de potencia, energía, armónicos hasta el 31º orden - Precisión: Clase 0.5 para energía activa - Alimentación auxiliar: 80–270 VAC - Entradas/salidas: 2 entradas digitales, 1 salida de relé programable - Comunicación: Modbus RTU (RS485) - Cumplimiento: CE, RoHS, REACh - Normas: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1 - Calibres de disyuntor compatibles: 400A, 630A
