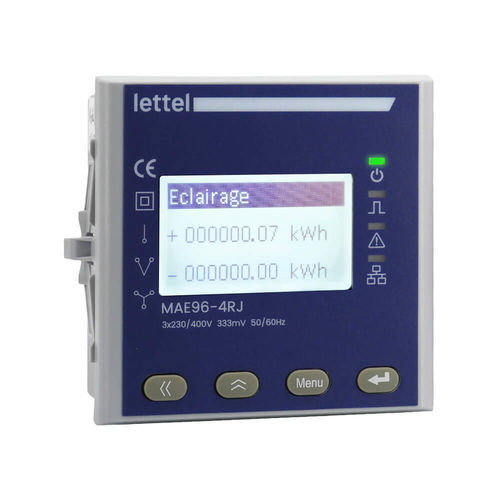

Contador de energía eléctrica trifásico MAE96-4RJ

monofásicopara montaje sobre panelmultifunción

El centro de medición MAE96-4RJ permite una medición completa y precisa de 4 circuitos trifásicos o 12 monofásicos. - **Mediciones:** El centro permite medir hasta **12 circuitos monofásicos** o **4 circuitos trifásicos o tetra**. **➞ Medición de corriente:** mediante transformadores de corriente Enerclip con conectividad RJ12. **➞ Medición de voltaje:** directa o mediante transformadores de voltaje. - **Precisión:** Medición de energía activa clase 0,5S. - **Eléctrico:** Alimentación auxiliar 36 … 270 Vca/cc. - **Físico:** Dimensiones del panel frontal 96x96mm, para ser empotrado en un corte de 91×91 mm. Pantalla LCD retroiluminada con 4 líneas de visualización. - **Comunicación:** Transmisor de pulsos en energía activa. Modbus RTU en puerto RS485. - **Entradas y salidas:** El modelo MAP4-34RJ-IO-TCP está equipado con 6 entradas digitales y 1 salida de relé programable. - **Multi-medición:** Mide las principales magnitudes eléctricas para un análisis detallado del circuito: energías activas y reactivas ┃ importadas y exportadas ┃ voltaje, corriente ┃ potencias activas ┃ reactivas y aparentes ┃ factor de potencia ┃ frecuencia ┃ demandas, ┃ valores extremos ┃ desequilibrios ┃ armónicos hasta el orden 31 ┃ y más... - **Control de circuitos y alarmas:** El relé es programable al alcanzar umbrales mínimos o máximos de corriente, voltaje, potencia, desequilibrio de fase, permitiendo: - **proteger** los circuitos eléctricos - realizar **funciones de alarma** en caso de fallo o señal inapropiada - realizar **deslastre automático** en caso de sobrecarga. - **Retroalimentación del estado del circuito:** Las 6 entradas digitales permiten conocer el estado de circuitos o dispositivos auxiliares y alertar en caso de fallo o interrupción de un circuito. - **Registro de datos:** Los índices de energía y potencia se registran a una frecuencia programable en pasos de 1 minuto. La capacidad de registro del centro de medición es de 16,000 líneas de datos. Los datos registrados se pueden ver desde el software y exportar en formato .csv. - **Compacidad:** Permite el análisis de 4 circuitos trifásicos o 12 monofásicos en un solo dispositivo posicionado en la puerta del armario eléctrico. - **Facilidad de instalación:** La conexión de CTs mediante cable RJ12 reduce el tiempo de cableado y evita errores. Los sensores de corriente de apertura permiten la instalación sin desconectar el circuito medido. - **1 dirección Modbus por dispositivo:** Solo 1 dirección Modbus para las mediciones de 4 circuitos trifásicos o 12 monofásicos permite multiplicar el número de circuitos medidos por bucle RS485. - **Supervisión:** Visualización de mediciones en pantalla desplazable o en software completo proporcionado de forma gratuita. Posibilidad de nombrar circuitos para identificar claramente los valores medidos. - **Aplicaciones:** El montaje empotrado y la facilidad de integración lo convierten en el instrumento de medición ideal para agregar puntos de medición para subcircuitos en armarios eléctricos existentes. El centro de medición se despliega principalmente para el cumplimiento de decretos terciarios o Bacs. - **Normas y certificaciones:** CE, RoHS, REACh. - **Productos asociados:** Centro de medición compatible con transformadores de corriente: - CT cerrados: MSC-TCF - CT abiertos: MSC-TCO - Bucles Rogowski: MSC-TCR - **Recursos:** - Unidades de medida eléctrica - Comprender las perturbaciones armónicas - Problema de energía negativa: diagnóstico y soluciones técnicas - La solución Enerclip - **Características / Especificaciones técnicas:** - Mide hasta 12 circuitos monofásicos o 4 circuitos trifásicos - Entradas CT mediante cables RJ12 - Comunicación Modbus RTU en puerto RS485 - Salida de relé programable - Montaje empotrado 96x96mm (corte 91x91mm) - Pantalla LCD retroiluminada 4 líneas - Alimentación auxiliar 36 … 270 Vca/cc - Precisión de energía activa clase 0,5S - 6 entradas digitales - Registro hasta 16,000 líneas de datos - Cumplimientos: CE, RoHS, REACh
