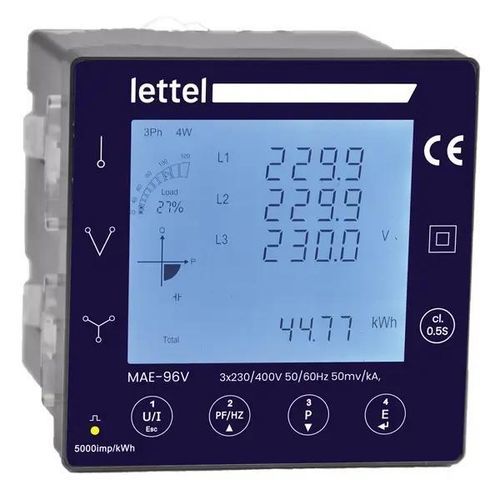

Dispositivo de medición de potencia con analizador de calidad de energía y de armónicos MAE-96 series

contador eléctricomultímetrode potencia reactiva

Unidad de medición empotrable para bobinas Rogowski o TC 1/5A. Las unidades MAE-96 miden las principales cantidades eléctricas de un circuito trifásico. Los datos pueden visualizarse localmente en la pantalla LCD o de forma remota a través de la comunicación Modbus. La combinación de bobinas Rogowski con la unidad MAE-96V facilita la integración en cuadros de distribución de alta potencia. - Eléctrico: La unidad MAE-96x mide redes monofásicas, trifásicas con o sin neutro. Alimentación auxiliar 85-270V AC. Dependiendo del modelo, la unidad de medición puede asociarse con bobinas Rogowski (señal mV) o transformadores de corriente con secundario de 1A o 5A. Precisión: 0,5% para energía activa y 0,2% para mediciones instantáneas. - Comunicación: 2 emisores de pulsos totalmente programables y puerto Modbus RS485. - Físico: La unidad de medición MAE-96 se monta empotrada en una puerta de armario o panel eléctrico, en un corte de 92×92 mm. Dimensiones de la caja: 96×96 mm, profundidad 70,7 mm. Pantalla LCD retroiluminada. Conexión mediante terminales de tornillo enchufables. - Datos medidos: La unidad de medición mide y muestra los siguientes datos eléctricos: – Mediciones instantáneas: tensiones fase-neutro y fase-fase, frecuencia, corriente por fase y neutro, potencias PQS, potencias fundamentales V/A/P/Q/S, factor de potencia por fase y total. – Energías: activa, reactiva, aparente, importada y exportada, por fase y total. – Calidad de la red: distorsión armónica total de tensión y corriente, armónicos individuales hasta el 31º orden. – Registros: demandas, valores extremos. - Integración: La unidad de medición MAE-96V permite la conexión de sensores de corriente Rogowski (modelos MSC-TCR), ofreciendo las siguientes ventajas: – Apertura y flexibilidad, las bobinas Rogowski son ideales para la integración en espacios reducidos o para la modernización en armarios existentes. – Precisión excelente y lineal en todo el rango. – Mayor seguridad: no es posible el calentamiento o sobrecarga. – Mantenimiento más fácil: posibilidad de desconectar el secundario bajo carga completa. - Uso: Visualización de mediciones localmente en una gran pantalla LCD con 4 líneas de datos y gráficos de barras, o de forma remota a través de la comunicación Modbus RTU. - Aplicaciones: Adecuado para aplicaciones eólicas o fotovoltaicas gracias a índices separados para energía importada (consumida) y exportada (producida). - Precisión: 0,5% para energía activa y 0,2% para mediciones instantáneas. - Cumplimiento: CE, RoHS, REACh. - Normas aplicables: IEC61000-4, IEC61010-1:2001, IEC62052-23:2003, IEC62053-22:2003. - Transformadores de corriente compatibles: - Unidad de medición MAE-96V con bobinas Rogowski: MTCR-24-300, MTCR-36-600, MTCR-100-1000, MTCR-150-3000, MTCR-200-6000. - Analizador MAE-96A con transformadores de corriente secundarios de 1A y 5A. - Variantes y códigos de pedido: Código de pedido | Sensores de corriente asociados | Producto en stock MAE-96V | Bobinas Rogowski /mV | en stock MAE-96A | Transformador de corriente /1A y /5A | en stock - Especificaciones técnicas: - Unidad de medición empotrable para bobinas Rogowski o TC 1/5A - Mide redes monofásicas y trifásicas con o sin neutro - Alimentación auxiliar: 85-270V AC - Precisión: 0,5% (energía activa), 0,2% (instantánea) - Comunicación Modbus RS485, 2 salidas de pulsos programables - Pantalla LCD retroiluminada, visualización de datos en 4 líneas con gráficos de barras - Corte de panel: 92×92 mm, caja: 96×96 mm, profundidad: 70,7 mm - Terminales de tornillo enchufables - Cumplimiento: CE, RoHS, REACh - Normas: IEC61000-4, IEC61010-1:2001, IEC62052-23:2003, IEC62053-22:2003
