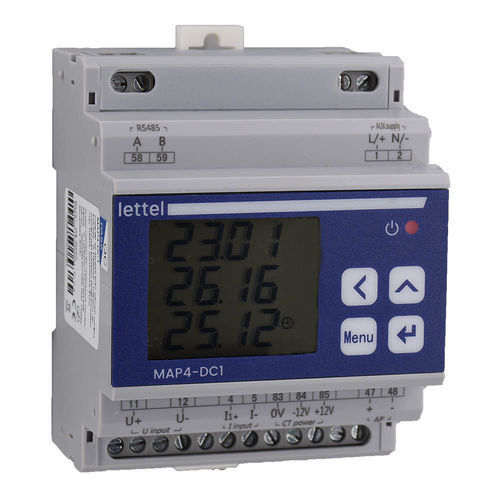

Dispositivo de medición de potencia contador eléctrico MAP4-DC1 series

de potencia activaDCdigital

El medidor MAP4-DC1 mide y muestra las principales cantidades eléctricas de un circuito DC. - Eléctrico: - Medición de un circuito DC. - Fuente de alimentación auxiliar 80 … 270 VAC. - Entrada de voltaje: directa hasta 1000 VDC máx. - Entrada de corriente para sensor de corriente de efecto Hall con secundario de 4VDC. - Salida integrada de 12VDC para alimentar el sensor de corriente de efecto Hall. - Físico: - Montaje en riel DIN, carcasa de 4 módulos de ancho. - Comunicación: - Emisores de pulsos en energía activa. - Puerto Modbus completamente programable (paridad, velocidad, trama). - Una entrada digital. - Multi-medición: - Medición de las principales cantidades eléctricas para un análisis detallado del circuito: - Energía activa hasta 4 tarifas con registro de índices mensuales para los últimos 12 meses y diario para los últimos 10 días - Voltaje - Corriente - Potencia activa - Demandas - Valores extremos - Ventajas: - Registro de energía activa: Los últimos tres meses visibles en la pantalla. Los últimos doce meses y los últimos 10 días visibles a través de Modbus. - Precisión: Clase 1% para energía activa y 0,5% para mediciones instantáneas. - Normas y Certificaciones: - Cumplimiento: CE, RoHS, REACh. - Normas aplicables: IEC 61000-4-2/-3/-4/-5/-6/-8/-11 - Productos Asociados: - Módulos adicionales: Los módulos MMC2 se acoplan al lado del centro y añaden características como comunicación Lora o salidas de relé y entradas digitales. - Sensores de corriente: Medición de efecto Hall o shunt. Ver la sección de transformadores de corriente. - Sensores de corriente de efecto Hall compatibles: - Sensor de corriente de efecto Hall abierto MTCCO - Sensor de corriente de efecto Hall cerrado MTCCF - Variantes y códigos de pedido: - El centro de medición se ofrece con entrada de 4VDC para sensor de efecto Hall o 75mV para medición shunt. - Código de pedido: MAP4-DC1-4V, Entrada de corriente: 4V – Sensor de efecto Hall, Producto en stock: En stock - Código de pedido: MAP4-DC1-75MV, Entrada de corriente: 75mV – Shunt, Producto en stock: En stock - Características técnicas / especificaciones: - Mide y muestra las principales cantidades eléctricas de un circuito DC - Fuente de alimentación auxiliar: 80–270 VAC - Entrada de voltaje: directa hasta 1000 VDC máx - Entrada de corriente: sensor de efecto Hall (4VDC) o shunt (75mV) - Salida integrada de 12VDC para sensor de efecto Hall - Montaje en riel DIN, ancho de 4 módulos - Salida de pulso para energía activa - Puerto Modbus completamente programable - Una entrada digital - Medición y almacenamiento de energía multi-tarifa - Precisión: 1% para energía activa, 0,5% para valores instantáneos - Cumplimiento: CE, RoHS, REACh - Normas: IEC 61000-4-2/-3/-4/-5/-6/-8/-11
