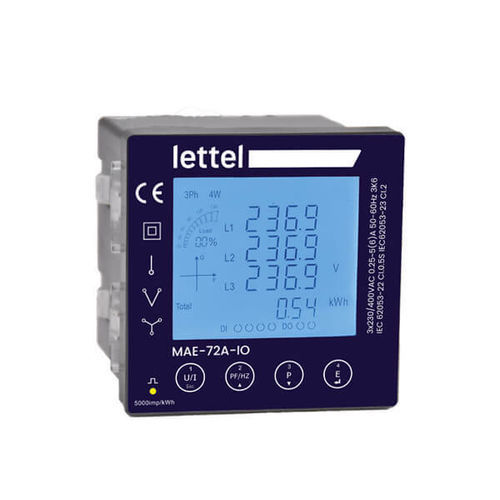

Contador de energía eléctrica MAE-72V/A series

El MAE-72 es un analizador de red que mide las principales magnitudes eléctricas de un circuito trifásico. Los datos se pueden consultar localmente en la pantalla LCD o de forma remota a través de la comunicación Modbus. Su formato compacto de 72x72 mm y la asociación con bobinas Rogowski facilitan su integración en un armario eléctrico. - **Características Eléctricas:** - Medición de redes monofásicas, trifásicas o tetrafásicas. - Alimentación auxiliar 85-270V AC. - Dependiendo del modelo, posible asociación con bobinas Rogowski (señal mV) o transformadores de corriente secundarios de 1A o 5A. - Precisión 0.5S para energía activa y 0.2 para mediciones instantáneas. - **Comunicación:** - Puerto RS485 Modbus completamente programable. - Salidas de relé utilizables como emisores de pulsos. - **Entradas y Salidas:** - 4 entradas digitales y 2 salidas de relé. - **Características Físicas:** - Montaje empotrado en puerta de armario o panel eléctrico (corte 68x68 mm). - Dimensiones de la caja: 72x72 mm, profundidad 68 mm. - Pantalla LCD retroiluminada. - Conexión en terminales de tornillo enchufables. - **Datos Medidos:** - Mediciones instantáneas: tensiones simples y compuestas, frecuencia, corriente por fase y neutro, potencias PQS, potencias fundamentales V/A/P/Q/S, factor de potencia por fase y total. - Energías: activa, reactiva, aparente, importadas y exportadas, por fase y totales. - Calidad de la red: tasas de distorsión armónica de tensión y corriente, armónicos individuales hasta el orden 31. - Registros: demandas, valores extremos. - **Control de Circuitos y Alarmas:** - 2 relés programables en umbrales mínimos/máximos de corriente, tensión, potencia, desequilibrio entre fases, etc. - Funciones: alerta en caso de señal eléctrica anormal, protección de circuitos, alarmas en caso de fallo, desconexión automática en caso de sobrecarga. - **Retroalimentación del Estado de los Circuitos Eléctricos:** - 4 entradas digitales para conocer el estado de circuitos o dispositivos auxiliares y alertar en caso de fallo o interrupción. - **Ventajas:** - Integración fácil gracias a las bobinas Rogowski MSC-TCR: apertura, flexibles, ideales para espacios reducidos o armarios existentes. - Precisión excelente y lineal en toda la escala. - Seguridad aumentada: no es posible el calentamiento ni la sobrecarga. - Mantenimiento facilitado: posibilidad de desconectar el secundario bajo carga completa. - **Uso:** - Visualización local en pantalla LCD de 4 líneas y gráficos de barras, o de forma remota a través de Modbus RTU. - **Aplicaciones:** - Adecuado para aplicaciones eólicas o fotovoltaicas gracias a los índices distintos para la energía importada (consumida) y exportada (producida). - **Precisión:** - 0.5% para energía activa y 0.2% para mediciones instantáneas. - **Normas y Certificaciones:** - Cumplimientos: CE, RoHS, REACh. - Normas aplicables: IEC61000-4, IEC61010-1:2001, IEC62052-23:2003, IEC62053-22:2003. - **Transformadores de Corriente Compatibles:** - Modelos de bobinas Rogowski MTCR-24-300, MTCR-36-600, MTCR-100-1000, MTCR-150-3000, MTCR-200-6000. - Transformadores de corriente con secundario de 1A y 5A. - **Variantes y Códigos de Pedido:** - Código de Pedido | Sensores de Corriente Asociados | Producto en Stock - MAE-72V-IO | Bobinas Rogowski /mV | en stock - MAE-72A-IO | Transformador de Corriente /1A y /5A | en stock - **Documentos Disponibles:** - Presentación de la gama Enerliz (PDF) - Catálogo general (PDF) - Manual de instalación, programación y uso (PDF) - Tabla de registros Modbus (PDF) - **Especificaciones Técnicas:** - Formato compacto 72x72 mm - Pantalla LCD retroiluminada - Entradas digitales: 4 - Salidas de relé: 2 - Comunicación: RS485 Modbus - Alimentación: 85-270V AC - Precisión: 0.5% energía activa, 0.2% mediciones instantáneas - Montaje empotrado (corte 68x68 mm) - Cumplimientos: CE, RoHS, REACh - Normas: IEC61000-4, IEC61010-1:2001, IEC62052-23:2003, IEC62053-22:2003
