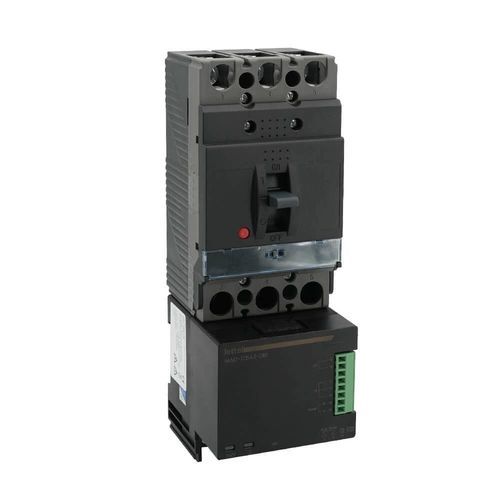

Disyuntor en caja moldeada MAD series

magnetotérmicode corrientede fase

Solución de medición todo en uno integrada bajo el interruptor de caja moldeada, la gama MAD ofrece ventajas únicas en términos de simplicidad de instalación, reducción de componentes y riesgos de mantenimiento: - Mediciones: La unidad permite un análisis completo de un circuito eléctrico en trifásico o tetrafásico: - Mediciones instantáneas: Tensiones simples y compuestas, corriente por fase y neutro, potencia activa, reactiva, aparente, frecuencia, factor de potencia - Mediciones de energía: Activa y reactiva (positiva y negativa), aparente, reactiva de 4 cuadrantes - Calidad: Desequilibrios U e I, tasas de distorsión y contenido armónico U e I hasta el 31º orden - Precisión: Clase de medición de energía activa 0.5 - Eléctrico: Alimentación auxiliar 80 … 270 VAC - Integración: La carcasa se conecta directamente a los terminales de salida de las 3 fases del interruptor de caja moldeada. Actúa como una extensión del interruptor. Las dimensiones de la carcasa permiten una compatibilidad perfecta con los interruptores de los principales fabricantes de 63A, 125A, 160A y 250A. - Comunicación: Modbus RTU a través del puerto RS485 - Entradas y salidas: La unidad de medición está equipada con 2 entradas digitales y 1 salida de relé programable - Control de circuito y alarmas: El relé es programable al alcanzar umbrales mínimos o máximos de corriente, tensión, potencia, desequilibrio de fase, etc., permitiendo: - proteger los circuitos eléctricos - realizar funciones de alarma en caso de fallo o señal inapropiada - realizar un deslastre automático en caso de sobrecarga - Retroalimentación del estado de los circuitos eléctricos: Las 2 entradas digitales permiten monitorear el estado de los circuitos o dispositivos auxiliares y alertar en caso de fallo o ruptura de circuito - Registro de datos: Los índices de energía y potencia se registran a una frecuencia programable en pasos de 1 minuto. Los datos registrados pueden ser consultados a través de un software y exportados en formato .csv - Supervisión: Consulta remota de las mediciones a través de Modbus, en software de terceros o el software gratuito proporcionado. Para una consulta local, se ofrecen como opción pantallas empotrables para puertas de armarios. Ofrecidas en 2 formatos diferentes, se conectan a las unidades a través de un solo cable RJ12 - Reducción de costos: - Ahorro de componentes: En comparación con una instalación tradicional, una unidad de medición MAD integrada elimina la necesidad de: - Transformadores de corriente externos - Interruptores o portafusibles para proteger las tomas de tensión - Cables de conexión - Ahorro de tiempo: Instalación más rápida debido a menos componentes - Reducción de mantenimiento: El diseño "todo en uno" evita los riesgos de fallo en los componentes auxiliares, los cables de conexión y los puntos de conexión - Cumplimiento: CE, RoHS, REACh - Normas aplicables: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1 - Productos asociados: Compatible con: - MAD-D72: Pantalla 72×72 mm - MAD-D96: Pantalla 96×96 mm - Cables RJ12 para conectar la pantalla a la unidad de medición - Características técnicas / especificaciones: - Unidad de medición integrada para interruptor de caja moldeada - Rangos de corriente: 63A, 125A, 160A, 250A - Alimentación auxiliar: 80–270 VAC - Comunicación: Modbus RTU (RS485) - 2 entradas digitales, 1 salida de relé programable - Clase de medición de energía activa: 0.5 - Cumplimiento: CE, RoHS, REACh - Normas: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1
