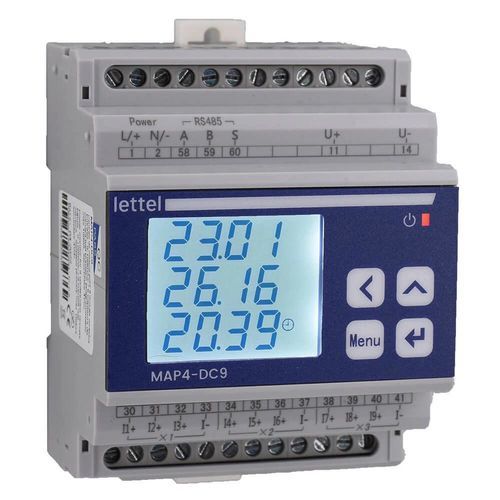

Dispositivo de medición de potencia contador eléctrico MAP4-DC9

multímetrode potencia activamulticircuito

Unidad de medición modular MAP4-DC9 para 9 circuitos DC Detalles del producto: - La unidad de medición MAP4-DC9 permite la medición de hasta 9 circuitos DC. Características: - Eléctrico: Medición de 1 a 9 circuitos DC. Fuente de alimentación auxiliar: 80 … 270 VAC. Entrada de voltaje: directa hasta 1000 VDC máx. Entrada de corriente: 4VDC para sensores de corriente de efecto Hall. - Físico: Montaje en riel DIN, carcasa de 4 módulos de ancho. - Comunicación: Puerto Modbus completamente programable (paridad, velocidad, trama). Funcionalidades: - Multi-medición: Mide las principales cantidades eléctricas para un análisis detallado de los circuitos medidos: - Energía activa - Voltaje - Corriente - Potencia activa - Demandas - Valores extremos - Registro: Índices mensuales de energías activas para los últimos 6 meses, día actual y anterior. Datos recuperables a través de comunicación Modbus. Ventajas: - Precisión: Clase 1% para energía activa y 0.5% para mediciones instantáneas. - Función de grabadora: Para aplicaciones de registro periódico de datos. - Multi-circuito: Mide hasta 9 circuitos, ampliable a 21 circuitos añadiendo el módulo adicional MAP4-DC12. Normas y Certificaciones: - Cumplimiento: CE, RoHS, REACh. - Normas aplicables: IEC 61000-4-2/-3/-4/-5/-6/-8/-11 Productos Asociados: - Módulos adicionales: Los módulos se acoplan al lado de la unidad y añaden funcionalidades: - Módulos MMC2: Comunicación Lora o salidas de relé y entradas digitales. - Módulo MM4-DC12: medición de 12 circuitos DC adicionales, para un total de 21 circuitos. - Sensores de corriente: Medición de efecto Hall o shunt. Ver sección de transformadores de corriente. - Sensores de corriente de efecto Hall compatibles: - Sensor de corriente abierto MTCCO - Sensor de corriente cerrado MTCCF - Módulo adicional: - El módulo MM4-DC12 permite la medición de 12 circuitos adicionales. Especificaciones técnicas: - Mide hasta 9 circuitos DC (ampliable a 21 con módulo adicional) - Fuente de alimentación auxiliar: 80–270 VAC - Entrada de voltaje: directa hasta 1000 VDC - Entrada de corriente: 4VDC para sensores de efecto Hall - Montaje en riel DIN, ancho de 4 módulos - Puerto Modbus completamente programable - Precisión: 1% (energía activa), 0.5% (instantánea) - Cumplimiento: CE, RoHS, REACh - Normas: IEC 61000-4-2/-3/-4/-5/-6/-8/-11
