Contador de energía eléctrica monofásico MAP6-8RJ series
trifásicoen riel DINcon pantalla LCD

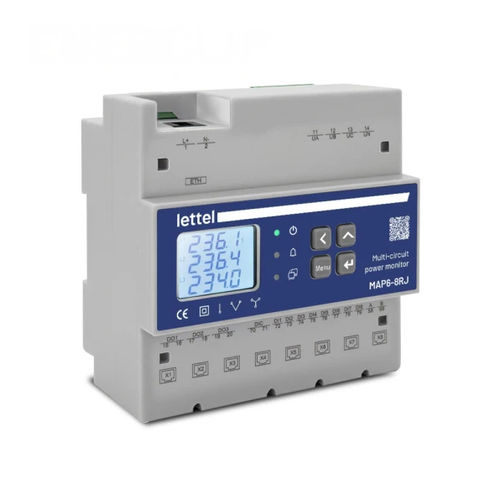

Contador de energía eléctrica monofásico - MAP6-8RJ series - Lettel - trifásico / en riel DIN / con pantalla LCD
Contador de energía eléctrica monofásico - MAP6-8RJ series - Lettel - trifásico / en riel DIN / con pantalla LCD
Contador de energía eléctrica monofásico - MAP6-8RJ series - Lettel - trifásico / en riel DIN / con pantalla LCD - imagen - 2
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Lettel

Características

Tipo
monofásico, trifásico
Montaje
en riel DIN
Otras características
con pantalla LCD, LoRaWAN, RS-485, con comunicación integrada, salida de impulsos, programable, Modbus RTU, multicircuito, con transformador de corriente, Modbus
Tensión

Mín.: 80 V

Máx.: 270 V

Descripción

Descripción
Las centrales de medida MAP6-8RJ permiten una medición completa y precisa de 8 circuitos trifásicos o 24 monofásicos. Visualización de las medidas en pantalla integrada o mediante software. Entradas de corriente con conectores RJ12 tipo Enerclip.

Características
  • Eléctricas: Mide hasta 24 circuitos monofásicos o 8 circuitos trifásicos con o sin neutro; alimentación auxiliar 80 … 270 VAC; conexión indirecta mediante transformadores de corriente Enerclip (RJ12) y/o transformadores de tensión.
  • Físicas: Montaje en riel DIN; caja ancho 6 módulos (108 mm).
  • Comunicación (según versiones): RS485 Modbus; Ethernet TCP/IP; LoRa; emisores de impulsos.
  • Precisión: Clase 0,5S para energía activa.
  • Multi-medición: Energías activas y reactivas (importadas/exportadas); tensión; corriente; potencias (activa, reactiva, aparente); factor de potencia; frecuencia; demandas; valores extremos y desequilibrios; armónicos hasta el orden 31.

Funciones
  • Aplicaciones: Monitorización y supervisión de redes eléctricas en entornos industriales y terciarios; gestión energética; detección de anomalías; disparo de alarmas; seguimiento de instalaciones y optimización energética.
  • Supervisión: Renombrado de circuitos; pantalla integrada de desplazamiento; software incluido para visualización centralizada; selección de secuencia de fase U/I; entradas digitales y salidas relé programables.
  • Generales: Alarmas programables; renombrado de circuitos; selección de secuencia U/I; 8 entradas digitales; 3 salidas relé programables.

Productos relacionados y ampliaciones
  • Módulos adicionales MMC2-R para funciones complementarias (p.ej. comunicaciones LoRa, GPRS, NB‑IoT, salidas relé).
  • Compatible con transformadores de corriente cerrados y abiertos y con bobinas Rogowski (p.ej. MSC-TCF, MSC-TCO, MSC-TCR).
  • Puede asociarse a una pasarela radio (p.ej. MGLW868) para intercambios LoRaWAN.

Variantes y códigos de pedido
Código pedido | Comunicación | Stock
MAP6-8RJ | RS485 Modbus RTU | instock
MAP6-8RJ-TCP | RS485 Modbus RTU y Modbus TCP/IP | instock
MAP6-8RJ-L | RS485 Modbus RTU y LoRa | instock

Recursos
Documentos de presentación disponibles: Folleto gama Enerclip (pdf, 9.3 MB).

Especificaciones técnicas
  • Medida: hasta 24 circuitos monofásicos o 8 trifásicos
  • Alimentación auxiliar: 80 … 270 VAC
  • Conexión de corriente: transformadores Enerclip (RJ12) y transformadores de tensión
  • Montaje: riel DIN
  • Carcasa: ancho 6 módulos (108 mm)
  • Comunicaciones: RS485 Modbus RTU; Modbus TCP/IP (versión TCP); LoRa (versión L)
  • Pantalla: pantalla integrada deslizante
  • E/S: 8 entradas digitales; 3 salidas relé programables
  • Precisión: clase 0,5S para energía activa
  • Magnitudes medidas: energías activas/reactivas, tensión, corriente, potencias, factor de potencia, frecuencia, demandas, valores extremos, desequilibrios
  • Armónicos: hasta el orden 31
  • Conformidades: CE, RoHS, REACh
