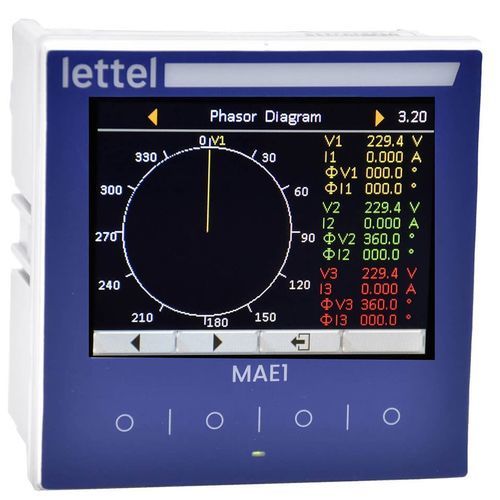

Central de medición digital MAE-1 series

La unidad de medición MAE-1 es un instrumento de alto rendimiento para un análisis preciso y completo de un circuito eléctrico: - **Eléctrico:** - Dos versiones disponibles: - Fuente de alimentación auxiliar 80 ... 270 VAC - Fuente de alimentación auxiliar 24 VDC - Unidad de medición para redes monofásicas, trifásicas o de cuatro hilos. - Conexión indirecta en transformadores de corriente con secundario de 1A o 5A, y/o transformadores de tensión. - Precisión de medición de energía activa clase 0.2S. - **Físico:** - Montaje empotrado en corte de 91×91 mm. Dimensiones de la caja 96×96, profundidad 52.8 mm. - Pantalla TFT a color. - Panel frontal IP65. - **Comunicación:** - 1 transmisor de pulsos configurable. - Puerto Modbus completamente programable (paridad, velocidad, trama). - **Entradas y salidas de relé:** - 2 entradas digitales. - 2 salidas de relé. - **Multimedición:** Mide una multitud de cantidades eléctricas para un análisis completo y preciso del circuito: - Energías activas y reactivas, importadas y exportadas - Tensión - Corriente - Potencias activas, reactivas y aparentes - Factor de potencia - Frecuencia - Demandas - Valores extremos - Desequilibrios - Armónicos hasta el orden 63 - Y muchos más... - **Registro de datos:** La unidad de medición registra todos los datos medidos y eventos: - Registro y estampado de tiempo de microcortes - Evolución de curvas de carga - Gestión del dispositivo - Alarmas de umbral mínimo o máximo Estos datos se pueden ver utilizando el software gratuito proporcionado y exportarse en formato .csv. - **Control de circuitos y alarmas:** Los 2 relés son programables para umbrales mínimos o máximos de corriente, tensión, potencia, desequilibrio de fase, permitiendo: - Alertar en caso de señal eléctrica anormal - Proteger los circuitos eléctricos - Realizar funciones de alarma en caso de fallo o señal inapropiada - Realizar desconexión automática en caso de sobrecarga. - **Retroalimentación del estado del circuito eléctrico:** Las 4 entradas digitales permiten conocer el estado de circuitos o dispositivos auxiliares y alertar en caso de fallo o interrupción del circuito. - **Módulos adicionales:** Posibilidad de instalar hasta 4 módulos Max en la parte trasera de la caja, para agregar funcionalidades adicionales de comunicación, medición o gestión. - **Interfaz ergonómica:** La pantalla TFT a color asegura la presentación de datos en forma de diagramas o gráficos vectoriales. La navegación es intuitiva gracias a submenús claramente identificables. - **Supervisión remota:** Se proporciona un software completo con la unidad de medición, permitiendo la consulta de datos y el control de salidas de relé desde una computadora. - **Alta precisión:** Clase 0.2S para energía activa y 0.2% para mediciones instantáneas. - **Conformidades:** CE, RoHS, REACh. - **Normas aplicables:** IEC61000-4, IEC61010-1, IEC62053-23, clase 2, IEC62053-22, clase 0.2S. - **Productos asociados:** - Módulos de comunicación FM - Otras funciones - Transformadores de corriente compatibles - **Recursos:** - Unidades de medida eléctrica - Comprender las perturbaciones armónicas - Problema de energía negativa: diagnóstico y soluciones técnicas - Artículo: Unidad de medición MAE1 **Características / Especificaciones técnicas:** - Fuente de alimentación auxiliar: 80 ... 270 VAC o 24 VDC - Red: monofásica, trifásica o de cuatro hilos - Conexión: transformadores de corriente de 1A o 5A - Precisión de energía activa: clase 0.2S - Pantalla: TFT a color - Panel frontal: IP65 - Entradas digitales: 2 - Salidas de relé: 2 - Comunicación: Modbus programable - Dimensiones: 96×96 mm, profundidad 52.8 mm - Montaje: empotrado, corte de 91×91 mm - Conformidades: CE, RoHS, REACh - Normas: IEC61000-4, IEC61010-1, IEC62053-23, IEC62053-22
