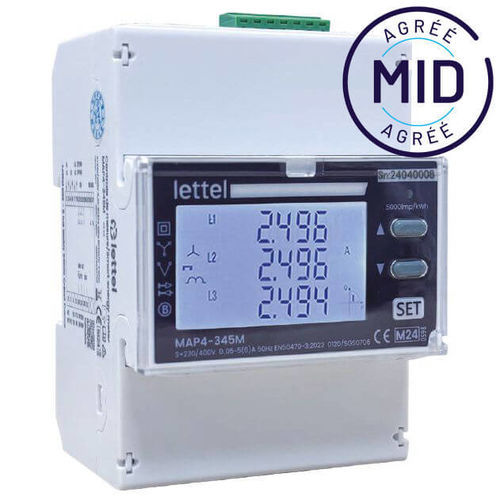

Contador de energía eléctrica monofásico MAP4-345M

trifásicoen riel DINModbus

Con más de 300 variables eléctricas medidas, características extensas y certificación MID, el centro de medición MAP4-345M es adecuado para la mayoría de las aplicaciones de monitoreo de consumo y calidad de energía. - Eléctrico: - Medición de redes monofásicas, trifásicas o cuadrifásicas. - El centro de medición se autoalimenta a través de los terminales de voltaje del circuito medido. - Medición de corriente a través de transformadores de corriente secundarios de 5A y/o medición de voltaje. - Precisión de medición: - Potencias y energías activas y reactivas: 1% - Voltaje y corriente: 0,5% - Frecuencia: 0,2% - Instalación: - Montaje en riel DIN, carcasa de 4 módulos de ancho. - Un accesorio opcional permite el montaje empotrado en un corte de 92 x 92 mm. - Pantalla: - El centro de medición está equipado con una gran pantalla retroiluminada. Los datos se muestran claramente en varias líneas. - Comunicación: - Emisores de pulsos en energía activa. - Puerto Modbus RS485 completamente programable (paridad, velocidad, trama). - Datos medidos: - Variables eléctricas medidas por fase y total: - Energías activas (kWh) y reactivas (kvarh), importadas y exportadas en tarifa dual - Voltajes simples y compuestos (V) - Corriente (A) - Potencias activas (kW) y reactivas (kvar) - Factor de potencia - Frecuencia - Demandas P e I - Valores extremos - Promedios - Armónicos U e I hasta el 41º orden - … - Funciones: - Registro de curva de carga para seguir las tendencias de consumo. Esta característica permite identificar los períodos de consumo máximo en el circuito. - Medición de energía importada y exportada para aplicaciones como la producción de electricidad (fotovoltaica, aerogeneradores). - Medición de tarifa dual a través de contacto externo para medir horas pico y valle o para medir distintamente la energía suministrada por dos fuentes diferentes, por ejemplo, una fuente principal (suministro de Enedis) y una fuente secundaria (generador o panel fotovoltaico). - Certificación MID para aplicaciones de facturación de energía. - Salida de relé conmutable a través de Modbus para controlar remotamente los circuitos eléctricos. - 2 emisores de pulsos, uno de los cuales es programable para exportar mediciones de energía. - Comunicación Modbus RTU para cargar datos a un sistema de gestión centralizado (BMS o GTC), cumpliendo con los requisitos de los decretos Tertiary y Bacs. - Ventajas: - Integración: Carcasa compacta para montaje en riel DIN en un panel eléctrico y posibilidad de montaje empotrado en una puerta de gabinete utilizando el soporte de montaje opcional. - Certificación MID: El medidor está aprobado para la refacturación legal de energía. - Normas y Certificaciones: - MID, CE, RoHS, REACh. - Compatible con: - Transformadores de corriente /5A - Especificaciones técnicas / Características: - Mide más de 300 variables eléctricas - Autoalimentado a través de terminales de voltaje - Medición de corriente a través de TC secundarios de 5A - Montaje en riel DIN, ancho de 4 módulos - Montaje empotrado opcional (92 x 92 mm) - Gran pantalla retroiluminada - Emisores de pulsos para energía activa - Puerto Modbus RS485, completamente programable - Precisión: Potencia/Energía 1%, Voltaje/Corriente 0,5%, Frecuencia 0,2% - Medición de tarifa dual - Salida de relé controlable a través de Modbus - Registro de curva de carga - Armónicos hasta el 41º orden - Certificado MID, CE, RoHS, REACh
