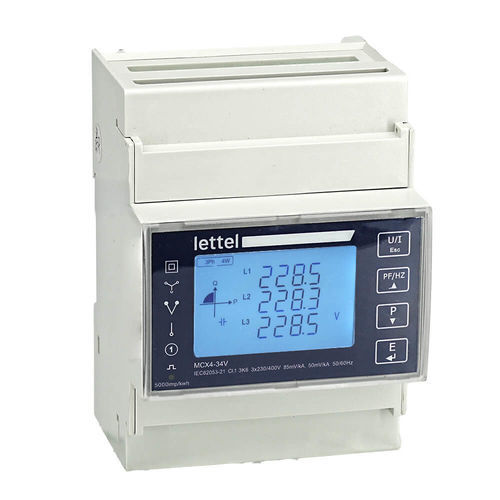

Contador de energía eléctrica trifásico MCX4-34 series

monofásicoen riel DINprogramable

El medidor trifásico MCX4-34 mide las principales magnitudes eléctricas de un circuito trifásico. Los datos se pueden ver localmente en la pantalla LCD o de forma remota a través de la comunicación Modbus RS485 RTU o Ethernet TCP/IP. La conexión a transformadores de corriente o bobinas Rogowski facilita la integración. - **Características eléctricas:** • Medición de redes monofásicas, trifásicas con o sin neutro. • Alimentación auxiliar 230V AC. • Medición de corriente a través de transformadores de corriente secundarios de 1A o 5A o bobinas Rogowski modelo MTCR. • Precisión 0.5% para energía activa y mediciones instantáneas. - **Comunicación:** • 1 transmisor de pulsos configurable (asignación, longitud, constante). • Comunicación Modbus según modelo: MCX4-34V: Modbus RTU en puerto RS485 (parámetros ajustables: paridad, velocidad, formato de trama). MCX4-34V-TCP: Modbus RTU en puerto RS485 + Modbus TCP/IP en puerto Ethernet RJ45 (direcciones IP fijas o aleatorias DHCP). Función de dispositivo esclavo o pasarela RTU TCP. - **Características físicas:** • Carcasa de 72 mm de ancho, montable en riel DIN. • Conexión en terminales de tornillo protegidos por cubiertas de terminales sellables. - **Funciones:** • Mediciones instantáneas: voltajes simples y compuestos, frecuencia, corriente por fase y total, potencias PQS, factor de potencia por fase y total. • Energías: activa, reactiva, aparente, importadas y exportadas, por fase y total, doble tarifa. • Calidad de la red: tasas de distorsión armónica de voltaje y corriente. • Registros: demandas, valores extremos. • Pasarela RS485 Modbus RTU RJ45 Ethernet Modbus TCP/IP: posibilidad de conectar 32 dispositivos esclavos en un bucle RS485 a un medidor MCX4, que transmitirá todos los datos en Modbus TCP en puerto Ethernet RJ45. - **Ventajas:** • Carcasa compacta de 4 módulos de ancho. • Medición de corriente a través de transformadores de corriente externos para integración en un gabinete existente y medición de altas potencias. • Bobinas Rogowski: abiertas y flexibles, ideales para integración en un espacio confinado o añadidas a un gabinete existente. • Precisión excelente y lineal en toda la escala. • Seguridad aumentada: no es posible el calentamiento ni la sobrecarga. • Mantenimiento facilitado: posibilidad de desconectar el secundario bajo carga completa. • Visualización de mediciones localmente en una gran pantalla LCD de 3 líneas, o de forma remota a través de la comunicación Modbus RTU. • Adecuado para aplicaciones eólicas o fotovoltaicas gracias a índices distintos para energía importada (consumida) y exportada (producida). • Cubiertas de terminales sellables para evitar cualquier riesgo de choque eléctrico o fraude. • Clase 0,5 para energía activa y mediciones instantáneas. - **Normas y certificaciones:** • Cumplimientos: CE, RoHS, REACh. • Normas aplicables: IEC61000, IEC61010, IEC62052, IEC62053. - **Productos asociados:** • Este medidor debe conectarse a sensores de corriente secundarios de 1A o 5A, o bobinas Rogowski modelo MSC-TCR. • Medidores eléctricos MCX4-34V con bobinas Rogowski, referencias compatibles: MTCR-24-300, MTCR-36-600, MTCR-100-1000, MTCR-150-3000, MTCR-200-6000. • Medidores eléctricos MCX4-3415 con transformadores de corriente secundarios de 1A y 5A. - **Variantes disponibles:** • Comunicación MBus: bajo pedido. - **Variantes y códigos de pedido:** | Código de pedido | Corriente máxima | Comunicación | Producto en stock | |------------------|------------------|--------------|-------------------| | MCX4-34V | TC Rogowski MTCR | RS485 Modbus RTU | instock | | MCX4-34V-TCP | TC Rogowski MTCR | Modbus TCP | instock | | MCX4-3415-TCP | TC /1A o /5A | Modbus TCP | instock | - **Soportes disponibles:** • Presentación de medidores MCX (pdf) • Catálogo general (pdf) • Hoja de producto (pdf) • Manual completo (pdf) • Tabla de intercambio Modbus (pdf) - **Videos:** • MCX4: uso del medidor • MCX4: programación del medidor - **Características / Especificaciones técnicas:** • Medición monofásica y trifásica con o sin neutro • Alimentación auxiliar 230V AC • Entrada de corriente: TC 1A/5A o bobinas Rogowski MTCR • Precisión: 0,5% energía activa y mediciones instantáneas • Comunicación: Modbus RS485 RTU, Ethernet TCP/IP según modelo • Carcasa de 72 mm, montaje en riel DIN • Pantalla LCD de 3 líneas • Cumplimiento CE, RoHS, REACh • Normas: IEC61000, IEC61010, IEC62052, IEC62053
