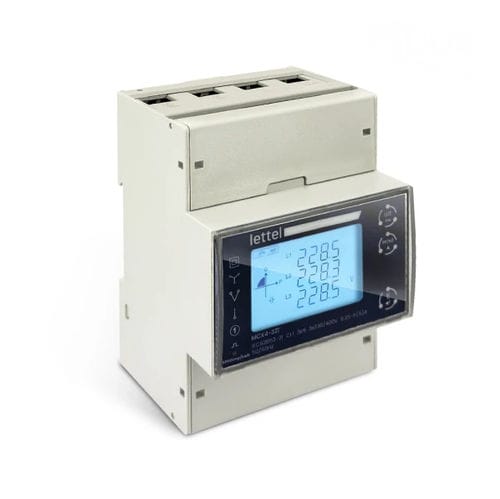

Contador de energía eléctrica monofásico MCX4-31X series

trifásicoen riel DINM-Bus

Descripción
Contador de energía MBus en versiones de tarifa simple, doble o cuádruple

Características

• Eléctricas:
  • Contador de energía para hasta 3 redes monofásicas, trifásicas o cuatrifásicas
  • Corriente máxima 100 A con conexión directa
  • Disponible en versiones de tarifa simple, doble o cuádruple
• Comunicación:
  • MBus (RS485)
  • Emisor de impulsos integrado
  • Pantalla clara y menú intuitivo
• Físicas:
  • Montaje en carril DIN
  • Carcasa de 4 módulos (72 mm)
  • Frontal con protección IP54

Ventajas

• Aplicaciones: Transmisión directa y centralizada de datos de consumo vía MBus; apto para redes mono/tri/cuatra hasta 100 A; seguimiento preciso de energía activa y reactiva, tensión, corriente, potencia y factor de potencia; análisis de cargas y optimización del rendimiento energético; integración en sistemas de supervisión (BMS/SCADA).
• Seguridad: Cubiertas de bornes precintables para reducir riesgo de choque eléctrico y manipulación.

Funcionalidades

• Medición múltiple:
  • Energía activa total importada y exportada
  • Energía reactiva total importada y exportada
  • Tensión
  • Corriente
  • Frecuencia
  • Potencia activa
  • Potencia reactiva
  • Potencia aparente
  • Factor de potencia
  • Distorsiones armónicas de tensión y corriente
  • Demandas máximas y medias
• Clases de precisión: 1 / B

Normas y certificaciones

• Conformidades: CE, RoHS, REACH
• Normas aplicables: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068

Variantes y códigos de pedido
Código | Corriente máx. | Comunicación | Número de tarifas | Stock
MCX4-310 | 100A | RS485 MBus | Simple | instock
MCX4-312 | 100A | RS485 MBus | Doble | outofstock
MCX4-311 | 100A | RS485 MBus | Cuádruple | outofstock

Documentos disponibles

• Gama de contadores MCX (PDF, 1.31 MB)
• Manual completo (PDF, 1.92 MB)

Recursos relacionados

• Conceptos básicos del contador eléctrico (nota técnica)
• Comprender la clase de precisión de un contador eléctrico (nota técnica)
• Unidades de medida eléctrica (nota técnica)

Especificaciones técnicas

• Tipo: Contador de energía MBus
• Modelo: MCX4-31X
• Configuraciones: tarifa simple, doble, cuádruple
• Redes medidas: hasta 3 redes monofásicas, trifásicas o cuatrifásicas
• Corriente nominal máx.: 100 A (conexión directa)
• Comunicación: RS485 MBus
• Impulsos: emisor de impulsos integrado
• Carcasa: 4 módulos (72 mm)
• Montaje: carril DIN
• Protección frontal: IP54
• Clases de precisión: 1 / B
• Mediciones disponibles: energía activa (importada/exportada), energía reactiva (importada/exportada), tensión, corriente, frecuencia, potencia activa/reactiva/aparente, factor de potencia, distorsiones armónicas de tensión y corriente, demandas máximas y medias
• Interfaces de usuario: pantalla y menú intuitivo
• Seguridad: cubiertas de bornes precintables
• Conformidades: CE, RoHS, REACH
• Normas: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068
