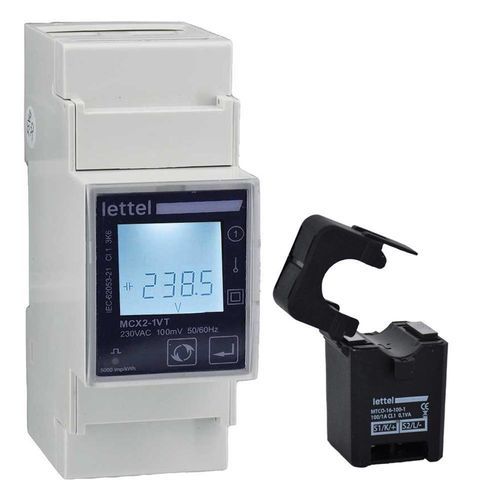

Contador de energía eléctrica monofásico MCX2-1VT

en riel DINclamp-onsalida de impulsos

El medidor monofásico MCX2-1VT combina rendimiento con facilidad de integración y uso: - **Eléctrico:** Medidor de energía multi-medida para red monofásica 230V 50/60Hz. Medición por transformador de corriente de núcleo partido, rango de corriente de 40mA a 100A. - **Datos Medidos:** El submedidor mide una multitud de cantidades eléctricas: - Energías activas (kWh) y reactivas (kVArh) importadas, exportadas y totales. Posible medición de doble tarifa. - Valores instantáneos: Voltaje (V), corriente (U), potencia activa (kW), potencia reactiva (kVAr), potencia aparente (kVA), factor de potencia (cos Phi), frecuencia (Hz). - Cálculo de demandas promedio y máximas. - **Precisión de la Medición:** Clase 0,5S para la medición de energía activa (kWh). - **Comunicación:** El medidor de energía MCX2-1VT está equipado con emisor de pulsos programable y puerto RS485 Modbus. - **Físico:** Medidor con carcasa de ancho de 2 módulos (36mm), montable en riel DIN. Cubiertas de terminales sellables. Pantalla LCD retroiluminada (duración ajustable). Transformador de corriente de núcleo partido, apertura Ø16mm, longitud de cable de 115 cm. - **Medición de Doble Tarifa:** El medidor permite la medición de energía en 2 índices distintos (T1 y T2). La energía se incrementa en la tarifa 2 cuando se aplica un voltaje de 230V a los terminales de entrada de tarifa. - **Aplicación de Producción de Electricidad:** El medidor eléctrico monofásico MCX2-1VT es adecuado para aplicaciones eólicas o fotovoltaicas gracias a los índices distintos para la energía importada (consumida) y exportada (producida). - **Facilidad de Integración:** El medidor, con una carcasa de solo 2 módulos de ancho, puede integrarse en cualquier gabinete o caja eléctrica. El transformador de corriente de núcleo partido puede conectarse sin desconectar el circuito a medir. - **Uso:** Visualización de las mediciones localmente en la pantalla o de forma remota a través de la comunicación Modbus. - **Seguridad:** Cubiertas de terminales sellables para prevenir cualquier riesgo de choque eléctrico o manipulación. - **Precisión:** Clase 0,5S para energía activa. - **Cumplimiento:** CE, RoHS, REACh. - **Normas Aplicables:** IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC61557-12, IEC62053-22/-23, IEC60068-2-6, EN55011 - **Multi-tarifa:** Bajo pedido, versión con 4 tarifas programables a través de comunicación Modbus o Mbus. **Características / Especificaciones Técnicas:** - Modelo: MCX2-1VT - Tipo: Medidor de energía monofásico - Medición: Por transformador de núcleo partido 100A (rango 40mA a 100A) - Comunicación: RS485 Modbus, emisor de pulsos - Pantalla: LCD retroiluminada - Carcasa: 2 módulos (36mm), montaje en riel DIN - Precisión: Clase 0,5S (energía activa) - Cumplimiento: CE, RoHS, REACh - Normas: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC61557-12, IEC62053-22/-23, IEC60068-2-6, EN55011 - Doble tarifa, índice de importación/exportación - Transformador de corriente de núcleo partido Ø16mm, cables de 115cm
