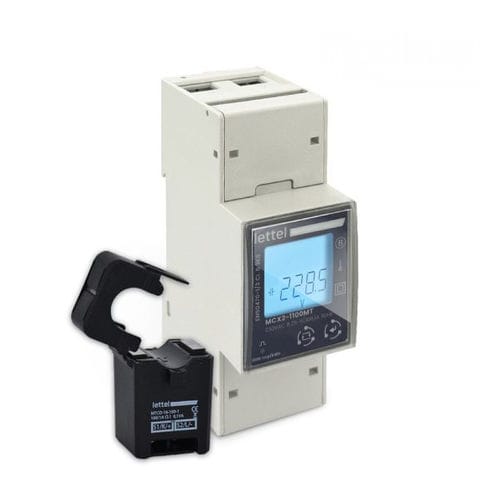

Contador de energía eléctrica monofásico MCX2-10XCT series

en riel DINRS-485con transformador de corriente

Presentación
Contador de energía monofásico con transformador de corriente de núcleo abierto suministrado (∅16) para medida indirecta hasta 100 A. Disponible en tarifas simple, doble o cuádruple. Caja compacta para carril DIN, interfaz clara y menú intuitivo.

Características eléctricas

• Contador de energía para red monofásica con comunicación Modbus
• Medida mediante transformador de corriente de núcleo abierto ∅16 suministrado (rango de intensidad de 40 mA a 100 A)

Comunicación

• Comunicación Modbus (RS485)
• Transmisión de parámetros eléctricos y consumos vía Modbus hacia sistemas de supervisión, BMS
• Disponible en tarifas simple, doble o cuádruple
• Interfaz clara y menú intuitivo

Físicas

• Montaje en carril DIN
• Carcasa compacta, ancho 2 módulos (36 mm)
• Tapas de bornes precintables para prevención de riesgos eléctricos y fraudes

Mediciones multiparámetro

• Energía activa total importada y exportada
• Energía reactiva importada y exportada
• Tensión
• Corriente
• Frecuencia
• Potencia activa, reactiva y aparente
• Factor de potencia
• Demandas máximas y medias

Clases de precisión

• 1/B

Aplicaciones y uso
El MCX2-10XCT está diseñado para la medida y supervisión de instalaciones monofásicas hasta 100 A en entornos terciarios e industriales. La medida indirecta mediante transformador de núcleo abierto permite la instalación sin interrumpir la línea existente, adecuada para proyectos de renovación o ampliación. Ideal para subfacturación, seguimiento de consumo por línea/equipo, gestión energética y refacturación. Integrable en arquitecturas BMS para optimización y análisis de consumos.

Normas y conformidad

• Conformidades: CE, RoHS, REACh
• Normas aplicables: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068

Recursos (documentos disponibles)
Fichas técnicas, manuales y mapa de registros Modbus RTU disponibles en PDF en el área de descarga del producto.

Variantes / Códigos de pedido (tabla)
Código pedido | Tipo de red | Corriente máx. | Nº de tarifas | Estado stock
MCX2-100CT | Monofásico | 100 A | Simple | agotado
MCX2-102CT | Monofásico | 100 A | Doble | en stock
MCX2-101CT | Monofásico | 100 A | Cuádruple | agotado

Características / especificaciones técnicas

• Medida indirecta mediante transformador de corriente de núcleo abierto ∅16 (suministrado)
• Rango de medida de corriente: de 40 mA a 100 A
• Interfaz de comunicación: Modbus RTU (RS485)
• Tarifas: simple, doble o cuádruple según variante
• Ancho de caja: 2 módulos (36 mm) para montaje en carril DIN
• Funciones medidas: energías activa/reactiva import/export, tensión, corriente, frecuencia, potencias (activa, reactiva, aparente), factor de potencia, demandas máximas y medias
• Clase de precisión: 1/B
• Tapas de bornes precintables (seguridad anti-fraude)
• Conformidades y normas: CE, RoHS, REACh; IEC61000-4-x, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068
