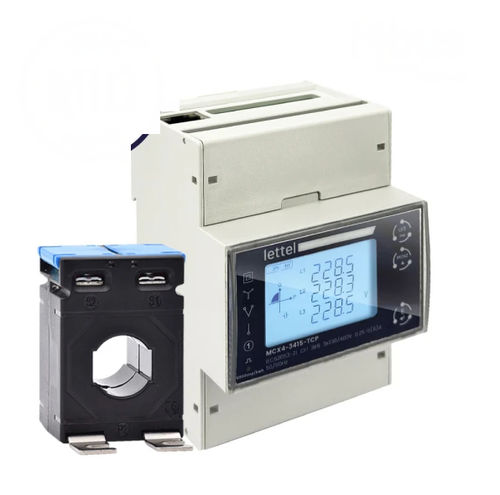

Contador de energía eléctrica trifásico MCX4-31XCT series

monofásicoen riel DINcon transformador de corriente

Presentación
Contador de energía certificado MID con comunicación compatible M‑Bus y interfaz Modbus RS485, diseñado para conexión mediante transformadores de corriente (TC). Indicado para medidas en redes monofásicas (hasta 3), trifásicas o tetrafásicas, con salida de impulsos y capacidad de telelectura centralizada.

Características

• Eléctricas:
  • Contador de energía para hasta 3 redes monofásicas, sistemas trifásicos o tetrafásicos
  • Conexión mediante transformador de corriente (TC) /1A o /5A
• Comunicación:
  • Modbus RS485
  • Salida de impulsos
  • Interfaz clara y menú intuitivo
• Físicas:
  • Montaje en riel DIN
  • Carcasa ancho 4 módulos (72 mm)
  • Frontal con grado de protección IP54

Ventajas y aplicaciones
El MCX4-31XCT combina comunicación M‑Bus y conexión por transformadores de corriente para ofrecer una solución de conteo certificada MID adecuada para instalaciones terciarias, industriales y multi-sede que requieren reparto de consumos y telelectura centralizada. Apto para integración en sistemas de gestión energética y multi-energía, análisis de cargas y optimización del rendimiento eléctrico.

Seguridad

• Tapas de bornes sellables para reducir el riesgo de choque eléctrico y prevenir manipulaciones

Funcionalidades

• Mediciones múltiples:
  • Energía activa total importada y exportada
  • Energía reactiva total importada y exportada
  • Tensión
  • Corriente
  • Frecuencia
  • Potencia activa
  • Potencia reactiva
  • Potencia aparente
  • Factor de potencia
  • Distorsiones armónicas de tensión y corriente
  • Demandas máximas y medias
• Clases de precisión:
  • Versión MID 0.5S/C
  • Versión no MID 1/B

Normas y certificaciones

• Conformidades: CE, RoHS, REACH
• Normas aplicables: IEC 61000-4-2/3/4/5/6/8/11, IEC 61010-1, IEC 62052-23, IEC 62053-22, IEC 61557-12, IEC 60068

Variantes y códigos de pedido
Código pedido | Corriente máx | Comunicación | Nº de tarifas | Aprobación MID | Stock
MCX4-310CT-M | TC /1A o /5A | RS485 M‑Bus | Simple | Sí | instock
MCX4-310CT | TC /1A o /5A | RS485 M‑Bus | Simple | (n/a) | outofstock
MCX4-312CT-M | TC /1A o /5A | RS485 M‑Bus | Doble | Sí | outofstock
MCX4-312CT | TC /1A o /5A | RS485 M‑Bus | Doble | (n/a) | outofstock
MCX4-311CT-M | TC /1A o /5A | RS485 M‑Bus | Cuádruple | Sí | outofstock
MCX4-311CT | TC /1A o /5A | RS485 M‑Bus | Cuádruple | (n/a) | outofstock

Recursos (documentos de apoyo)

• Conceptos básicos del contador eléctrico
• Comprender la clase de precisión de un contador eléctrico
• Las unidades de medida eléctricas

Especificaciones técnicas

• Comunicación: Modbus RS485 (compatible M‑Bus según variante)
• Conexión: mediante transformadores de corriente (TC) /1A o /5A
• Mediciones: energía activa/reactiva importada y exportada, tensión, corriente, frecuencia, potencias, factor de potencia, armónicos
• Montaje: riel DIN
• Carcasa: ancho 4 módulos (72 mm)
• Grado de protección frontal: IP54
• Opciones de variante: circuitos simple / doble / cuádruple (según referencia)
• Conformidades: CE, RoHS, REACH; normas IEC listadas arriba
