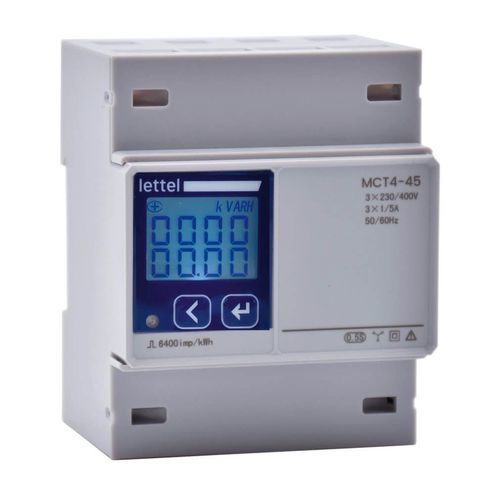

Contador de energía eléctrica trifásico MCT4-x5

en riel DINdigitalModbus

El contador MCT4-x5 combina rendimiento con un tamaño mínimo: - **Eléctrico:** - Contador de energía de medición múltiple para red trifásica 3x 400V o tetrafásica 3x 230V 50/60Hz. - Conexión indirecta en transformadores de corriente con secundario de 1A o 5A. - Precisión de medición de energía activa clase 0,5S. - **Físico:** - Montaje en carril DIN. - Carcasa de ancho de 4 módulos, 72 mm. - Cubiertas de terminales sellables. - Panel frontal IP54. - **Comunicación:** - El contador de energía MCT4-x5 cuenta con un emisor de pulsos en energía activa, así como una interfaz RS485 con comunicación Modbus RTU o Mbus, completamente programable. - **Funcionalidades de medición múltiple:** - El contador trifásico o tetra MCT4-x5 mide las principales magnitudes eléctricas para un análisis detallado del circuito: - Energías activas y reactivas, importadas y exportadas - Voltaje - Corriente - Potencias activas, reactivas y aparentes - Factor de potencia - Frecuencia - Demandas* - Valores extremos* - Tasas de distorsión armónica U e I* - *Datos accesibles a través de Modbus. - **Ventajas:** - Carcasa compacta de ancho de 4 módulos. - Visualización de las mediciones localmente en la pantalla o de forma remota en el software completo proporcionado de forma gratuita. - Adecuado para aplicaciones eólicas o fotovoltaicas gracias a los índices distintos para la energía importada (consumida) y exportada (producida). - Cubiertas de terminales sellables para evitar el riesgo de choque eléctrico o fraude. - Clase 0,5S para energía activa. - **Normas y certificaciones:** - Cumplimientos: CE, RoHS, REACh. - Normas aplicables: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12. - **Compatibilidad:** - El contador trifásico MCT4-45 debe conectarse a transformadores de corriente con secundario de 1A o 5A. - **Variantes disponibles:** - Bajo pedido, versión con 4 tarifas programables a través de la comunicación Modbus. - **Variantes y códigos de pedido:** - Código de pedido | Tipo de red | Comunicación | Producto en stock - MCT4-45 | Tetrafásico | RS485 Modbus RTU | instock - MCT4-45-MBUS | Tetrafásico | RS485 Mbus | instock - MCT4-35 | Trifásico sin neutro | RS485 Modbus RTU | instock - **Recursos técnicos:** - Lo esencial del contador eléctrico - Comunicación RS485 MODBUS - Comprender la clase de precisión de un contador eléctrico - Problema de energía negativa: diagnóstico y soluciones técnicas - **Características / Especificaciones técnicas:** - Red: trifásica 3x 400V o tetrafásica 3x 230V 50/60Hz - Conexión: indirecta a través de TC 1A o 5A - Precisión: clase 0,5S (energía activa) - Montaje: carril DIN - Ancho de la carcasa: 4 módulos (72 mm) - Panel frontal: IP54 - Comunicación: RS485 Modbus RTU o Mbus, pulsos - Pantalla local y software remoto - Cumplimientos: CE, RoHS, REACh - Normas: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12
