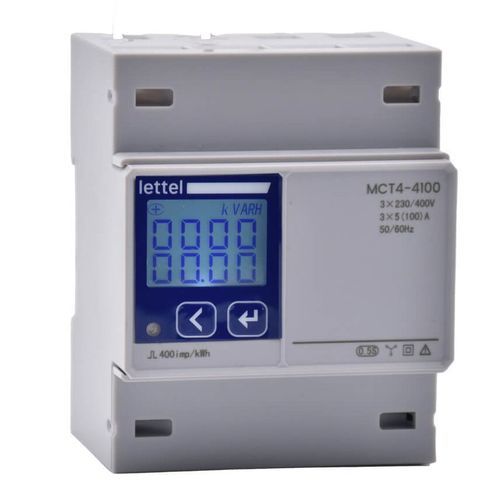

Contador de energía eléctrica trifásico MCT4-x100 series

en riel DINModbus RTUcon registrador de datos

El contador eléctrico MCT4-x100 para redes trifásicas o de cuatro hilos combina rendimiento con un tamaño mínimo: - **Eléctrico:** - Subcontador para redes trifásicas 3x 400V o de cuatro hilos 3x 230/400V 50/60Hz - Conexión directa en serie - Rango de corriente de 0,04 a 100A por fase - Precisión de medición de energía activa clase 0,5S. - **Físico:** - Montaje en carril DIN - Carcasa de ancho de 4 módulos (72 mm) - Cubiertas de terminales sellables - Panel frontal IP54. - **Comunicación:** - Emisor de pulsos en energía activa (constante ajustable). - Puerto RS485 con protocolo de comunicación Modbus RTU o Mbus, totalmente programable (paridad, velocidad, trama). - **Documentos Técnicos:** - Lo esencial del contador eléctrico - Comunicación RS485 MODBUS - Comprender la clase de precisión de un contador eléctrico - Unidades de medida eléctrica - **Multimedición:** - El subcontador trifásico MCT4-x100 mide las principales magnitudes eléctricas para un análisis detallado del circuito: - Energías activas y reactivas, importadas y exportadas, por fase y totales - Voltaje - Corriente - Potencias activas, reactivas y aparentes - Factor de potencia - Frecuencia - Demandas* - Valores extremos* - Tasas de distorsión armónica U e I*. - *Datos accesibles a través de Modbus. - **Integración:** - Carcasa compacta de ancho de 4 módulos. - Conexión directa en serie, entrada por la parte superior y salida por la parte inferior, con neutro a la izquierda. - **Uso:** - Visualización de mediciones localmente en la pantalla de desplazamiento o de forma remota en el software completo proporcionado de forma gratuita. - **Aplicaciones:** - El contador de energía trifásico MCT4-x100 es adecuado para aplicaciones eólicas o fotovoltaicas gracias a los índices distintos para la energía importada (consumida) y exportada (producida). - **Seguridad:** - Cubiertas de terminales sellables para evitar el riesgo de choque eléctrico o fraude. - **Precisión:** - Clase 0,5S para energía activa. - **Normas y Certificaciones:** - **Conformidades:** CE, RoHS, REACh. - **Normas Aplicables:** IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12. - **Variantes y Códigos de Pedido:** - **Código de Pedido** | **Tipo de Red** | **Comunicación** | **Producto en Stock** - MCT4-3100 | Trifásico sin neutro | RS485 Modbus RTU | instock - MCT4-4100 | Cuatro hilos | RS485 Modbus RTU | instock - MCT4-4100-MBUS | Cuatro hilos | RS485 Mbus | instock - **Características / Especificaciones Técnicas:** - Subcontador para redes trifásicas 3x 400V o de cuatro hilos 3x 230/400V 50/60Hz - Conexión directa en serie - Rango de corriente de 0,04 a 100A por fase - Precisión de medición de energía activa clase 0,5S - Montaje en carril DIN - Carcasa de ancho de 4 módulos (72 mm) - Cubiertas de terminales sellables - Panel frontal IP54 - Emisor de pulsos en energía activa (constante ajustable) - Puerto RS485 Modbus RTU o Mbus programable - Visualización local o remota - Conformidades: CE, RoHS, REACh - Normas: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12
