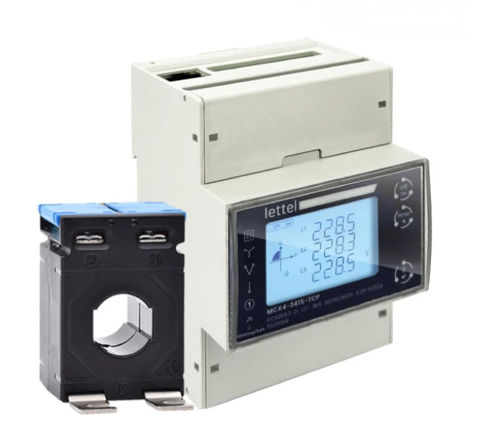

Contador de energía eléctrica trifásico MCX4-30XCT-400V series

en riel DINsalida de impulsoscon comunicación integrada

Resumen
Contador de energía trifásico 400V Modbus – conexión mediante transformadores de corriente (TC). Idóneo para la supervisión y el seguimiento energético de instalaciones de alta potencia.

Características

• Eléctricas:
  • Red trifásica 400V
  • Conexión mediante transformador de corriente (TC)
  • Tarifas simple, doble y cuádruple
  • Alimentación desde la red trifásica 400V
• Comunicación:
  • Modbus RTU (RS485)
  • Salida de impulsos
  • Interfaz clara y menú intuitivo
• Físicas:
  • Montaje en carril DIN
  • Ancho de caja: 4 módulos (72 mm)

Ventajas / Aplicaciones

• Supervisión de cuadros generales BT, talleres, líneas de producción y cuadros de distribución.
• Supervisión energética centralizada: facilita el análisis de consumos, la detección de desviaciones y la optimización del rendimiento eléctrico.
• Adecuado para edificios colectivos, centros comerciales, almacenes e instalaciones técnicas que requieran seguimiento preciso del consumo energético.

Funciones

• Mediciones multiparámetro: energía activa total (importada/exportada), energía reactiva total (importada/exportada)
• Mediciones de tensiones, corrientes y frecuencia
• Potencias activa, reactiva y aparente
• Factor de potencia
• Distorsiones armónicas de tensión y corriente
• Demandas máximas y medias
• Clase de precisión indicada: 1/B

Normas y seguridad

• Tapas de bornes precintables para prevención de riesgos eléctricos y manipulaciones
• Conformidades: CE, RoHS, REACH
• Normas aplicables: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068

Variantes y códigos de pedido
Código pedido | Corriente máx. | Número de tarifas | Estado stock
MCX4-300CT-400V | TC /1A o /5A | Simple | en stock
MCX4-302CT-400V | TC /1A o /5A | Doble | sin stock
MCX4-301CT-400V | TC /1A o /5A | Cuádruple | sin stock

Documentos disponibles

• Gama de contadores MCX (presentación)
• Manual completo del producto
• Mapa de registros Modbus RTU

Especificaciones técnicas

• Tipo de producto: contador de energía trifásico para conexión mediante transformadores de corriente (TC)
• Alimentación: red trifásica 400V
• Entradas TC: compatible con secundarios 1A o 5A según variante
• Comunicación: Modbus RTU (RS485), salida de impulsos
• Formato: montaje carril DIN, ancho 4 módulos (72 mm)
• Clase de precisión: 1/B
• Funciones medidas: energía activa/reactiva (import/export), tensiones, corrientes, frecuencia, potencias, factor de potencia, armónicos, demandas
• Seguridad: tapas de bornes precintables
• Conformidades: CE, RoHS, REACH
• Normas: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068
