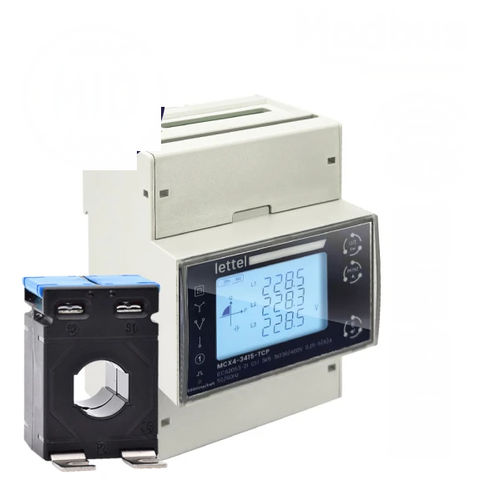

Contador de energía eléctrica monofásico MCX4-32XCT series

trifásicoen riel DINcon transformador de corriente

Descripción
Contador de energía Modbus WiFi – monofásico (x3) / trifásico / tetrafásico – homologación MID. Contador de energía certificado MID, comunicación Modbus RS485 y WiFi, gestión de 4 tarifas, compatible con transformadores de corriente (TC) 1A o 5A.

Características principales

• Eléctricas: Contador para red monofásica x3, trifásica o tetrafásica; conexión TC 1A o 5A.
• Comunicación: Modbus RS485, WiFi, salida de impulsos.
• Tarificación: Cuádruple tarifas (4 tarifas).
• Interfaz: Interfaz clara y menú intuitivo.
• Fijación: Montaje en carril DIN; carcasa de 4 módulos; frontal IP54.

Medidas y magnitudes medidas

• Energía activa total importada y exportada
• Energía reactiva importada y exportada
• Tensión
• Corriente
• Frecuencia
• Potencia activa, reactiva y aparente
• Factor de potencia
• Distorsiones armónicas (tensión y corriente)
• Demandas máximas y medias

Clases de precisión

• Clase 1 / B
• Versión MID 0,5S / C (para facturación conforme a MID)

Aplicaciones y ventajas

• Diseñado para la medida y seguimiento preciso de consumos en instalaciones de media y alta potencia.
• Certificado MID: uso adecuado para facturación de energía, repercusión de costes o reparto de cargas.
• Integración sencilla con sistemas de supervisión, BMS y plataformas de gestión energética vía Modbus y WiFi.
• Gestión de 4 tarifas para analizar consumos por franjas horarias y optimizar costes energéticos.
• Compatible con aplicaciones domóticas (p. ej. Tuya Smart, Smart Life) para consulta desde smartphone y acceso a datos por tramas Modbus vía Wi‑Fi.
• Apto para terciario, industria, edificios colectivos e instalaciones fotovoltaicas.

Normas y certificaciones

• Conformidades: CE, RoHS, REACh
• Normas aplicables: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068
• Seguridad: cubiertas de bornes sellables para reducir riesgo de choque eléctrico o manipulación

Recursos disponibles

• Folleto / presentación de la gama MCX (documento de presentación)
• Manual completo del producto (manual MCX4-321CT)
• Tabla de registros Modbus RTU (mapa de registros / modbus)

Variantes y códigos de pedido
Código pedido | Corriente máx | Número de tarifas | Homologación MID | Estado stock
MCX4-321CT | TC /1A o /5A | Cuádruple | (no especificado) | outofstock
MCX4-321CT-M | TC /1A o /5A | Cuádruple | Sí | outofstock

Especificaciones / datos técnicos

• Serie: MCX4
• Redes soportadas: monofásico (x3), trifásico, tetrafásico
• Conexión transformador: TC 1A o 5A
• Comunicación: Modbus RS485, WiFi, salida de impulsos
• Gestión tarifas: 4 tarifas configurables
• Visualización: interfaz usuario con menú intuitivo
• Montaje: carril DIN
• Carcasa: 4 módulos, frontal IP54
• Mediciones: energía activa/reactiva, tensión, corriente, frecuencia, potencias, factor de potencia, armónicos
• Precisión: 1/B; versión MID 0,5S/C
• Seguridad: cubiertas de bornes sellables
• Conformidades: CE, RoHS, REACh
