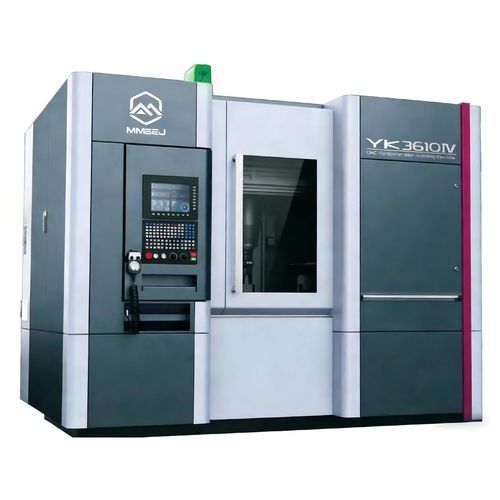

Fresadora de engranajes CNC YK3610 series

horizontal

Descripción general
Las fresadoras por hobbing horizontales están diseñadas para la fabricación de engranajes montados en eje, con una sujeción horizontal optimizada para piezas de eje. La gama de productos abarca desde máquinas mecánicas básicas hasta soluciones CNC de alta gama, permitiendo seleccionar según el volumen de producción y los requisitos de precisión.

Aplicaciones y alcance

• Adecuada para engranajes de eje y componentes cilíndricos similares
• Rango de módulo de mecanizado: 0,1 a 6
• Rango de diámetro de pieza: 10 mm a 100 mm
• Sistemas y ejes de control personalizables según las necesidades de producción
• Accesorios y diversos hobs disponibles según las especificaciones de las piezas

Características

• Diseño de sujeción horizontal optimizado para el mecanizado de engranajes de eje
• Matriz de productos completa desde máquinas básicas hasta equipos CNC de alta gama
• Sistemas de control configurables y número de ejes de control opcionales
• Soporte para utillajes personalizados y múltiples tipos de hobs según los requisitos de la pieza

Datos técnicos

• Modelos: YK3610III y YK3610IV (serie YK3610)
• Diámetro máximo de trabajo: φ100 mm
• Módulo máximo de trabajo: 3 mm
• Velocidad del husillo de la pieza: 1000 r/min (YK3610III), 600 r/min (YK3610IV)
• Velocidad del husillo del hob: 6000 r/min (YK3610III), 4000 r/min (YK3610IV)
• Longitud de desplazamiento del hob: 100 mm
• Recorrido del carro Z: 280 mm
• Ángulo de oscilación de la cabeza del hob: ±45°
• Número mínimo de dientes: 3 piezas
• Diámetro × longitud máx. del hob: φ80 × 110 mm
• Potencia total: 25 kVA (YK3610III), 30 kVA (YK3610IV)
• Dimensiones totales (L×A×H): 3490×3370×2380 mm (YK3610III); 3530×3480×2550 mm (YK3610IV)
• Peso aproximado de la máquina: ≈6 t
