Fresadora de engranajes CNC YK series
verticalpara piezas de gran diámetro

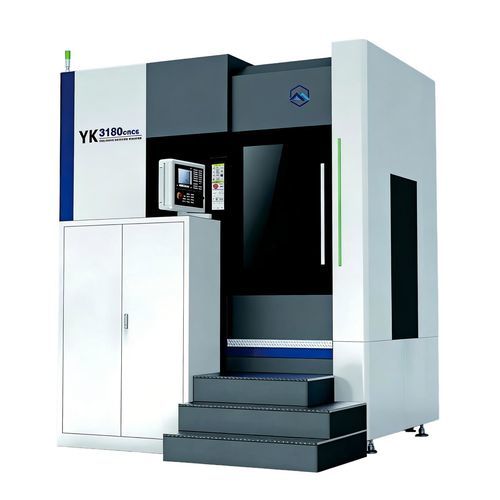

Fresadora de engranajes CNC - YK series - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertical / para piezas de gran diámetro
Fresadora de engranajes CNC - YK series - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertical / para piezas de gran diámetro
Fresadora de engranajes CNC - YK series - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertical / para piezas de gran diámetro - imagen - 2
Fresadora de engranajes CNC - YK series - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertical / para piezas de gran diámetro - imagen - 3
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Meijin Machinery Equipment (Dalian) Co., Ltd.

Características

Sistema de control
CNC
Orientación del husillo
vertical
Otras características
para piezas de gran diámetro
Módulo

8 mm, 10 mm, 12 mm, 18 mm
(0,31 in, 0,39 in, 0,47 in, 0,71 in)

Diámetro de la pieza

320 mm, 400 mm, 500 mm, 800 mm
(13 in, 16 in, 20 in, 31 in)

Velocidad de rotación

Máx.: 600 rpm
(3.769,911 rad.min-1)

Mín.: 30 rpm
(188,496 rad.min-1)

Diámetro de la fresa

160 mm, 170 mm, 200 mm, 230 mm
(6,3 in, 6,7 in, 7,9 in, 9,1 in)

Descripción

Descripción General
  • Las fresadoras de engranajes verticales son equipos de mecanizado de engranajes CNC que utilizan fresas para procesar engranajes utilizando el método de generación. Con una disposición vertical como su estructura central, combina alta rigidez, alta precisión y alta eficiencia. Se utiliza principalmente para el mecanizado por lotes y de precisión de diversos engranajes cilíndricos y engranajes helicoidales, y es una pieza central del equipo en la industria de fabricación de engranajes.
  • Características principales
    • Estructura estable: Adopta un diseño de columna vertical + mesa de trabajo, proporcionando alta rigidez y baja vibración, adecuado para el mecanizado de engranajes de gran diámetro y módulo grande.
    • Alta precisión de mecanizado: Capaz de mecanizar engranajes rectos, engranajes helicoidales, engranajes helicoidales y engranajes síncronos con perfil de diente estable y precisión de dirección adecuada para engranajes de gama media-alta.
    • Adecuado para piezas de trabajo grandes: Mesa de trabajo con alta capacidad de carga para engranajes de gran diámetro, disco y cubo; ofrece sujeción estable y carga/descarga cómoda.
    • Alto grado de automatización: Equipado con sistema CNC para realizar la indexación de engranajes, alimentación automática y enlace multieje para una alta eficiencia de mecanizado y buena consistencia.
    • Amplio rango de aplicación: Puede mecanizar una amplia gama de módulos; se utiliza en la fabricación de engranajes para reductores, maquinaria de construcción, energía eólica, máquinas herramienta, etc.
    Tabla de datos técnicos Artículo | UNIDAD | YK3132-3 | YKG3136CNC | Yk3140 | YK3150-6 | YK3180CNC6 Número de ejes controlados | | 3 | 6 | 3 | 6 | 6 Diámetro máximo de la pieza | mm | φ320 | φ360 | φ400 | φ500 | φ800 Módulo máximo de la pieza | mm | 8 | 10 | 10 | 12 | 18 Anchura máxima de mecanizado | mm | 250 | 450 | 400 | 450 | 600 Diámetro máximo de la fresa | mm | φ160/200 | Φ170/210 | Φ170/220 | φ200/240 | φ230/260 Movimiento axial máximo del husillo portaherramientas | mm | 130 | 190 | 190 | 200 | 220 Distancia entre el centro de la fresa madre y el centro de la mesa | mm | 30~280 | 40~310 | 40~320 | 35~385 | 60~560 Distancia del centro de la fresa a la superficie de la mesa | mm | 260~560 | 180~680 | 163~613 | 190~690 | 380~1030 Distancia de la cara del extremo del soporte exterior a la superficie de la mesa | mm | 400~750 | 370~920 | 490~1045 | 380~930 | 500~1200 Diámetro de la superficie de la mesa | mm | φ370 | φ360 | φ420 | φ520 | φ750 Apertura de la mesa | mm | φ80 | φ75 | φ120 | φ140 | φ200 Ángulo de giro de la torreta (eje A) | deg | ±45° | ±45° | ±45° | ±45° | ±45° | ±45° Velocidad del cabezal (eje B) | rpm | 79-420 | 60~600 | 40~375 | 30-600 | 60~600 Velocidad máxima de la mesa (eje C) | rpm | 24 | 100 | 30 | 20 | 15 Velocidad de avance radial (eje X) | m/min | 0~1000 | 1~2000 | 2~1000 | 2~1000 | 1~2000 Velocidad de avance tangencial (eje Y) | m/min | 0~1000 | 1~2000 | 1000 | 3000 | 1-2000 Velocidad de avance axial (eje Z) | m/min | 0~1000 | 1~1000 | 0~1000 | 0~1000 | 0~1000 Motor principal | kW | 7,5 | 15 | 11 | 17 | 28 Peso | kg | 6250 | 14000 | 13500 | 17000 | 23000 Características / especificaciones técnicas
    • YK3132-3: Ejes controlados 3; Diámetro máximo de la pieza φ320 mm; Módulo máximo 8 mm; Anchura máxima de procesamiento 250 mm; Diámetro de la fresa madre φ160/200 mm; Movimiento axial del husillo de la herramienta 130 mm; Distancia del centro de la fresa madre a la mesa 30~280 mm; Centro de la fresa madre a la superficie de la mesa 260~560 mm; Cara del extremo del soporte exterior a la superficie de la mesa 400~750 mm; Diámetro de la superficie de la mesa φ370 mm; Apertura de la mesa φ80 mm; Eje A ±45°; Velocidad del eje B 79-420 rpm; Velocidad máxima del eje C 24 rpm; Velocidades de avance X 0~1000 m/min, Y 0~1000 m/min, Z 0~1000 m/min; Motor principal 7.5 kW; Peso 6250 kg.
    • YKG3136CNC: Ejes controlados 6; Diámetro máximo de la pieza φ360 mm; Módulo máximo 10 mm; Anchura máxima de procesamiento 450 mm; Diámetro de la fresa madre Φ170/210 mm; Movimiento axial del husillo de la herramienta 190 mm; Distancia entre el centro de la fresa madre y el centro de la mesa 40~310 mm; Centro de la fresa madre a la superficie de la mesa 180~680 mm; Cara del extremo del soporte exterior a la superficie de la mesa 370~920 mm; Diámetro de la superficie de la mesa φ360 mm; Apertura de la mesa φ75 mm; Eje A ±45°; Velocidad del eje B 60~600 rpm; Velocidad máxima del eje C 100 rpm; Velocidades de avance X 1~2000 m/min, Y 1~2000 m/min, Z 1~1000 m/min; Motor principal 15 kW; Peso 14000 kg.
    • Yk3140: Ejes controlados 3; Diámetro máximo de la pieza φ400 mm; Módulo máximo 10 mm; Anchura máxima de procesamiento 400 mm; Diámetro de la fresa madre Φ170/220 mm; Movimiento axial del husillo de la herramienta 190 mm; Distancia entre el centro de la fresa madre y el centro de la mesa 40~320 mm; Centro de la fresa madre a la superficie de la mesa 163~613 mm; Cara del extremo del soporte exterior a la superficie de la mesa 490~1045 mm; Diámetro de la superficie de la mesa φ420 mm; Apertura de la mesa φ120 mm; Eje A ±45°; Velocidad del eje B 40~375 rpm; Velocidad máxima del eje C 30 rpm; Velocidades de avance X 2~1000 m/min, Y 1000 m/min, Z 0~1000 m/min; Motor principal 11 kW; Peso 13500 kg.
    • YK3150-6: Ejes controlados 6; Diámetro máximo de la pieza φ500 mm; Módulo máximo 12 mm; Anchura máxima de procesamiento 450 mm; Diámetro de la fresa madre φ200/240 mm; Movimiento axial del husillo de la herramienta 200 mm; Distancia entre el centro de la fresa madre y el centro de la mesa 35~385 mm; Centro de la fresa madre a la superficie de la mesa 190~690 mm; Cara del extremo del soporte exterior a la superficie de la mesa 380~930 mm; Diámetro de la superficie de la mesa φ520 mm; Apertura de la mesa φ140 mm; Eje A ±45°; Velocidad del eje B 30-600 rpm; Velocidad máxima del eje C 20 rpm; Velocidades de avance X 2~1000 m/min, Y 3000 m/min, Z 0~1000 m/min; Motor principal 17 kW; Peso 17000 kg.
    • YK3180CNC6: Ejes controlados 6; Diámetro máximo de la pieza φ800 mm; Módulo máximo 18 mm; Anchura máxima de procesamiento 600 mm; Diámetro de la fresa madre φ230/260 mm; Movimiento axial del husillo de la herramienta 220 mm; Distancia entre el centro de la fresa madre y el centro de la mesa 60~560 mm; Centro de la fresa madre a la superficie de la mesa 380~1030 mm; Cara del extremo del soporte exterior a la superficie de la mesa 500~1200 mm; Diámetro de la superficie de la mesa φ750 mm; Apertura de la mesa φ200 mm; Eje A ±45°; Velocidad del eje B 60~600 rpm; Velocidad máxima del eje C 15 rpm; Velocidades de avance X 1~2000 m/min, Y 1-2000 m/min, Z 0~1000 m/min; Motor principal 28 kW; Peso 23000 kg.

    • ---

    Traducción automática  (ver el original en inglés)
