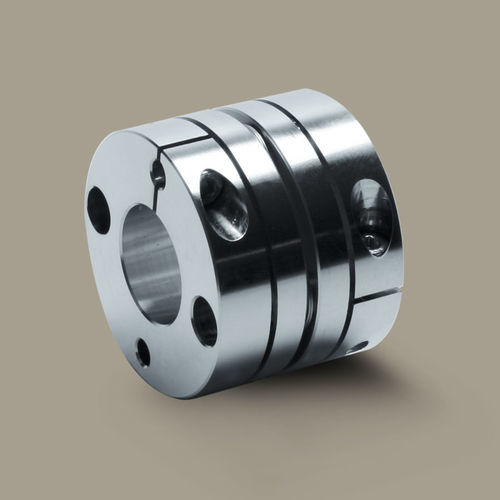

Acoplamiento flexible Servoflex SFC SA2 C series

para motorpara máquinaspara servomotor

Descripción del producto
El acoplamiento Single Flex Servoflex SFC SA2 C (versión sala limpia) de Miki Pulley se limpia, monta (ISO clase 6) y empaqueta para su uso en salas limpias. Ofrece una rigidez torsional muy alta combinada con capacidad de compensación en direcciones axiales, angulares y paralelas, y presenta una inercia muy baja gracias a su construcción en aleación de aluminio de alta resistencia.

Características principales

• Brazos/hubs fabricados en aleación de aluminio de alta resistencia
• Tratamiento superficial compatible con salas limpias (ISO clase 6)
• Alta rigidez torsional
• Rango de par nominal de ejemplo: 5 a 100 Nm (varía según el modelo)

Datos técnicos (Servoflex SFC SA2 sala limpia)
Modelo | Tipo | Par nominal (Nm) | Desalineación paralela (mm) | Desalineación angular (°) | Desalineación axial (mm) | Máx. rpm (min-1) | Rigidez torsional (Nm/rad) | Rigidez axial (N/mm) | Inercia (kg·m2) | Masa (kg)
SFC-030SA2 | B | 5 | 0.02 | 1 | ±0.2 | 10000 | 8000 | 64 | 6.11×10^-6 | 0.04
SFC-035SA2 | C | 10 | 0.02 | 1 | ±0.25 | 10000 | 18000 | 112 | 18.50×10^-6 | 0.083
SFC-040SA2 | B | 12 | 0.02 | 1 | ±0.3 | 10000 | 20000 | 80 | 22.59×10^-6 | 0.085
SFC-050SA2 | B | 25 | 0.02 | 1 | ±0.4 | 10000 | 32000 | 48 | 76.71×10^-6 | 0.178
SFC-055SA2 | C | 40 | 0.02 | 1 | ±0.42 | 10000 | 50000 | 43 | 188.7×10^-6 | 0.315
SFC-060SA2 | B | 60 | 0.02 | 1 | ±0.45 | 10000 | 70000 | 76.4 | 206.3×10^-6 | 0.328
SFC-080SA2 | C | 100 | 0.02 | 1 | ±0.55 | 10000 | 140000 | 128 | 716.3×10^-6 | 0.72

Dimensiones (unidad: mm)
Modelo | Typ | d1 Min. | d1 Max. | d2 Min. | d2 Max. | D | N | L | LF | S | A1 | A2 | C | K | M | Nm Low dust | Nm Fluorine
SFC-030SA2 | B | 5 | 10 | 5 | 10 | 16 | 34 | 21.6 | 27.3 | 12.4 | 2.5 | 8 | 12.5 | 3.75 | 14.5 | 1-M3 | 1.5 | 3.2
SFC-035SA2 | C | 6 | 16 | 6 | 16 | 19 | 39 | - | 34 | 15.5 | 3 | - | 14 | 4.5 | 17 | 1-M4 | 4 | 7.7
SFC-040SA2 | B | 8 | 14 | over 10 | 14 | 16 | 44 | - | 34 | 15.5 | 3 | 11 | 17 | 4.5 | 19.5 | 1-M4 | 4 | 7.7
SFC-050SA2 | B | 8 | 19 | over 19 | 19 | 30 | 56 | 38 | 43.4 | 20.5 | 2.4 | 14.5 | 22 | 6 | 26 | 1-M5 | 7 | 12
SFC-055SA2 | C | 10 | 30 | 10 | 30 | 30 | 63 | - | 50.6 | 24 | 2.6 | - | 23 | 7.75 | 31 | 1-M6 | 13 | 22.5
SFC-060SA2 | B | 11 | 24 | 11 | 24 | 35 | 68 | 46 | 53.6 | 25.2 | 3.2 | 17.5 | 26.5 | 7.75 | 31 | 1-M6 | 13 | 22.5
SFC-080SA2 | C | 18 | 35 | 18 | 35 | 40 | 82 | - | 68 | 30 | 8 | - | 28 | 9 | 38 | 1-M8 | 27 | 45

Aplicaciones / industrias
Recomendado para ingeniería mecánica, aplicaciones con servomotores, máquinas-herramienta y robótica donde se requiera compatibilidad con salas limpias, alta rigidez torsional y baja inercia.

Especificaciones técnicas

• Brand: Miki Pulley
• Serie / Modelo: Servoflex SFC SA2 C (versión sala limpia)
• Manejo para sala limpia: limpiado, montado y empaquetado para uso en sala limpia (ISO clase 6)
• Material de los cubos: aleación de aluminio de alta resistencia
• Capacidad de compensación: desalineaciones axiales y angulares; valores de desalineación paralela por modelo indicados arriba
• Rigidez torsional: valores por modelo indicados arriba (p. ej. de 8 000 a 140 000 Nm/rad según modelo)
• Par nominal por modelo: detallado por modelo arriba (ej.: 5 Nm hasta 100 Nm)
• Velocidad máx. (rpm): hasta 140 000 min-1 en algunos modelos (ver tabla)
• Inercia y masa: valores por modelo proporcionados arriba
