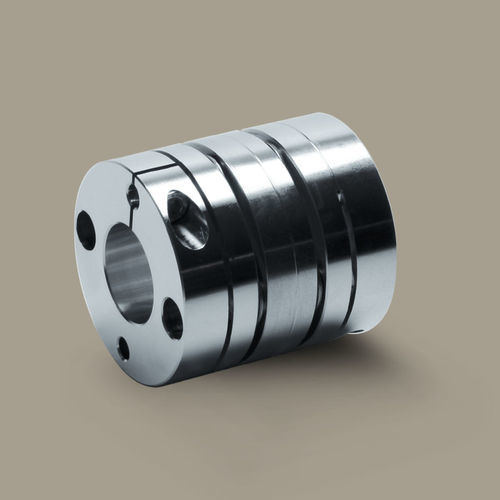

Acoplamiento de discos Servoflex SFC DA2 C
doblede aluminiopara motor

Acoplamiento de discos - Servoflex SFC DA2 C - Miki Pulley Europe AG - doble / de aluminio / para motor
Acoplamiento de discos - Servoflex SFC DA2 C - Miki Pulley Europe AG - doble / de aluminio / para motor
Acoplamiento de discos - Servoflex SFC DA2 C - Miki Pulley Europe AG - doble / de aluminio / para motor - imagen - 2
Acoplamiento de discos - Servoflex SFC DA2 C - Miki Pulley Europe AG - doble / de aluminio / para motor - imagen - 3
Acoplamiento de discos - Servoflex SFC DA2 C - Miki Pulley Europe AG - doble / de aluminio / para motor - imagen - 4
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Miki Pulley Europe AG

Características

Tipo
de discos
Estructura
doble, de aluminio
Uso previsto
para transmisión marina, para eje de transmisión, para motor, para servomotor, para máquinas, para máquina herramienta, para la industria agroalimentaria, para la robótica, para dispositivos médicos
Otras características
para problemas de alineación, de compensación
Par

Mín.: 5 Nm
(3,687811 ft.lb)

Máx.: 100 Nm
(73,756215 ft.lb)

Velocidad de rotación

Mín.: 0 rpm
(0 rad.min-1)

Máx.: 10.000 rpm
(62.831,8531 rad.min-1)

Descripción

Descripción
La versión Double Flex DA2 de la serie Servoflex SFC es un acoplamiento flexible compatible con salas limpias, limpiado, montado y embalado para entornos ISO clase 6. Ofrece alta rigidez torsional y compensa desalineaciones axiales, paralelas y angulares, manteniendo baja inercia de masa gracias a cubos de aleación de aluminio de alta resistencia y bajo peso.

Características
  • Cubos fabricados en aleación de aluminio de alta resistencia
  • Tratamiento y manipulación aptos para salas limpias (ISO clase 6)
  • Inercia ultra baja
  • Alta rigidez torsional
  • Ejemplos de par nominal: 5 a 100 Nm (varía según el modelo)


Datos técnicos (Servoflex SFC DA2 cleanroom)
Modelo | Tipo | Par nominal (Nm) | Desalineación paralela (mm) | Desalineación angular (°) | Desalineación axial (mm) | RPM máx. (min⁻¹) | Rigidez torsional (Nm/rad) | Rigidez axial (N/mm) | Inercia (kg·m²) | Masa (kg)
SFC-030DA2 | B | 5 | 0.18 | 2 | ±0.4 | 10000 | 4000 | 32 | 9.49×10^-6 | 0.06
SFC-035DA2 | C | 10 | 0.24 | 2 | ±0.5 | 10000 | 9000 | 56 | 27.03×10^-6 | 0.122
SFC-040DA2 | B | 12 | 0.24 | 2 | ±0.6 | 10000 | 10000 | 40 | 35.91×10^-6 | 0.132
SFC-050DA2 | B | 25 | 0.28 | 2 | ±0.8 | 10000 | 16000 | 24 | 119.8×10^-6 | 0.27
SFC-055DA2 | C | 40 | 0.31 | 2 | ±0.84 | 10000 | 25000 | 21.5 | 262.3×10^-6 | 0.436
SFC-060DA2 | B | 60 | 0.34 | 2 | ±0.9 | 10000 | 35000 | 38.2 | 317.8×10^-6 | 0.493
SFC-080DA2 | C | 100 | 0.52 | 2 | ±1.10 | 10000 | 70000 | 64 | 1047×10^-6 | 1.05

Especificaciones / notas técnicas
  • Manipulación en sala limpia: limpiado, montado y embalado para ser apto para salas limpias (ISO clase 6)
  • Material de los cubos: aleación de aluminio de alta resistencia
  • Capacidades de compensación: desalineación axial, paralela y angular
  • Baja inercia de masa debido a la construcción en aluminio (ver valores de inercia arriba)
  • Alta rigidez torsional (valores según modelo; ver datos técnicos)
  • Clasificación de velocidad ejemplo: hasta 10.000 min⁻¹ (varía según el modelo)
  • Modelos disponibles: SFC-030DA2, SFC-035DA2, SFC-040DA2, SFC-050DA2, SFC-055DA2, SFC-060DA2, SFC-080DA2
