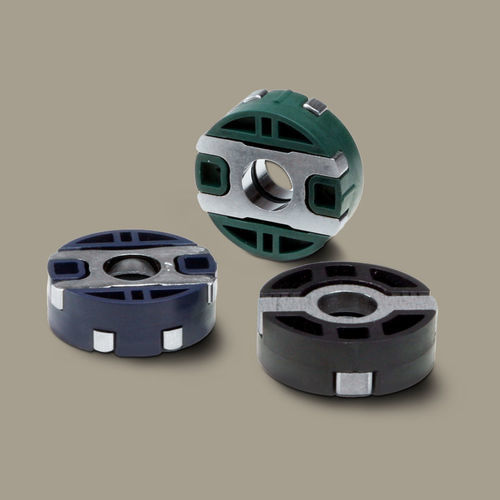

Acoplamiento Oldham CPG

para eje de transmisiónpara servomotorpara codificador

Descripción del producto
El acoplamiento Oldham CPG es un acoplamiento de cursor cruzado diseñado para servomotores. Compensa el desalineamiento del eje entre el motor y el encoder para mantener un posicionamiento preciso basado en el encoder y una transmisión de par fluida.

Características clave

• Par nominal: 0,05 Nm
• Absorbe desalineamiento paralelo: 0,1 mm
• Absorbe desalineamiento angular: 0,1°
• Tolerancia de desalineamiento axial: 0,3 mm
• Transmisión de par sin holgura, suave
• Aislamiento térmico respecto al motor
• Velocidad máxima: 3000 min^-1
• Temperatura de funcionamiento: 0–110 °C (dependiente del modelo)
• Instalación sencilla

Datos técnicos

• Modelo 1 — Par nominal: 0,05 Nm; Desalineamiento paralelo: 0,1 mm; Desalineamiento angular: 0,1°; Axial: 0,3 mm; RPM máx.: 3000; Temp. funcionamiento: 0–110 °C
• Modelo 2 — Par nominal: 0,05 Nm; Desalineamiento paralelo: 0,1 mm; Desalineamiento angular: 0,1°; Axial: 0,3 mm; RPM máx.: 3000; Temp. funcionamiento: 0–111 °C

Dimensiones (mm)

• Modelo 1 — Diámetro exterior: 30 mm; Diámetro del eje: 10 mm; Longitud total: 10 mm
• Modelo 2 — Diámetro exterior: 30 mm; Diámetro del eje: 10 mm; Longitud total: 10 mm

Aplicaciones y compatibilidad

• Conexiones servomotor‑encoder para sistemas de posicionamiento de alta precisión
• Robótica, automatización y máquinas CNC
• Equipos de envasado y manipulación

Instalación y mantenimiento

• Montaje axial sencillo; compatible con ejes de 10 mm
• Mantenimiento mínimo; se recomiendan comprobaciones periódicas de desalineamiento
• Apto para aplicaciones que requieren aislamiento eléctrico/ térmico entre motor y encoder
