Acoplamiento de espiral MHL series
de acero inoxidablede aluminiocon clamp

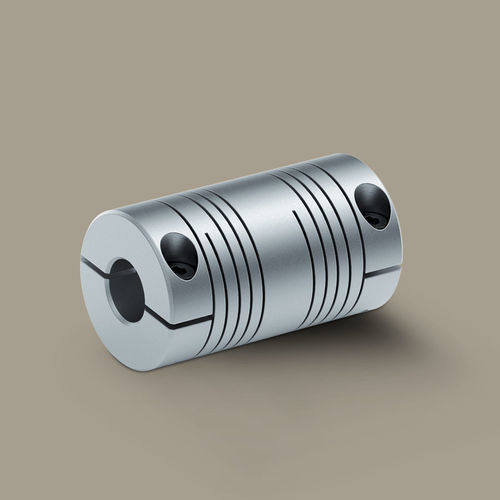

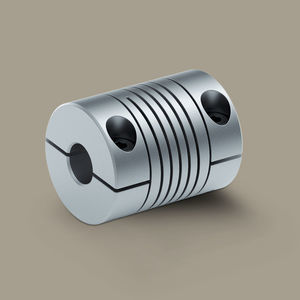

Acoplamiento de espiral - MHL series - Miki Pulley Europe AG - de acero inoxidable / de aluminio / con clamp
Acoplamiento de espiral - MHL series - Miki Pulley Europe AG - de acero inoxidable / de aluminio / con clamp
Acoplamiento de espiral - MHL series - Miki Pulley Europe AG - de acero inoxidable / de aluminio / con clamp - imagen - 2
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Miki Pulley Europe AG

Características

Tipo
de espiral
Estructura
de aluminio, de acero inoxidable, con clamp
Uso previsto
para transmisión marina, para eje de transmisión, para motor paso a paso, para servomotor, para husillo, para la industria agroalimentaria, para dispositivos médicos, para codificador
Rendimiento
sin contragolpe, sin mantenimiento, con ruido y vibración reducidos
Otras características
para problemas de alineación, de compensación
Par

Máx.: 23,5 Nm
(17,332711 ft.lb)

Mín.: 3,2 Nm
(2,360199 ft.lb)

Velocidad de rotación

Máx.: 3.600 rpm
(22.619,4671 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Descripción

Descripción del producto
El acoplamiento helicoidal MHL está diseñado para pares más altos y diámetros de eje mayores. El montaje mediante buje de apriete garantiza una conexión por fricción sin juego. Ofrece una alta capacidad de compensación de desalineaciones en un diseño compacto y es ideal para aplicaciones industriales exigentes.

Características
  • Par a corto plazo: aprox. 3,2 a 23,5 Nm
  • Alta capacidad de par para aplicaciones de alta potencia
  • Gran compensación de desalineaciones (especialmente desplazamiento paralelo)
  • Montaje con buje de apriete para una instalación segura y sin juego
  • Funcionamiento suave gracias a la rigidez de muelle optimizada
  • Sin desgaste y de bajo mantenimiento por diseño monobloque
  • Velocidades de hasta 3600 min^-1


Datos técnicos – Aluminio
Modelo | Par máximo a corto plazo (Nm) | Par máximo unilateral (Nm) | Par máximo reversible (Nm) | Desplazamiento paralelo (mm) | Desplazamiento angular (°) | Desplazamiento axial (mm) | Rigidez torsional máx. (Nm/rad) | Rigidez axial de muelle máx. [N/mm] | Rpm máx. (min^-1) | Momento de inercia (kg·m^2) | Masa (kg)
MHL 100 | 3,2 | 1,6 | 0,8 | ±0,75 | 5 | ±0,25 | 25 | 44 | 3600 | 4,52×10^-6 | 0,054
MHL 125 | 6,4 | 3,2 | 1,6 | ±0,75 | 5 | ±0,25 | 50 | 29 | 3600 | 15,2×10^-6 | 0,113
MHL 150 | 12 | 6 | 3 | ±0,75 | 5 | ±0,25 | 91 | 34 | 3600 | 34,1×10^-6 | 0,18

Datos técnicos – Acero inoxidable
Modelo | Par máximo a corto plazo (Nm) | Par máximo unilateral (Nm) | Par máximo reversible (Nm) | Desplazamiento paralelo (mm) | Desplazamiento angular (°) | Desplazamiento axial (mm) | Rigidez torsional máx. (Nm/rad) | Rigidez axial de muelle máx. [N/mm] | Rpm máx. (min^-1) | Momento de inercia (kg·m^2) | Masa (kg)
MHL 100 | 6,8 | 3,4 | 1,7 | ±0,75 | 5 | ±0,25 | 70 | 56 | 3600 | 12,6×10^-6 | 0,15
MHL 125 | 14,2 | 7,1 | 3,6 | ±0,75 | 5 | ±0,25 | 130 | 64 | 3600 | 42,3×10^-6 | 0,315
MHL 150 | 23,5 | 11,8 | 5,9 | ±0,75 | 5 | ±0,25 | 190 | 78 | 3600 | 96,1×10^-6 | 0,507

Dimensiones (unidad: mm)
Modelo | d1/d2 Min. | d1/d2 Max. | D | L | I1 | I2 | S
MHL 100 | 6 | 10 | 25.4 | 44.5 | 9.4 | 3.8 | M3
MHL 125 | 8 | 15 | 31.8 | 60.2 | 13 | 5.6 | M4
MHL 150 | 10 | 16 | 38.1 | 66.5 | 16.8 | 5.6 | M4

Aplicaciones
Tecnología de accionamientos servo; industria del embalaje y alimentaria; tecnología médica

Características / Especificaciones técnicas
  • Marca: Miki Pulley
  • Familia de modelos: MHL series
  • Versiones: aluminio y acero inoxidable
  • Fijación: buje de apriete (transmisión por fricción, sin juego)
  • Velocidad máxima: 3600 min^-1
  • Rango de par a corto plazo (según modelo): aprox. 3,2 Nm a 23,5 Nm
  • Alta capacidad de compensación de desalineaciones, especialmente para desplazamiento paralelo
  • Bajo mantenimiento y sin desgaste por diseño monobloque

Catálogos

MHL Datasheet
MHL Datasheet
2 Páginas
