Acoplamiento de espiral MHC series
de acero inoxidablede aluminiocon clamp

Acoplamiento de espiral - MHC series - Miki Pulley Europe AG - de acero inoxidable / de aluminio / con clamp

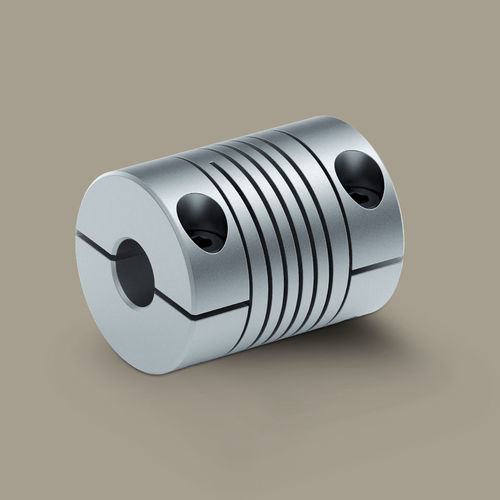

Acoplamiento de espiral - MHC series - Miki Pulley Europe AG - de acero inoxidable / de aluminio / con clamp

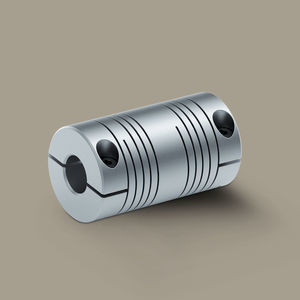

Acoplamiento de espiral - MHC series - Miki Pulley Europe AG - de acero inoxidable / de aluminio / con clamp - imagen - 2
Acoplamiento de espiral - MHC series - Miki Pulley Europe AG - de acero inoxidable / de aluminio / con clamp - imagen - 3
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Miki Pulley Europe AG

Características

Tipo
de espiral
Estructura
de aluminio, de acero inoxidable, con clamp
Uso previsto
para transmisión marina, para eje de transmisión, para motor paso a paso, para servomotor, para husillo, para la industria agroalimentaria, para la industria del embalaje, para dispositivos médicos, para codificador
Rendimiento
sin contragolpe, sin mantenimiento, con ruido y vibración reducidos
Otras características
para problemas de alineación, de compensación, muy flexible a la torsión
Par

Máx.: 8,9 Nm
(6,564303 ft.lb)

Mín.: 0,18 Nm
(0,132761 ft.lb)

Velocidad de rotación

Máx.: 10.000 rpm
(62.831,8531 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Descripción

Descripción del producto
El acoplamiento helicoidal MHC destaca por su diseño alargado y su mayor flexibilidad, manteniendo una transmisión de par estable. El cubo de apriete garantiza una unión por fricción y sin juego entre ejes. Es adecuado para aplicaciones con mayores requisitos de compensación de desalineación y ofrece un movimiento preciso y de baja vibración.

Características clave
  • Par temporal: aprox. 0,71 a 8,9 N·m
  • Mayor flexibilidad gracias a la geometría optimizada
  • Compensación fiable de desalineaciones de eje (paralela ±0,25 mm; angular hasta 5°; axial ±0,25 mm)
  • Alta concentricidad para aplicaciones precisas
  • Construcción monobloque, sin desgaste y de bajo mantenimiento
  • Altas velocidades hasta 10.000 rpm

Modelo aluminio - Datos técnicos
Modelo | Par máximo temporal [N·m] | Par máximo unilateral [N·m] | Par máximo reversante [N·m] | Desalineación paralela (mm) | Desalineación angular (°) | Desalineación axial (mm) | Rigidez torsional máx. [N·m/rad] | Rigidez muelle radial máx. [N/mm] | Rigidez muelle axial máx. [N/mm] | RPM máx. (min^-1) | Momento de inercia (kg·m^2) | Masa (kg)
MHC 015 | 0.71 | 0.36 | 0.18 | ±0.25 | 5 | ±0.25 | 11.2 | 169 | 44 | 10,000 | 0.26×10^-6 | 0.009
MHC 020 | 1.3 | 0.7 | 0.4 | ±0.25 | 5 | ±0.25 | 21.2 | 179 | 29 | 10,000 | 1.09×10^-6 | 0.021
MHC 025 | 2.9 | 1.5 | 0.8 | ±0.25 | 5 | ±0.25 | 38.2 | 236 | 34 | 10,000 | 2.89×10^-6 | 0.035
MHC 030 | 4.9 | 2.5 | 1.3 | ±0.25 | 5 | ±0.25 | 52.1 | 219 | 81 | 10,000 | 7.02×10^-6 | 0.060

Modelo acero inoxidable - Datos técnicos
Modelo | Par máximo temporal [N·m] | Par máximo unilateral [N·m] | Par máximo reversante [N·m] | Desalineación paralela (mm) | Desalineación angular (°) | Desalineación axial (mm) | Rigidez torsional máx. [N·m/rad] | Rigidez muelle radial máx. [N/mm] | Rigidez muelle axial máx. [N/mm] | RPM máx. (min^-1) | Momento de inercia (kg·m^2) | Masa (kg)
MHC 020 | 2.5 | 1.3 | 0.7 | ±0.25 | 5 | ±0.25 | 44.1 | 418 | 58 | 10,000 | 3.02×10^-6 | 0.058
MHC 025 | 5.7 | 2.9 | 1.5 | ±0.25 | 5 | ±0.25 | 101 | 662 | 95 | 10,000 | 8.02×10^-6 | 0.097
MHC 030 | 8.9 | 4.5 | 2.3 | ±0.25 | 5 | ±0.25 | 119.4 | 538 | 71 | 10,000 | 20.5×10^-6 | 0.167

Dimensiones (Unidad: mm)
Modelo | d1/d2 Min. | d1/d2 Max. | D | L | I1 | I2 | S
MHC 015 | 3.0 | 5.0 | 15.0 | 22.0 | 6.0 | 2.5 | M2
MHC 020 | 4.0 | 6.0 | 20.0 | 28.0 | 8.6 | 3.7 | M3
MHC 025 | 6.0 | 10.0 | 25.0 | 30.0 | 8.6 | 3.7 | M3
MHC 030 | 10.0 | 12.0 | 30.0 | 38.0 | 11.0 | 5.0 | M4

Aplicaciones / Industrias
  • Tecnología de accionamientos servo
  • Industria del embalaje y alimentaria
  • Tecnología médica

Características técnicas / especificaciones
  • Serie / Modelo: MHC (disponible en Aluminio y Acero inoxidable)
  • Brand: Miki Pulley
  • Montaje: fijación por cubo de apriete (unión por fricción, sin holgura)
  • Rango de par temporal (según modelo): aprox. 0.71 a 8.9 N·m
  • Valores de par unilaterales / reversantes por modelo: ver tablas técnicas
  • Compensación de desalineamiento: paralela ±0.25 mm; angular hasta 5°; axial ±0.25 mm
  • Velocidad máxima de funcionamiento: hasta 10,000 min^-1
  • Alta concentricidad y diseño de bajas vibraciones; sin juego con cubo de apriete
  • Construcción monobloque para funcionamiento sin desgaste y mantenimiento reducido
  • Cubo de apriete disponible para conexiones árbol sin juego y por fricción
  • Tablas técnicas detalladas para modelos Aluminio y Acero inoxidable (rigidez torsional, rigidez muelle radial/axial, momento de inercia, masa)
  • Dimensiones por modelo proporcionadas (d1/d2 min/max, D, L, I1, I2, S)
  • Hoja de datos PDF disponible

Catálogos

MHC Datasheet
MHC Datasheet
2 Páginas
