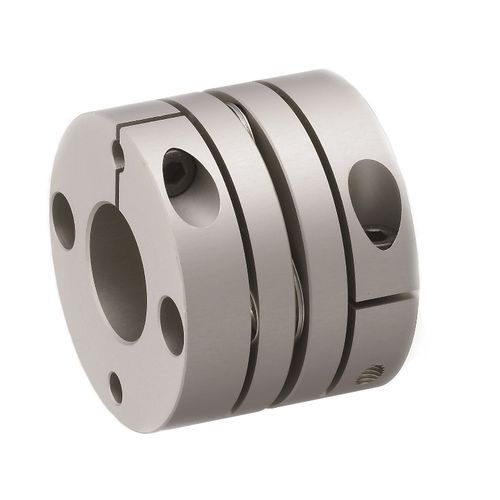

Acoplamiento de discos Servoflex SFC SA2

compactode aluminiopara servomotor

Resumen
La versión Single Flex SA2 de la serie Servoflex SFC es un acoplamiento de láminas diseñado para ofrecer una elevada rigidez torsional y, a la vez, posibilitar la compensación de desalineaciones axiales, angulares y paralelas. Los cubos están fabricados en una aleación de aluminio de alta resistencia para reducir al mínimo el momento de inercia, adecuado para accionamientos servo y aplicaciones dinámicas.

Características

• Cubos en aleación de aluminio de alta resistencia
• Muy bajo momento de inercia
• Alta rigidez torsional
• Compensación de desalineamientos axial, angular y paralelo
• Compatible con RoHS
• Rango de par: 0,25 a 250 Nm (según modelo)
• Datos CAD 3D disponibles por modelo

Datos técnicos — resumen

• Rango de par: 0,25–250 Nm según el modelo
• Rigidez torsional: desde aprox. 190 Nm/rad hasta valores del orden de 100.000 Nm/rad según el tamaño
• Momento de inercia: aprox. 0,06×10^-6 kg·m^2 hasta aprox. 1891×10^-6 kg·m^2 en la gama
• Velocidades máximas: dependientes del modelo (ejemplos: 10.000–140.000 min^-1)
• Límites de desalineamiento: consultar los datos por modelo para valores paralelos, angulares y axiales

Dimensiones (ejemplos seleccionados)
Las dimensiones detalladas están disponibles por modelo en la ficha técnica y en los archivos 3D. Ejemplos representativos: SFC-002SA2 — d1 3–5 mm, D 12 mm, L 12.35 mm, masa 0,003 kg; SFC-100SA2 — d1 32–45 mm, D 104 mm, L 69.8 mm, masa 1,202 kg. Contacte para obtener la tabla completa de dimensiones y selección de modelo.

Aplicaciones / Industrias

• Máquinas herramienta
• Servomotores, robótica y automatización de manipulación
• Ingeniería mecánica y máquinas especiales

Especificaciones

• Serie: Servoflex SFC SA2
• Material: cubos en aleación de aluminio de alta resistencia
• Rango de par: 0,25–250 Nm (según modelo)
• Alta rigidez torsional con baja inercia — optimizado para accionamientos servo
• Capacidad de compensación de desalineamientos: axial, angular y paralelo (según modelo)
• Velocidad máxima: ver datos por modelo
• Compatible con RoHS
• Archivos CAD 3D disponibles por modelo
