Acoplamiento de espiral MHS series
de acero inoxidablede aluminiopara husillo

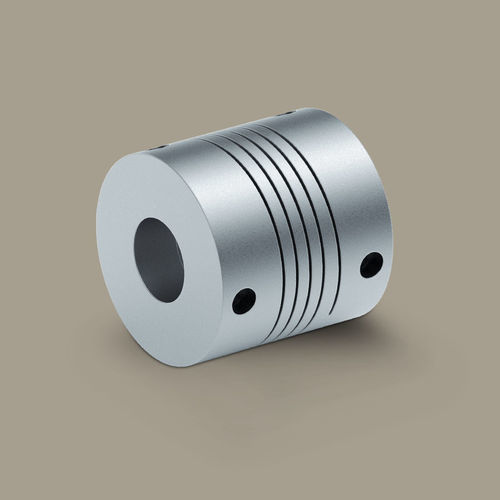

Acoplamiento de espiral - MHS series - Miki Pulley Europe AG - de acero inoxidable / de aluminio / para husillo
Acoplamiento de espiral - MHS series - Miki Pulley Europe AG - de acero inoxidable / de aluminio / para husillo
Acoplamiento de espiral - MHS series - Miki Pulley Europe AG - de acero inoxidable / de aluminio / para husillo - imagen - 2
Acoplamiento de espiral - MHS series - Miki Pulley Europe AG - de acero inoxidable / de aluminio / para husillo - imagen - 3
Acoplamiento de espiral - MHS series - Miki Pulley Europe AG - de acero inoxidable / de aluminio / para husillo - imagen - 4
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Miki Pulley Europe AG

Características

Tipo
de espiral
Estructura
de aluminio, de acero inoxidable
Uso previsto
para transmisión marina, para eje de transmisión, para motor paso a paso, para servomotor, para husillo, para la industria agroalimentaria, para dispositivos médicos, para codificador
Rendimiento
sin contragolpe, sin mantenimiento, con ruido y vibración reducidos
Otras características
para problemas de alineación, de compensación
Tipo de fijación
con tornillo de fijación
Par

Máx.: 8,9 Nm
(6,564303 ft.lb)

Mín.: 0,71 Nm
(0,523669 ft.lb)

Velocidad de rotación

Máx.: 10.000 rpm
(62.831,8531 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Descripción

Descripción del producto
El acoplamiento helicoidal MHS es un acoplamiento de precisión compacto y monobloque con ranuras helicoidales que ofrece alta rigidez torsional y a la vez flexibilidad controlada para compensar desalineaciones de ejes. Asegurado mediante tornillos de fijación, permite una instalación sencilla y un funcionamiento fiable en aplicaciones dinámicas de tecnología de accionamiento y ingeniería mecánica.

Características clave
  • Par a corto plazo: aprox. 0,71 a 8,9 Nm (según modelo)
  • Alta rigidez torsional combinada con flexibilidad controlada
  • Compensa desalineaciones angulares, paralelas y axiales
  • Alta concentricidad para aplicaciones de precisión
  • Construcción monobloque sin desgaste y de bajo mantenimiento
  • Apto para altas velocidades hasta 10.000 rpm
  • Asegurado con tornillos de fijación para un montaje sencillo y seguro

Materiales disponibles
  • Modelo en aluminio
  • Modelo en acero inoxidable

Aplicaciones / Industrias
  • Tecnología de servomotores: alta dinámica, precisión y fiabilidad para sistemas servo
  • Industria del embalaje y alimentaria: altas cadencias y fiabilidad de proceso
  • Tecnología médica: sistemas de imagen, laboratorio y quirúrgicos que requieren máxima precisión

Datos técnicos — Modelo aluminio (tabla)
Model | Max. Torque Short-term [N·m] | Max. Torque One-sided [N·m] | Max. Torque Reversing [N·m] | Misalignment Parallel (mm) | Misalignment Angular (°) | Misalignment Axial (mm) | Max. Torsional stiffness [N·m/rad] | Max. Radial spring stiffness [N/mm] | Max. Axial spring stiffness [N/mm] | Max. rpm (min^-1) | Moment of inertia (kg·m^2) | Mass (kg)
MHS 015 | 0.71 | 0.36 | 0.18 | ±0.25 | 5 | ±0.25 | 11.2 | 169 | 44 | 10,000 | 0.23×10^-6 | 0.008
MHS 020 | 1.3 | 0.7 | 0.4 | ±0.25 | 5 | ±0.25 | 21.2 | 179 | 29 | 10,000 | 0.78×10^-6 | 0.015
MHS 025 | 2.9 | 1.5 | 0.8 | ±0.25 | 5 | ±0.25 | 38.2 | 236 | 34 | 10,000 | 2.31×10^-6 | 0.028
MHS 030 | 4.6 | 2.3 | 1.2 | ±0.25 | 5 | ±0.25 | 44.1 | 192 | 25 | 10,000 | 5.50×10^-6 | 0.047

Datos técnicos — Modelo acero inoxidable (tabla)
Model | Max. Torque Short-term [N·m] | Max. Torque One-sided [N·m] | Max. Torque Reversing [N·m] | Misalignment Parallel (mm) | Misalignment Angular (°) | Misalignment Axial (mm) | Max. Torsional stiffness [N·m/rad] | Max. Radial spring stiffness [N/mm] | Max. Axial spring stiffness [N/mm] | Max. rpm (min^-1) | Moment of inertia (kg·m^2) | Mass (kg)
MHS 015 | 1.3 | 0.65 | 0.33 | ±0.25 | 5 | ±0.25 | 22.0 | 368 | 81 | 10,000 | 0.67×10^-6 | 0.023
MHS 020 | 2.5 | 1.3 | 0.7 | ±0.25 | 5 | ±0.25 | 44.1 | 418 | 58 | 10,000 | 2.13×10^-6 | 0.041
MHS 025 | 5.7 | 2.9 | 1.5 | ±0.25 | 5 | ±0.25 | 101 | 662 | 95 | 10,000 | 6.45×10^-6 | 0.078
MHS 030 | 8.9 | 4.5 | 2.3 | ±0.25 | 5 | ±0.25 | 119.4 | 538 | 71 | 10,000 | 16.2×10^-6 | 0.132

Dimensiones (unidad: mm)
Model | d1/d2 Min. | d1/d2 Max. | D | L | I1 | I2 | S
MHS 015 | 3.0 | 5.0 | 15.0 | 20.0 | 4.8 | 2.5 | M3
MHS 020 | 4.0 | 6.0 | 20.0 | 20.0 | 4.8 | 2.5 | M3
MHS 025 | 6.0 | 10.0 | 25.0 | 24.0 | 5.9 | 3.0 | M4
MHS 030 | 10.0 | 12.0 | 30.0 | 30.0 | 6.8 | 3.5 | M5

Características / Especificaciones técnicas
  • Serie de modelos: MHS (tamaños disponibles: 015, 020, 025, 030)
  • Variantes de material: aluminio y acero inoxidable
  • Rango de par (corto plazo): aprox. 0,71 Nm (aluminio más pequeño) a 8,9 Nm (acero inoxidable más grande)
  • Compensa desalineaciones angulares, paralelas y axiales (típ. ±0,25 mm paralelo, 5° angular)
  • Construcción monobloque con ranuras helicoidales: alta concentricidad, sin desgaste y bajo mantenimiento
  • Asegurado con tornillos de fijación
  • Velocidad máxima: hasta 10 000 min^-1
  • Se proporcionan tablas técnicas detalladas (par, rigidez, inercia, masa) para cada modelo y material arriba

Catálogos

MHS Datasheet
MHS Datasheet
2 Páginas
