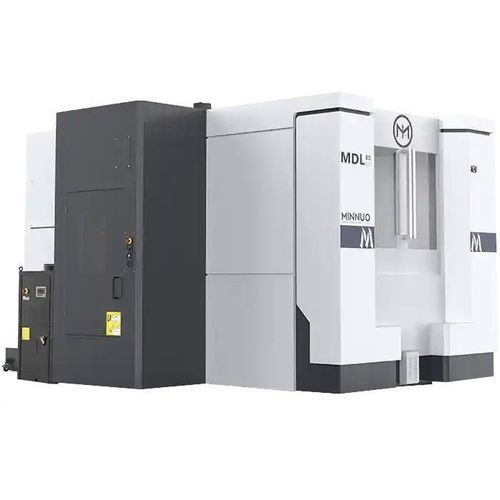

Centro de mecanizado 5 ejes MDL series

horizontalpara aceropara aluminio

Visión general del producto
La serie MDL es un centro de mecanizado horizontal diseñado para operaciones de corte de alta producción y alta rigidez. Con recorridos de 1000 mm (X) × 800 mm (Y) × 630 mm (Z), velocidades de husillo continuas de 50 a 6000 rpm y avances de eje hasta 10 000 mm/min, es idóneo para la industria automotriz, maquinaria pesada y componentes hidráulicos.

Características clave

• Disposición horizontal para mecanizado multi-superficie: Permite mecanizar varias caras de la pieza en una sola fijación, ideal para piezas tipo caja o paralelepípedos.
• Recorrido X/Y/Z: 1000/800/630 mm — Acepta componentes medianos a grandes con geometrías complejas y requisitos de tolerancia precisos.
• Velocidad de husillo continua (50–6000 rpm): Amplio rango para desbaste y acabado en fundición, aluminio y aceros aleados.
• Avance rápido (hasta 10 000 mm/min): Permite movimientos de eje rápidos y reduce tiempos sin corte para mejorar la productividad global.
• Plataforma giratoria de gran capacidad (opcional): Soporta piezas pesadas o utillajes con capacidad de indexado para mecanizado en cuatro caras.

Configuraciones recomendadas

• Mesa de trabajo: Mesa giratoria horizontal, sistema de doble palet, mesa giratoria de alta precisión (ejes B + C).
• Husillo: Husillo de alta precisión, husillo refrigerado por agua, husillo de alto par.
• Sistema de refrigeración: Refrigeración interna, sistema de alta presión, sistema de nebulización.
• Automatización: Cambiador automático de herramientas (ATC), sistema automático de medición de herramientas (ATMS), sistema automático de carga y descarga.
• Control CNC: Sistemas CNC de alto rendimiento (FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, etc.).
• Garantía de precisión: Sistema de medición por interferómetro láser, sistema de compensación térmica, retroalimentación por regla, sistema de codificador.
• Sistema de accionamiento: Servomotor de alta carga, servomotor de alta velocidad.
• Seguridad: Protector de seguridad de cierre total, sistema de parada de emergencia.

Caso de aplicación

• Cliente: Fabricante de bombas hidráulicas (Sudamérica).
• Pieza: Carcasa de bomba de fundición con superficies internas y externas de precisión.
• Configuración: MDL con mesa rotativa CNC de 4.º eje, ATC de 40 herramientas, husillo BT50, controlador FANUC.
• Resultados: Mecanizado de 4 caras en una sola fijación, incluyendo taladro, rosca y ranura. Precisión dimensional lograda dentro de ±0,008 mm; tiempo de ciclo reducido en un 34% frente a un centro vertical con múltiples reaprietes.

Especificaciones del producto
Especificaciones | Unidad | MDL50 | MDL63 | MDL63A
Recorrido X/Y/Z | m | 800/800/630 (husillos inline) / 800/800/610 (husillo eléctrico) | 800/800/630 (husillos inline) / 800/800/600 (husillo eléctrico) | 1000/800/630
Avance rápido máximo X/Y/Z | m/min | 54 | 40 | 40
Velocidad de avance X/Y/Z | mm/min | 1~10000 | 1~10000 | 1~10000
Velocidad de husillo | rpm | 50~10000 (husillos inlineⅠ) / 50~5000 (husillos inlineⅠ) / 50~18000 (husillo eléctrico) | 50~6000 (husillos inline) / 50~12000 (husillo eléctrico) | 50~6000 (husillos inline)
Conicidad de husillo | mm | HSK63A | HSK100A | HSK100A
Diámetro de husillo | / | φ80 | φ100 | φ100
Tipo de transmisión | / | Continuo | / | /
Potencia motor husillo | kW | 15/18.5 (husillos inline) / 25/35 (husillo eléctrico) | 22/26 (husillos inline) / 25/55 (husillo eléctrico) | 22/26
Lubricación del husillo | / | Lubricación aceite y grasa (husillos inline) / Lubricación aceite-aire (husillo eléctrico) | Lubricación aceite y grasa (husillos inline) / Lubricación aceite-aire (husillo eléctrico) | Lubricación aceite y grasa
Capacidad del magazine | / | 24 | 28 | 28
Selección de herramienta | / | Aleatoria | Aleatoria | Aleatoria
Tiempo de cambio de herramienta | s | 7 (corte-corte) 1.5 (herramienta-herramienta) | 7 (corte-corte) 2.5 (herramienta-herramienta) | 7 (corte-corte) 2.5 (herramienta-herramienta)
Diámetro máximo de herramienta | mm | φ75 (espacio libre: φ150) | φ110 (espacio libre: φ230) | φ110 (espacio libre: φ230)
Longitud máxima de herramienta | mm | 360 | 390 | 390
Peso máximo de herramienta | kg | 8 | 20 | 20
Precisión de posicionamiento | mm | 0.008 | 0.008 | 0.008
Repetibilidad de posicionamiento | mm | 0.004 | 0.004 | 0.004
Dimensiones máquina (L*W) | mm*mm | 2000×4800 | 2100×5050 | 2300×5050
Peso neto | kg | 9000 | 11000 | 12000
Sistema CNC | / | FANUC 31i | FANUC 31i | FANUC 31i

Características técnicas

• Recorrido X/Y/Z (modelo típico MDL): 1000 / 800 / 630 mm.
• Rango de velocidad del husillo (típico): 50–6000 rpm (varía según la variante y el tipo de husillo).
• Velocidad máxima de avance de ejes: hasta 10 000 mm/min.
• Magazine de herramientas: 24–28 herramientas (según modelo).
• Opciones de cono de husillo: HSK63A, HSK100A según el modelo.
• Precisión de posicionamiento: 0.008 mm; repetibilidad: 0.004 mm.
• Controlador CNC recomendado: FANUC 31i (opción habitual en variantes MDL).
