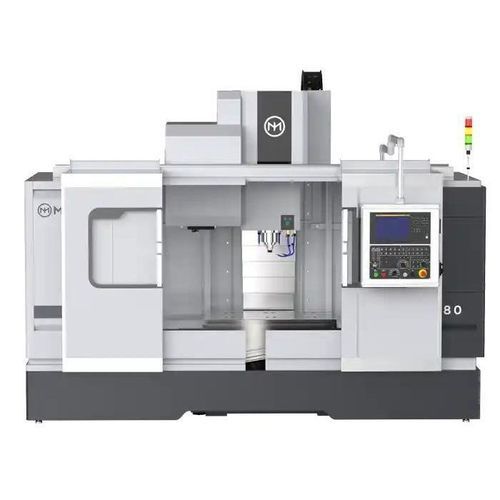

Centro de mecanizado 3 ejes VMC 1580

verticalpara aceropara aluminio

Descripción general
El VMC 1580 es un centro de mecanizado vertical CNC de alta velocidad diseñado para piezas de tamaño medio a grande. Ofrece recorridos X/Y/Z de 1500 × 800 × 700 mm y es apto para mecanizar matrices grandes, placas estructurales, marcos de aluminio y piezas de máquina. Sus elevadas velocidades de avance y de desplazamiento reducen los tiempos no productivos en producción.

Rendimiento destacado

• Desplazamiento rápido: 20 m/min (X/Y), 16 m/min (Z)
• Velocidad de avance máxima: 10.000 mm/min
• Tabla y soportes diseñados para piezas grandes y utillajes pesados

Características clave

• Recorridos amplios (1500×800×700 mm): Acepta moldes grandes, piezas tipo placa y ensamblajes.
• Velocidades de desplazamiento muy rápidas: X/Y 20 m/min · Z 16 m/min para minimizar los tiempos muertos.
• Alta capacidad de avance (10.000 mm/min): Mecanizado eficiente en desbaste y acabado de aluminio, acero y materiales de ingeniería.
• Estructura de fundición de gran masa: Base y columna rígidas que absorben vibraciones para mejorar la precisión dimensional.
• Sistema de herramientas flexible: Opciones de cambiador automático (típico 24–40 herramientas) para mecanizados multi-etapa en una sola configuración.

Configuraciones recomendadas

• Sistema de husillo: Husillos de alta precisión (SKF, NSK), opciones de husillo con refrigeración central.
• Sistema de avance: Motores servo o paso a paso, guías lineales y husillos de bolas.
• Sistema de refrigeración: Bomba centrífuga o de vibración; compatible con refrigerantes solubles en agua y a base de aceite.
• Control CNC: Compatible con FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, etc.
• Medición y monitorización: Escalas lineales Heidenhain, sondas Renishaw (OMP60/TS27R), detección de rotura de herramienta opcional.
• Otras opciones: Transportador de virutas, colector de niebla de aceite, enfriador de aceite, tanque de refrigerante, brazo robot multiarticulado.

Casos de aplicación (ejemplo)

• Pieza: Base de molde en aleación de aluminio 1420 × 780 × 90 mm.
• Configuración: VMC 1580 con husillo 10.000 rpm, 30T ATC, controlador Siemens.
• Resultados: Desbaste y acabado en una sola configuración; rugosidad Ra ≤ 1,2 μm; planitud dentro de 0,01 mm; tiempo de ciclo reducido ~27% y menor acabado manual.

Especificaciones del producto (selección)

• Tamaño de la mesa: 1700×800 mm
• Carga máxima de la mesa: 1500 kg
• Recorridos X/Y/Z: 1500 × 800 × 700 mm
• Distancia centro husillo-columna: 871 mm
• Distancia nariz husillo-superficie de mesa: 150–900 mm
• Velocidad máxima de avance: 10.000 mm/min
• Avance rápido máximo: 20 / 20 / 16 m/min
• Velocidad de husillo: 6000 r/min (VMC1580)
• Cono de husillo: BT50
• Potencia husillo: 15/18 kW
• Potencia motores servo X/Y/Z: 4,5/4,5/4,5 kW
• Tipo de guía: Dos líneas y una guía dura
• Ranuras en T: 5-22×145 mm
• Precisión de repetición: ±0,005 mm
• Magacín de herramientas: Tipo disco, típico 24 herramientas (configurable)
• Longitud máxima de herramienta: 300 mm
• Capacidad eléctrica: 30 kVA
• Dimensiones máquina (L×A×H): 4260×3545×3200 mm
• Peso neto (aprox): 12.000 kg

Especificaciones técnicas

• Modelo: VMC 1580
• Recorridos X/Y/Z: 1500 × 800 × 700 mm
• Velocidad máxima de avance: 10.000 mm/min
• Avance rápido (X/Y/Z): 20 / 20 / 16 m/min
• Velocidad de husillo: 6000 r/min
• Cono de husillo: BT50
• Potencia husillo: 15/18 kW
• Carga máxima de mesa: 1500 kg
• Precisión de repetición: ±0,005 mm
• Magacín de herramientas: Tipo disco, típico 24 herramientas (configurable)
• Opciones típicas: Escalas Heidenhain, sondas Renishaw, transportador de virutas, colector de niebla de aceite, tanque de refrigerante
