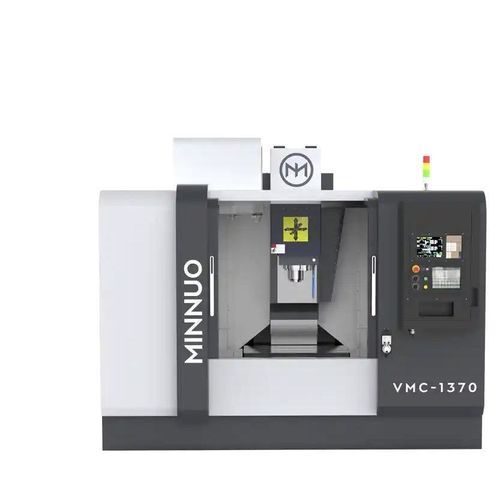

Centro de mecanizado 3 ejes VMC1370

verticalpara aceropara aluminio

Descripción del producto
El VMC1370 es un centro de mecanizado CNC vertical diseñado para el mecanizado multi-etapa de alta eficiencia de piezas medianas y grandes. Dispone de una carrera de 1300×700×700 mm, altas velocidades de desplazamiento y avance, y husillo BT40, apto para moldes, bastidores estructurales, piezas automotrices y carcasas electrónicas.

Detalles del modelo

• Recorridos X/Y/Z: 1300 × 700 × 700 mm
• Velocidad máxima de avance (X/Y/Z): 8000 mm/min
• Velocidad máxima de desplazamiento rápido (X/Y/Z): 20/20/15 m/min

Características clave

• Amplio volumen de trabajo (1300×700×700 mm) — admite placas, utillajes y piezas de carcasa.
• Desplazamiento rápido de alta velocidad (20/20/15 m/min) — reduce tiempos muertos entre operaciones.
• Avance 8000 mm/min — eficaz para eliminación de material en aluminio y aceros generales.
• Lecho y columna rígidos — garantizan estabilidad y consistencia térmica durante cortes intensos.
• Cambiador automático de herramientas (24 posiciones típico) — permite secuencias de mecanizado multi-etapa sin interrupciones.

Configuraciones recomendadas

• Husillo: husillos de alta precisión (SKF, NSK), refrigeración a través del husillo opcional.
• Sistema de alimentación: servomotores, guías lineales, husillos de bolas.
• Refrigeración: bombas centrífugas o de vibración; refrigerantes solubles en agua o a base de aceite.
• Control CNC: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi (según preferencia del cliente).
• Herramientas: cambiadores tipo disco/cadena/carrusel según requerimiento.
• Medición y monitorización: escalas lineales, detección de rotura de herramienta, sondas Renishaw (p. ej. OMP60, TS27R).
• Opciones de automatización: transportador de virutas, colector de niebla de aceite, enfriador de aceite, tanque de refrigerante, integración robótica multi-eje.

Caso de aplicación

• Cliente: proveedor de estructuras electrónicas (Tailandia).
• Pieza: bastidor soporte de aleación de aluminio, 1280 × 640 mm.
• Configuración empleada: VMC1370 con husillo 10.000 rpm, ATC 30 posiciones, controlador Siemens (ejemplo).
• Resultado: fresado del bastidor y perfilado de esquinas en un solo montaje; precisión de posicionamiento dentro de ±0,007 mm en toda la mesa.

Especificaciones del producto (valores seleccionados para VMC1370)
Tamaño de la mesa: 1500×700 mm
Carga máx. mesa: 900 kg
Recorridos X/Y/Z: 1300×700×700 mm
Distancia centro husillo - columna: 752 mm
Distancia cara husillo - mesa: 150–850 mm
Velocidad máxima de avance X/Y/Z: 8000 mm/min
Velocidad máxima de desplazamiento rápido X/Y/Z: 20/20/15 m/min
Velocidad husillo: 8000 r/min (estándar)
Cono husillo: BT40
Potencia husillo: 11/15 kW
Potencia servomotores X/Y/Z: 4/4/5 kW (típico)
Tipo de guías: guiado tres vías
Ranura en T: 5-18×145 mm
Repetibilidad: ±0,005 mm
Magacén de herramientas: disco, 24 herramientas (típico)
Peso máx. herramienta: 8 kg; longitud máx. herramienta: 300 mm
Capacidad eléctrica: 22 kVA
Dimensiones máquina (L×A×H): 3600×3000×2700 mm
Peso neto aprox.: 11000 kg

Especificaciones técnicas

• Modelo / Serie: VMC1370
• Volumen de trabajo (X×Y×Z): 1300 × 700 × 700 mm
• Mesa: 1500 × 700 mm, carga máx. 900 kg
• Velocidad máxima de avance: 8000 mm/min
• Velocidad máxima de desplazamiento rápido: 20/20/15 m/min (X/Y/Z)
• Husillo: 8000 r/min (estándar), cono BT40
• Potencia husillo: 11/15 kW (típico)
• Magacén de herramientas: ATC disco, 24 herramientas (típico); peso máx. herramienta 8 kg, longitud 300 mm
• Repetibilidad: ±0,005 mm
• Controles típicos: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi
• Opciones: sistemas de refrigeración, transportador de virutas, sondaje Renishaw, varios tipos de ATC, automatización
• Huella (L×A×H): ~3600×3000×2700 mm; peso ~11000 kg
