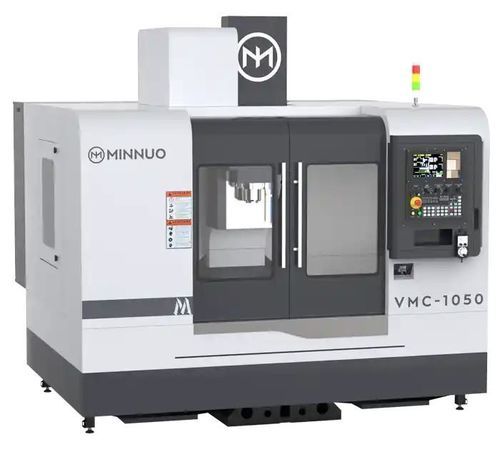

Centro de mecanizado 3 ejes VMC1050

verticalBT 4024 herramientas

Resumen
El VMC1050 es un centro de mecanizado vertical CNC de 3 ejes diseñado para piezas de tamaño medio y componentes de moldes en sectores como la automoción y la aeronáutica. Ofrece mecanizado a alta velocidad, estructura rígida y versatilidad para fresado, taladrado, roscado y mandrinado.

Detalles del modelo

• Recorrido X, Y, Z: 1000 × 500 × 600 mm
• Velocidad de avance máxima (X/Y/Z): 10.000 mm/min
• Avance rápido máximo (X/Y/Z): 32 / 32 / 24 m/min

Características principales

• Rango de recorrido: 1000 mm (X), 500 mm (Y), 600 mm (Z) adecuado para componentes y moldes de tamaño medio.
• Alta velocidad: avance máximo 10.000 mm/min y avance rápido hasta 32 m/min en los ejes X/Y para reducir tiempos de ciclo.
• Operaciones múltiples: compatible con fresado, taladrado, roscado y mandrinado en una sola configuración.
• Precisión y repetibilidad: precisión de posicionamiento repetible ±0,004 mm para producción con tolerancias ajustadas.
• Diseño robusto: construcción rígida para mantener la estabilidad en cortes intensivos y ciclos largos.

Configuraciones recomendadas

• Husillo: opciones de alta precisión (SKF, NSK); opción de husillo con refrigeración central.
• Sistema de avance: servomotores con husillo de bolas y guías lineales.
• Refrigeración: bombas centrífugas o por vibración; refrigerantes solubles en agua o a base de aceite.
• Control CNC: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi (controladores de alto rendimiento compatibles).
• Herramientas: cambiadores de herramientas tipo disco, cadena o lineales.
• Medición y monitorización: reglas lineales Heidenhain, sondas Renishaw (OMP60, TS27R), detección de rotura de herramienta.
• Opciones: transportador de virutas, colector de niebla de aceite, enfriador de aceite, tanque de refrigerante, integración con robot multi-eje.

Caso de aplicación

• Pieza: cavidades de moldes de precisión y pequeñas piezas estructurales.
• Configuración: VMC1050 equipado con cambiador automático de herramienta y transportador de virutas para desbaste y acabado combinados.
• Resultados: tolerancias ajustadas alcanzadas (ej. ±0,005 mm en geometrías de moldes complejas), ~20% de reducción del tiempo de mecanizado mediante corte a alta velocidad y cambios de herramienta automatizados, mejora del acabado superficial y menor desgaste de herramienta con refrigeración optimizada.
• Beneficio para el cliente: aumento de la capacidad de producción al consolidar operaciones de desbaste y acabado en una sola puesta en máquina.

Especificaciones del producto (extracto de la tabla comparativa)
Specifications | unit | VMC650 | VMC855 | VMC1050 | VMC1160 | VMC1370 | VMC1580
Table size | mm | 900×400 | 1000×550 | 1000×530 | 1200x600 | 1500×700 | 1700×800
Table maximum load | kg | 350 | 500 | 600 | 1000 | 900 | 1500
X/Y/Z axis travel | mm | 650×400×500 | 800×550×550 | 1000×500×600 | 1100×600×600 | 1300×700×700 | 1500×800×700
Distance between spindle center and column | mm | 476 | 590 | 580 | 650 | 752 | 871
Distance between spindle end face and worktable surface | mm | 100-600 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900
X/Y/Z Max. feed speed | mm/min | 10000 | 10000 | 10000 | 10000 | 8000 | 10000
X/Y/Z Max. Rapid traverse | m/min | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16
Spindle speed | r/min | 8000 | 8000 | 8000 | 8000 | 8000 | 6000
Spindle taper | type | BT40 | BT40 | BT40 | BT40 | BT40 | BT50
Spindle motor power | kW | 5.5/7.5 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18
X/Y/Z axis servo motor power (VMC1050) | kW | — | — | 3.9/3.9/3.6 | — | — | —

Especificaciones técnicas

• Modelo: VMC1050
• Recorrido X/Y/Z: 1000 × 500 × 600 mm
• Carga máxima de mesa: 600 kg
• Distancia centro husillo–columna: 580 mm
• Husillo–superficie mesa: 140–740 mm
• Velocidad de avance máx.: 10.000 mm/min
• Avance rápido máx.: 32 / 32 / 24 m/min (X/Y/Z)
• Velocidad husillo: 8.000 r/min
• Conicidad husillo: BT40
• Potencia motor husillo: 7.5 / 11 kW
• Potencia servomotores X/Y/Z: 3.9 / 3.9 / 3.6 kW
• Tipo de guía: rieles
• Ranura en T: 5-18×90 mm
• Precisión de repetición: ±0,004 mm
• Revista de herramientas: tipo disco, capacidad 24 herramientas
• Peso máximo herramienta: 8 kg
• Longitud máxima herramienta: 250 / 300 mm
• Potencia eléctrica: 15 kVA
• Dimensiones máquina (L×A×H): 3200 × 2420 × 2400 mm
• Peso neto (aprox.): 6000 kg
