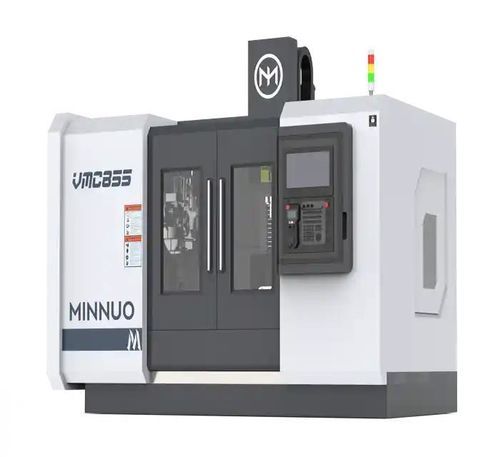

Centro de mecanizado CNC 3 ejes VMC855

verticalde fresadode fileteado

Descripción del producto
El VMC855 es un centro de mecanizado vertical CNC diseñado para el mecanizado de alta precisión de piezas y moldes de tamaño medio. Admite fresado, taladrado, roscado y mandrinado con un amplio recorrido y una construcción rígida y estable para resultados consistentes en entornos de producción.

Características clave

• Amplio recorrido: X 800 mm, Y 550 mm, Z 550 mm — adecuado para piezas y moldes de tamaño medio.
• Mecanizado a alta velocidad: Avance máximo 10 000 mm/min y desplazamiento rápido hasta 32 m/min para ciclos eficientes.
• Operaciones versátiles: Fresado, taladrado, roscado, mandrinado y capacidad multioperación.
• Precisión: Exactitud de posicionamiento repetible ±0,004 mm para tolerancias ajustadas en desbaste y acabado.
• Diseño estable: Estructura rígida para manejar piezas grandes o pesadas manteniendo la precisión.

Configuraciones recomendadas

• Sistema de husillo: Husillos de alta precisión (SKF, NSK), opción de husillo con refrigeración central.
• Sistema de avance: Opciones de servomotor o motor paso a paso; guías lineales y tornillo de bolas.
• Sistema de refrigeración: Bombas centrífugas o de vibración; refrigerantes solubles en agua o a base de aceite.
• Control CNC: Compatible con FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, etc.
• Sistema de herramientas: Cambiadores por disco, tipo cadena o lineales.
• Medición y monitoreo: Reglas lineales Heidenhain; sondas Renishaw OMP60/TS27R; detección de rotura de herramienta.
• Otras opciones: Transportador de virutas, colector de niebla de aceite, enfriador de aceite, tanque de agua de refrigeración, brazo robot multifuncional.

Caso de aplicación

• Cliente: Fabricante de piezas automotrices (Japón).
• Piezas: Componentes de motor de precisión y piezas de transmisión.
• Resultados: Tolerancias ajustadas alcanzadas (±0,005 mm), mejor acabado superficial, reducción del tiempo de ciclo, alta repetibilidad y aumento del rendimiento.

Especificaciones del producto (extracto para VMC855)
Specifications | unidad | VMC855
Tamaño mesa | mm | 1000×550
Carga máxima mesa | kg | 500
Recorrido X/Y/Z | mm | 800×550×550
Distancia entre centro de husillo y columna | mm | 590
Distancia entre cara del husillo y superficie de la mesa | mm | 120-670
Velocidad máxima de avance X/Y/Z | mm/min | 10000
Avance rápido máximo X/Y/Z | m/min | 32/32/30
Velocidad del husillo | r/min | 8000
Cono de husillo | tipo | BT40
Potencia del motor del husillo | kW | 7.5/11
Potencia servomotores X/Y/Z | kW | 3.9/3.9/3.6
Tipo de guía | - | rails
Precisión de posicionamiento repetible | mm | ±0.004
Magacín de herramientas | - | Disco (cambiador)
Capacidad de herramientas | - | 24T
Peso máximo de herramienta | kg | 8
Longitud máxima herramienta | mm | 300
Capacidad eléctrica | kVA | 15
Dimensiones máquina (L×W×H) | mm | 2600×2380×2700
Peso neto (aprox.) | kg | 5000

Especificaciones técnicas

• Modelo: VMC855
• Recorrido X/Y/Z: 800 × 550 × 550 mm
• Tamaño mesa: 1000 × 550 mm
• Carga máxima mesa: 500 kg
• Velocidad máxima de avance (X/Y/Z): 10 000 mm/min
• Avance rápido máximo (X/Y/Z): 32/32/30 m/min
• Velocidad de husillo: 8000 r/min
• Cono de husillo: BT40
• Potencia husillo: 7.5/11 kW
• Potencia servomotores X/Y/Z: 3.9/3.9/3.6 kW
• Precisión de posicionamiento repetible: ±0,004 mm
• Capacidad herramientas: 24 herramientas (disco)
• Peso máximo herramienta: 8 kg
• Dimensiones máquina (L×W×H): 2600×2380×2700 mm
• Peso neto aprox.: 5000 kg
