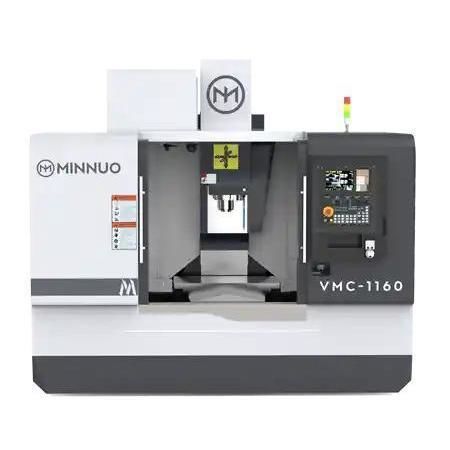

Centro de mecanizado 3 ejes VMC 1160

verticalpara aceropara aluminio

Resumen del producto
El VMC 1160 es un centro de mecanizado vertical diseñado para el mecanizado de precisión de piezas de tamaño medio. Desplazamiento de trabajo: 1100 × 600 × 600 mm. Carga máxima de la mesa: 1000 kg. Velocidad de avance máx.: 10.000 mm/min. Avance rápido máx. (X/Y/Z): 32/32/30 m/min. Indicado para fresado de alta velocidad de moldes, placas, soportes y bases de utillaje en diversos materiales.

Características clave

• Recorrido 1100×600×600 mm — admite piezas medianas como cavidades de molde y bases de utillaje.
• Avance rápido elevado — hasta 32/32/30 m/min para reducir tiempos no productivos.
• Avance máx. 10.000 mm/min — permite desbaste rápido y acabado fino en aluminio y acero.
• Estructura de fundición de alta inercia — mejora la amortiguación de vibraciones y la estabilidad de corte.
• Opciones ATC (normalmente 24 herramientas, tipo disco) — facilita mecanizados automatizados multi-etapa.

Detalles de la máquina (extracto)

• Recorrido ejes X/Y/Z: 1100 × 600 × 600 mm
• Velocidad de avance máx. X/Y/Z: 10.000 mm/min
• Velocidad de avance rápido X/Y/Z: 32/32/30 m/min

Configuraciones recomendadas

• Husillo: husillos de alta precisión (SKF, NSK), opción refrigeración centrada.
• Sistema de avance: servomotores, guías lineales, husillos de bolas.
• Refrigeración: bombas centrífugas o de vibración, refrigerante soluble en agua o a base de aceite.
• CNC: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi.
• Herramientas: cambiadores en carrusel, cadena o lineal.
• Medición y monitorización: reglas lineales Heidenhain, detección de rotura de herramienta, sondas Renishaw OMP60/TS27R.
• Extras: transportador de virutas, colector de niebla de aceite, enfriador de aceite, depósito de agua de refrigeración, robot multiarticulado.

Caso de aplicación

• Cliente: proveedor de utillajes de precisión (Corea del Sur).
• Pieza: base de utillaje en acero y aluminio, 980 × 580 mm.
• Configuración: VMC 1160 con husillo 8000 rpm, ATC 30T, controlador FANUC.
• Resultados: fresado de cara a alta velocidad, contorneado y roscado en una sola sujeción; rugosidad superficial Ra ≤ 1,2 μm; consistencia dimensional dentro de ±0,007 mm.

Especificaciones del producto (selección)
Tamaño mesa | unidad | VMC650 | VMC855 | VMC1050 | VMC1160 | VMC1370 | VMC1580
Carga máxima mesa | kg | 350 | 500 | 600 | 1000 | 900 | 1500
Recorrido X/Y/Z | mm | 650×400×500 | 800×550×550 | 1000×500×600 | 1100×600×600 | 1300×700×700 | 1500×800×700
Distancia centro husillo-columna | mm | 476 | 590 | 580 | 650 | 752 | 871
Distancia cara husillo-superficie mesa | mm | 100-600 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900
Velocidad avance máx. X/Y/Z | mm/min | 10000 | 10000 | 10000 | 10000 | 8000 | 10000
Velocidad rápida X/Y/Z | m/min | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16
Velocidad husillo | r/min | 8000 | 8000 | 8000 | 8000 | 8000 | 6000
Conicidad husillo | tipo | BT40 | BT40 | BT40 | BT40 | BT40 | BT50
Potencia motor husillo | kW | 5.5/7.5 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18
Precisión repetición posicionamiento | mm | ±0.004 | ±0.004 | ±0.004 | ±0.005 | ±0.005 | ±0.005
Revista de herramientas | tipo | Bucket/Disc | Disc (varios) (VMC1160 usa opciones tipo disco)
Capacidad de herramientas | | 16T/16T | 24T | 24T | 24T | 24T | 24T
Peso máximo herramienta | kg | 7 | 8 | 8 | 8 | 8 | 15
Dimensiones máquina (L×A×H) | mm | 2300×2000×2300 | 2600×2380×2700 | 3200×2420×2400 | 3100×2490×2380 | 3600×3000×2700 | 4260×3545×3200
Peso neto (aprox.) | kg | 4500 | 5000 | 6000 | 7000 | 11000 | 12000

Especificaciones técnicas

• Modelo: VMC 1160 (serie VMC)
• Recorrido (X×Y×Z): 1100 × 600 × 600 mm
• Carga máxima mesa: 1000 kg
• Velocidad de avance máx.: 10.000 mm/min
• Velocidad rápida máx. (X/Y/Z): 32/32/30 m/min
• Velocidad husillo (estándar): 8.000 r/min
• Conicidad husillo: BT40 (según opción)
• Potencia motor husillo: hasta 11/15 kW (según configuración)
• Revista de herramientas: tipo disco, capacidad típica 24 herramientas
• Precisión de repetibilidad: típ. ±0,005 mm (VMC1160)
• Dimensiones máquina (L×A×H): aprox. 3100 × 2490 × 2380 mm
• Peso neto (aprox.): 7000 kg
• Construcción: bancada en fundición Meehanite para alta rigidez en fresado a alta velocidad
