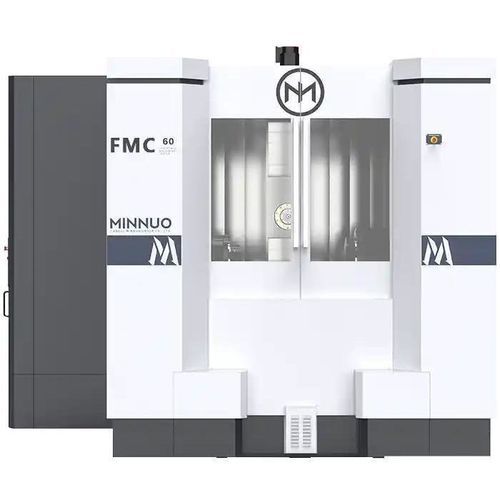

Centro de mecanizado 5 ejes FMC series

horizontalcon cambiador de palets

Descripción del producto
La serie FMC es una célula de fabricación horizontal 5 ejes diseñada para el mecanizado automatizado de múltiples caras en piezas de pequeño a medio tamaño. Disponible con mesa rotativa 500×500 mm (FMC5008), carga máxima de mesa de 400 kg y recorridos de ejes adecuados para cavidades profundas y perfiles largos.

Características clave

• Mesa rotativa 500×500 mm: permite mecanizar 4 caras en una sola sujeción, reduciendo tiempos de reposicionamiento.
• Carga máx. de mesa 400 kg: admite piezas de peso medio como carcasas fundidas, cuerpos de válvulas y alojamientos de engranajes.
• Recorridos de ejes (FMC5008): X 780 mm · Y 750 mm · Z 800 mm — apto para cavidades profundas y perfiles largos.
• Diseño horizontal con evacuación de virutas por gravedad: mejora la vida útil de la herramienta y la calidad superficial.
• Preparada para FMS: integración con pools de palets, brazos de carga y automatización en línea.

Configuraciones recomendadas

• Plataforma de trabajo: mesa rotativa horizontal, sistema de doble palet, mesa rotativa de alta precisión (ejes B + C).
• Husillo: husillo de alta precisión, refrigerado por agua o de alto par.
• Refrigeración: refrigeración interna, sistema de alta presión o nebulización.
• Automatización: cambiador automático de herramientas (ATC), sistema de medición automática de herramientas (ATMS), carga/descarga automática.
• CNC: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, etc.
• Precisión: sistema de medición por interferómetro láser, compensación térmica, retroalimentación por regla lineal, sistemas de codificadores.
• Transmisión: servomotores de alta carga, servomotores de alta velocidad.
• Seguridad: cerramiento completo, sistema de parada de emergencia.

Caso de aplicación

• Cliente: Subcontratista de maquinaria de precisión (Europa).
• Pieza: Carcasa de engranaje de aluminio fundido.
• Configuración: FMC con cambiador de palets, ATC de 60 estaciones, mesa rotativa, palpador Renishaw.
• Resultados: Mecanizado de 4 caras en una sola configuración sin volteo manual; tiempo de ciclo reducido en 45 % frente a máquina vertical con volteo manual; acabado superficial Ra ≤ 1,0 μm; precisión ±0,006 mm en 300 mm de perfil; operación continua 24/7 con cargador robotizado.

Especificaciones del producto

• Modelos: FMC4008 / FMC5008.
• Tamaño de mesa (mm): 400×400 / 500×500.
• Carga máx. mesa (kg): 400 / 400.
• Indexado de mesa (A×C °): 1°×360° / 1°×360°.
• Número de mesas intercambiables: 8 / 8.
• Recorridos X/Y/Z (mm): 630/620/710 / 780/750/800.
• Velocidad rápida (m/min): 60 / 54.
• Velocidad de husillo (rpm): hasta 10.000 / hasta 8.000.
• Sujeción de herramientas: BT40 (FMC4008) / BT50 (FMC5008); armario de herramientas 40 posiciones.
• Tiempo de cambio de herramienta: 1,2 s (herramienta‑herramienta) / 3,4 s (corte‑corte) — FMC4008; 2,0 s / 4,2 s — FMC5008.
• Peso máx. herramienta (kg): 8 / 25. Longitud máx. herramienta (mm): 350 / 500.
• Tiempo de conmutación de estación (s): 5 / 6.
• Peso máquina (kg): 10.000 / 19.000. Dimensiones en planta (mm): 4000×7400 / 4090×7955.

Especificaciones técnicas

• Nombre de la serie: FMC Series.
• Mesa rotativa: 500×500 mm (FMC5008).
• Carga máxima de mesa: 400 kg.
• Recorridos de ejes (FMC5008): X 780 mm, Y 750 mm, Z 800 mm.
• Indexado de mesa: 1° × 360° (A × C).
• Avance rápido: hasta 54 m/min (FMC5008) / 60 m/min (FMC4008).
• Opciones de husillo: hasta 10.000 rpm (FMC4008) / 8.000 rpm (FMC5008).
• Herramientas: BT40 o BT50; armario de 40 posiciones.
• Peso y huella: desde 10.000 kg y 4000×7400 mm hasta 19.000 kg y 4090×7955 mm.
