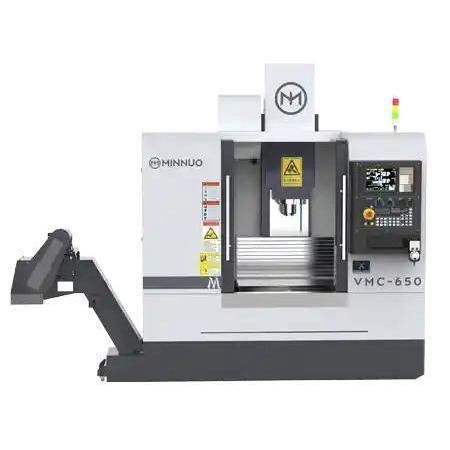

Centro de mecanizado CNC 3 ejes VMC650

verticalde fresadode fileteado

Descripción del producto
El VMC650 es un centro de mecanizado vertical CNC para fresado, taladrado, roscado y mandrinado de piezas y moldes de tamaño medio. Combina una estructura rígida con componentes de precisión para mantener la exactitud en operaciones de desbaste y acabado, apto para entornos de producción industrial.

Detalles principales del modelo

• Recorridos X/Y/Z: 650 x 400 x 500 mm
• Velocidad máxima de avance (X/Y/Z): 10.000 mm/min
• Avance rápido máximo (X/Y/Z): 32/32/30 m/min

Características clave

• Rango de recorrido: 650 mm (X) × 400 mm (Y) × 500 mm (Z) para piezas y moldes medianos.
• Capacidad de alta velocidad: Avance máx. 10.000 mm/min y avances rápidos hasta 32 m/min en X/Y.
• Multiproceso: Permite fresado, taladrado, roscado y mandrinado en una sola preparación.
• Componentes de precisión: Diseñado para mecanizar geometrías complejas con repetibilidad ±0,004 mm.
• Construcción robusta: Bastidor rígido y guías lineales para estabilidad en cortes exigentes.

Configuraciones recomendadas

• Mesas de trabajo: Mesa fija o mesa rotativa
• Husillo: Opciones de husillo alta precisión, alta velocidad o alto par
• Refrigeración: Refrigeración interna, alta presión, niebla
• Sistema de accionamiento: Servo, motor lineal, servo de alta carga
• Control CNC: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, etc.
• Automatización: Cambiador automático de herramientas (ATC), medición automática de herramientas, carga/descarga automática
• Medios de precisión: Interferómetro láser, compensación térmica, retroalimentación por escala lineal
• Control de vibraciones: Control activo de vibraciones, compensación inteligente
• Seguridad: Carcasa completa, sistema de paro de emergencia

Caso de aplicación

• Cliente: Fabricante de moldes de precisión (Corea del Sur)
• Pieza: Cavidades de moldes complejas y piezas metálicas
• Configuración: VMC650 con cambiador automático de herramientas y transportador de virutas
• Resultados: Tolerancias de ±0,005 mm en cavidades complejas; tiempo de mecanizado reducido ~20% por corte a alta velocidad y avances rápidos; mejor acabado superficial y menor desgaste de herramienta; desbaste y acabado en una sola preparación.
• Opinión del cliente: Aumento del rendimiento y de la precisión, flujo de trabajo optimizado.

Especificaciones del producto

• Tamaño de la mesa: 900 × 400 mm
• Carga máxima mesa: 350 kg
• Distancia centro husillo – columna: 476 mm
• Distancia boca husillo – mesa: 100–600 mm
• Velocidad husillo: 8.000 rpm
• Cono husillo: BT40
• Potencia husillo: 5,5 / 7,5 kW
• Potencias servomotor (X/Y/Z): 2,6 / 2,6 / 2,8 kW
• Tipo de guías: Carriles lineales
• Ranuras en T: 3 × 18 × 125 mm
• Repetibilidad: ±0,004 mm
• Magacín de herramientas: Bucket / Disc, capacidad 16 herramientas
• Peso máximo herramienta: 7 kg
• Longitud máxima herramienta: 250 / 300 mm
• Potencia eléctrica: 10 kVA
• Dimensiones máquina (L×A×H): 2300 × 2000 × 2300 mm
• Peso neto aprox.: 4.500 kg
