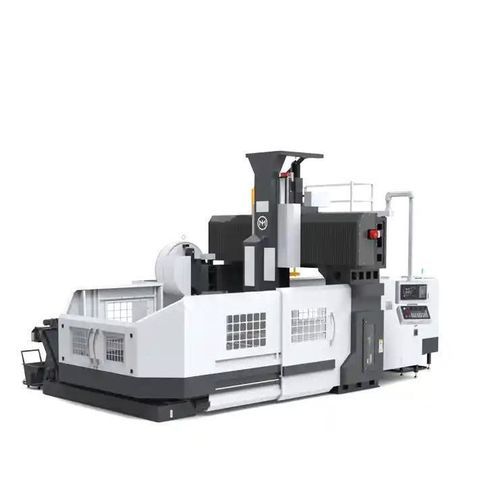

Taladradora-fresadora CNC XH1516

tipo pórtico3 ejespara perfiles estructurales

Visión general
La serie XH1516/XH1625 es un centro de mecanizado pórtico de alta rigidez diseñado para taladrado pesado, fresado y mecanizado complejo de grandes componentes. Incorpora un husillo con cabeza de engranajes de doble velocidad con refrigeración a través del husillo, compatibilidad con mesas rotatorias CNC y un cambiador automático de herramientas (ATC) rápido, ofreciendo precisión, rigidez y productividad para grandes placas, moldes y piezas estructurales.

Parámetros técnicos principales

• Recorrido eje X: 1600 mm
• Recorrido eje Y: 1500 mm
• Recorrido eje Z: 750/500 mm
• Velocidad husillo: 6000 / 3000 rpm (doble velocidad)

Características clave

• Gran rango de recorrido – 1600 mm (X), 1500 mm (Y), 750/500 mm (Z) para soportar una amplia variedad de piezas de gran tamaño.
• Estructura de alta rigidez – diseño de pórtico con puente fijo para mayor rigidez y amortiguación de vibraciones al mecanizar piezas pesadas.
• Opciones de husillo – husillo con cabeza de engranajes de doble velocidad apto para fresado a alta velocidad y corte pesado de alto par (6000 rpm / 3000 rpm).
• Capacidad para trabajo pesado – construcción robusta para manejar piezas grandes y complejas con mínima deformación.
• Control CNC optimizado – compatible con sistemas CNC de alto rendimiento para fresado y taladrado precisos (FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, etc.).

Configuraciones recomendadas

• Husillos: rodamientos de alta precisión (SKF, NSK); opciones: alta velocidad, refrigerado por aire o por agua.
• Sistema de control CNC: FANUC / Siemens / GSK / KND / SYNTEC / Mitsubishi (elección del cliente).
• Herramientas de sujeción: plato magnético, sujeción en V, dispositivos de mesa fija.
• Sistema de accionamiento: accionamiento por servomotor, accionamiento por motor lineal o sistemas de doble accionamiento.
• Sistema de herramientas: magazine de cadena para 40 herramientas, magazine de 24 herramientas, sistemas automáticos de cambio de cabezal.
• Sistema de refrigeración: refrigeración a alta presión, refrigeración integrada, nebulización, suministro automático de fluido de corte.
• Opciones auxiliares: transportador de virutas de tornillo, transportador de cinta magnética articulado, cargador pórtico, sonda Renishaw OMP60, palpador de herramienta Renishaw TS27R.

Caso de aplicación (ejemplo)

• Cliente: Fabricante aeroespacial (EE. UU.)
• Caso de uso: Mecanizado de grandes componentes aeroespaciales de alta precisión
• Configuración típica: XH1520 configurado con cambiador automático de herramientas, husillo de alta velocidad y sistema de refrigeración
• Resultados obtenidos: Precisión dimensional mantenida dentro de ±0.003 mm; acabado superficial mejorado a Ra ≤ 1.5 μm; tiempo de ciclo de producción reducido en 18%

Notas funcionales / Preguntas frecuentes (solo producto)

• El pórtico de taladrado y fresado integra alta capacidad de taladrado y alto par de fresado, permitiendo múltiples procesos (taladrado, roscado, fresado en bruto/final) en una sola preparación.
• La estructura estándar incluye un puente fijo de alta rigidez, bancada móvil (eje Z), husillos accionados por servomotores y cambiadores de herramienta automáticos y cabezas multihusillo opcionales.
• La precisión se asegura mediante fundiciones Meehanite, calibración láser, balanceo dinámico de husillos y pruebas de mecanizado a plena carga antes de la entrega.

Especificaciones técnicas

• Modelo / Serie: XH1516 / XH1625 Series
• Estructura: pórtico de puente fijo, fundición de alta rigidez
• Recorridos: X 1600 mm; Y 1500 mm; Z 750/500 mm
• Husillo: husillo con cabeza de engranajes de doble velocidad (6000 rpm / 3000 rpm); opciones de alta velocidad o alto par; refrigeración a través del husillo
• Herramientas: ATC rápido; magazines de 24/40 herramientas opcionales; sistema automático de cambio de cabezal
• Compatibilidad CNC: FANUC / Siemens / GSK / KND / SYNTEC / Mitsubishi (seleccionable)
• Refrigeración / Gestión de virutas: refrigeración a alta presión, nebulización, suministro automático de fluido de corte; transportadores de virutas de tornillo o cinta magnética
• Metrología & Automatización opcionales: mesa rotativa CNC, sonda Renishaw OMP60, palpador Renishaw TS27R, cargador pórtico
• Aplicaciones típicas: grandes placas estructurales, moldes, bancadas de máquinas, bridas de torres eólicas, placas de puentes, componentes de transporte ferroviario, piezas aeroespaciales
