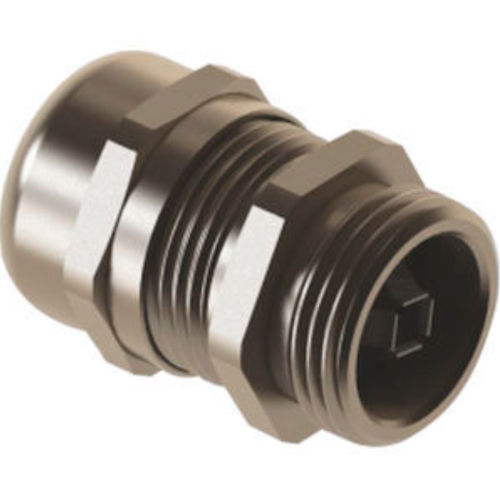

Prensaestopas con blindaje CEM OMBT 01
de latón niqueladode acero inoxidablede caucho de nitrilo butadieno (NBR)

Prensaestopas con blindaje CEM - OMBT 01 - ORTAC - de latón niquelado / de acero inoxidable / de caucho de nitrilo butadieno (NBR)
Prensaestopas con blindaje CEM - OMBT 01 - ORTAC - de latón niquelado / de acero inoxidable / de caucho de nitrilo butadieno (NBR)
Prensaestopas con blindaje CEM - OMBT 01 - ORTAC - de latón niquelado / de acero inoxidable / de caucho de nitrilo butadieno (NBR) - imagen - 2
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de ORTAC

Características

Material
de PA6, de caucho de nitrilo butadieno (NBR), de latón niquelado, de acero inoxidable
Tipo de protección
con blindaje CEM, IP68
Otras características
con roscado PG, métrico
Diámetro del cable

Mín.: 3 mm
(0,12 in)

Máx.: 70 mm
(2,76 in)

Rango de sujeción

Mín.: 3 mm
(0,1 in)

Máx.: 70 mm
(2,8 in)

Temperatura de servicio

Mín.: -40 °C
(-40 °F)

Máx.: 150 °C
(302 °F)

Descripción

Producto
Prensaestopas metálico EMC de la serie OMBT/OPBT diseñado para garantizar la continuidad EMC y el sellado de cables apantallados. Disponible en roscas métricas (EN 60423) y PG (DIN 40430) para envolventes industriales con protección IP68.

Materiales y componentes
  • Tuerca ciega: Latón niquelado
  • Inserto de sujeción: Poliamida PA6 V2
  • Anillo de sellado: TPV
  • Resorte EMC: AISI 301
  • Cuerpo de la prensaestopas: Latón niquelado
  • O-ring: NBR
  • Rosca de conexión: Métrica (EN 60423) / PG (DIN 40430)


Propiedades
  • Fácil de montar
  • Para cables apantallados (continuidad EMC)
  • Apto para cables con o sin funda interior
  • Alta conductividad para garantizar la continuidad de la pantalla


Datos técnicos
AG Thread | Code | H (mm) | GL (mm) | Wrench B (mm) | Wrench C (mm) | Clamping Range (mm)
M 12 x 1,5 | OMBT 01 | 26 | 6 | 17 | 17 | 3 - 6,5
M 16 x 1,5 | OMBT 02 | 23 | 7 | 19 | 17 | 4 - 8
M 20 x 1,5 | OMBT 03 | 26,5 | 8 | 22 | 22 | 6 - 12
M 25 x 1,5 | OMBT 04 | 28 | 8 | 27 | 24 | 10 - 14
M 32 x 1,5 | OMBT 05 | 31,5 | 9 | 36 | 30 | 13 - 18
M 40 x 1,5 | OMBT 06 | 38 | 9 | 46 | 41 | 18 - 25
M 50 x 1,5 | OMBT 07 | 43 | 9 | 55 | 50 | 22 - 32
M 63 x 1,5 | OMBT 08 | 48 | 14 | 70 | 65 | 33 - 44
M 75 x 1,5 | OMBT 18 | 58 | 20 | 90 | 90 | 50 - 63
M 90 x 2,0 | OMBT 19 | 61 | 20 | 100 | 100 | 60 - 70

PG Thread | Code | H (mm) | GL (mm) | Wrench B (mm) | Wrench C (mm) | Clamping Range (mm)
PG 7 | OPBT 01 | 26 | 6 | 17 | 17 | 3 - 6,5
PG 9 | OPBT 02 | 23 | 6 | 17 | 17 | 4 - 8
PG 11 | OPBT 03 | 24,5 | 6 | 22 | 22 | 5 - 10
PG 13,5 | OPBT 04 | 26,5 | 6,5 | 22 | 22 | 6 - 12
PG 16 | OPBT 05 | 28 | 6,5 | 24 | 24 | 10 - 14
PG 21 | OPBT 06 | 31,5 | 7 | 30 | 30 | 13 - 18
PG 29 | OPBT 07 | 43 | 8 | 41 | 41 | 18 - 25
PG 36 | OPBT 08 | 47 | 9 | 50 | 50 | 22 - 32
PG 42 | OPBT 09 | 48 | 12 | 60 | 60 | 30 - 38
PG 48 | OPBT 10 | 52 | 14 | 65 | 65 | 33 - 44

Especificaciones técnicas
  • Tuerca ciega: Latón niquelado
  • Inserto de sujeción: Poliamida PA6 V2
  • Anillo de sellado: TPV
  • Resorte EMC: AISI 301
  • Cuerpo: Latón niquelado
  • O-ring: NBR
  • Rosca de conexión: Métrica (EN 60423) y PG (DIN 40430)
  • Protección: IP68 hasta 5 bar
  • Rangos de temperatura: -20 °C a +100 °C (estándar) y -40 °C a +150 °C (extendido)
  • Diseñado para cables apantallados; apto para cables con o sin funda interior
  • Alta conductividad para mantener la continuidad EMC
