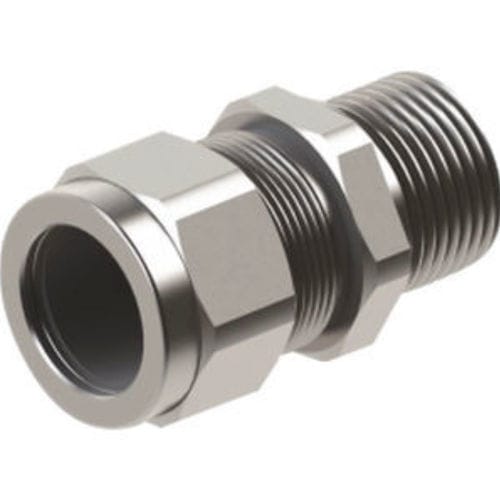

Prensaestopas de latón WUG seriesde latón niqueladode aluminiode acero inoxidable
Añadir a mis favoritos
Añadir al comparador
Características
- Material
- de latón niquelado, de latón, de acero inoxidable, de aluminio
- Tipo de protección
- IP68, IP66, para zona peligrosa
- Otras características
- con roscado PG, NPT, para cable armado, de rosca
- Diámetro del cable
Máx.: 67,9 mm
(2,67 in)Mín.: 6,1 mm
(0,24 in)- Diámetro de roscado
Máx.: 75 mm
(2,95 in)Mín.: 16 mm
(0,63 in)- Rango de sujeción
Máx.: 67,9 mm
(2,7 in)Mín.: 6,1 mm
(0,2 in)- Temperatura de servicio
Máx.: 180 °C
(356 °F)Mín.: -60 °C
(-76 °F)
Descripción
Resumen
Prensaestopas no blindados serie WUG de compresión simple, diseñados para cables SWA y cables similares; aptos para instalaciones industriales exigentes y áreas con requisitos antideflagrantes.
Detalles del producto
Tipo: WUG (prensaestopas de compresión simple)
Certificados: PT, CE, RoHS, ISO9001, ISO14001, ISO45001
Material: Latón MS58 (con o sin niquelado); Acero inoxidable AISI303; Acero inoxidable AISI316L; Aluminio
Normas: EN 60079-0:2012; EN 60079-1:2007; EN 60079-31:2009
Grado de protección: IP66 / IP68
Rangos de temperatura según el material de sello: NBR -30 °C a +120 °C; Neopreno -40 °C a +100 °C; Silicona -60 °C a +180 °C; TPE/V -30 °C a +100 °C
Compatibilidad de cables: SWA (single wire armour); STA y otros tipos opcionales
Datos técnicos (dimensiones del producto y códigos)
Header: Product Size | Product Code | Standard AG | AG NPT | AG | B Min - Max | GL min. mm | C mm / B
16 | WUGXX/16/X | M16x1,5 | 1/2" | PG9 | 6,1 - 11,6 | GL min. 15,0 | C 20 | 24
20s | WUGXX/20s/X | M20sx1,5 | 1/2" | PG11ss | 6,1 - 13,2 | GL min. 15,0 | C 24 | 24
20 | WUGXX/20/X | M20x1,5 | 1/2" | PG11s | 9,5 - 15,9 | GL min. 15 | C 24 | 24
25 | WUGXX/25/X | M25x1,5 | 3/4" | PG13,5 | 12,5 - 20,5 | GL min. 15 | C 30 | 30
32 | WUGXX/32/X | M32x1,5 | 1" | PG21s | 18,2 - 26,2 | GL min. 15 | C 38 | 38
40 | WUGXX/40/X | M40x1,5 | 1 1/4" | PG21 | 23,7 - 33,9 | GL min. 15 | C 45 | 45
50 | WUGXX/50/X | M50x1,5 | 1 1/2" | PG29 | 27,9 - 40,4 | GL min. 15 | C 55 | 55
63s | WUGXX/63s/X | M63sx1,5 | 2" | PG36s | 40,4 - 51 | GL min. 15 | C 70 | 70
63 | WUGXX/63/X | M63x1,5 | 2 1/2" | PG36 | 47,2 - 55,9 | GL min. 15 | C 70 | 80
75s | WUGXX/75s/X | M75sx1,5 | 2 1/2" | PG42 | 52,8 - 59 | GL min. 15 | C 80 | 80
75 | WUGXX/75/X | M75x1,5 | 3" | PG48 | 59,1 - 67,9 | GL min. 15 | C 90 | 90
Características / especificaciones técnicas
Prensaestopas no blindados serie WUG de compresión simple, diseñados para cables SWA y cables similares; aptos para instalaciones industriales exigentes y áreas con requisitos antideflagrantes.
Detalles del producto
Tipo: WUG (prensaestopas de compresión simple)
Certificados: PT, CE, RoHS, ISO9001, ISO14001, ISO45001
Material: Latón MS58 (con o sin niquelado); Acero inoxidable AISI303; Acero inoxidable AISI316L; Aluminio
Normas: EN 60079-0:2012; EN 60079-1:2007; EN 60079-31:2009
Grado de protección: IP66 / IP68
Rangos de temperatura según el material de sello: NBR -30 °C a +120 °C; Neopreno -40 °C a +100 °C; Silicona -60 °C a +180 °C; TPE/V -30 °C a +100 °C
Compatibilidad de cables: SWA (single wire armour); STA y otros tipos opcionales
Datos técnicos (dimensiones del producto y códigos)
Header: Product Size | Product Code | Standard AG | AG NPT | AG | B Min - Max | GL min. mm | C mm / B
16 | WUGXX/16/X | M16x1,5 | 1/2" | PG9 | 6,1 - 11,6 | GL min. 15,0 | C 20 | 24
20s | WUGXX/20s/X | M20sx1,5 | 1/2" | PG11ss | 6,1 - 13,2 | GL min. 15,0 | C 24 | 24
20 | WUGXX/20/X | M20x1,5 | 1/2" | PG11s | 9,5 - 15,9 | GL min. 15 | C 24 | 24
25 | WUGXX/25/X | M25x1,5 | 3/4" | PG13,5 | 12,5 - 20,5 | GL min. 15 | C 30 | 30
32 | WUGXX/32/X | M32x1,5 | 1" | PG21s | 18,2 - 26,2 | GL min. 15 | C 38 | 38
40 | WUGXX/40/X | M40x1,5 | 1 1/4" | PG21 | 23,7 - 33,9 | GL min. 15 | C 45 | 45
50 | WUGXX/50/X | M50x1,5 | 1 1/2" | PG29 | 27,9 - 40,4 | GL min. 15 | C 55 | 55
63s | WUGXX/63s/X | M63sx1,5 | 2" | PG36s | 40,4 - 51 | GL min. 15 | C 70 | 70
63 | WUGXX/63/X | M63x1,5 | 2 1/2" | PG36 | 47,2 - 55,9 | GL min. 15 | C 70 | 80
75s | WUGXX/75s/X | M75sx1,5 | 2 1/2" | PG42 | 52,8 - 59 | GL min. 15 | C 80 | 80
75 | WUGXX/75/X | M75x1,5 | 3" | PG48 | 59,1 - 67,9 | GL min. 15 | C 90 | 90
Características / especificaciones técnicas
- Serie / Modelo: WUG Series (prensaestopas de compresión simple)
- Certificados: PT, CE, RoHS, ISO9001, ISO14001, ISO45001
- Materiales disponibles: Latón (MS58) con/sin niquelado; Acero inoxidable AISI303; Acero inoxidable AISI316L; Aluminio
- Normas de cumplimiento: EN 60079-0:2012; EN 60079-1:2007; EN 60079-31:2009
- Grado de protección: IP66 / IP68
- Rangos de temperatura según el sello: NBR -30 °C a +120 °C; Neopreno -40 °C a +100 °C; Silicona -60 °C a +180 °C; TPE/V -30 °C a +100 °C
- Compatibilidad de cables: SWA (single wire armour); STA y otros tipos opcionales
- Tamaños y códigos disponibles: ver la sección Datos técnicos arriba
