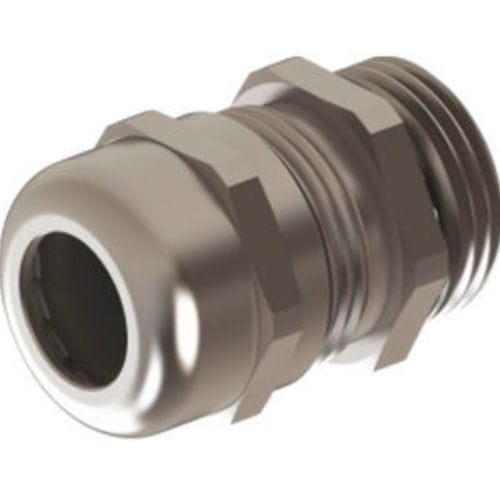

Prensaestopas de acero inoxidable OMSG 01/02
de poliamidade PA6de caucho de nitrilo butadieno (NBR)

Prensaestopas de acero inoxidable - OMSG 01/02 - ORTAC - de poliamida / de PA6 / de caucho de nitrilo butadieno (NBR)
Prensaestopas de acero inoxidable - OMSG 01/02 - ORTAC - de poliamida / de PA6 / de caucho de nitrilo butadieno (NBR)
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de ORTAC

Características

Material
de poliamida, de PA6, de caucho de nitrilo butadieno (NBR), de acero inoxidable
Tipo de protección
resistente al agua, IP68, resistente a la corrosión, resistente a los productos químicos
Otras características
con roscado PG, métrico, para aplicaciones marinas, para aplicaciones higiénicas, para la industria alimentaria y de la bebida, de rosca, de reducción
Diámetro del cable

Mín.: 4 mm
(0,16 in)

Máx.: 44 mm
(1,73 in)

Diámetro de roscado

Mín.: 12 mm
(0,47 in)

Máx.: 50 mm
(1,97 in)

Rango de sujeción

Mín.: 4 mm
(0,2 in)

Máx.: 44 mm
(1,7 in)

Temperatura de servicio

Mín.: -40 °C
(-40 °F)

Máx.: 150 °C
(302 °F)

Descripción

Descripción del producto
Tuerca de cierre: acero inoxidable (1.4305/AISI303 - 1.4404/AISI316L)
Inserto de apriete: poliamida PA6 V2
Anillo de sellado: TPV
Cuerpo de prensaestopas: acero inoxidable (1.4305/AISI303 - 1.4404/AISI316L)
Junta tórica: NBR
Rosca de conexión: Métrica (EN 60423) / PG (DIN 40430)
Clase de protección: IP68 - 5 bar
Rango de temperatura: -20 °C a +100 °C / -40 °C a +150 °C (según componentes)

Propiedades
  • Alta resistencia a la corrosión para entornos marinos y agresivos
  • Superficies lisas aptas para aplicaciones higiénicas
  • Fácil montaje gracias al inserto de apriete
  • Adecuado para la industria alimentaria, farmacéutica y aplicaciones on-/off-shore

Datos técnicos (visión general roscas métricas / PG)
Rosca AG | Código | H mm | GL mm | Llave B mm | Llave C mm | Rango de apriete mm
M12 x 1,5 | OMSG 01/02 | 23 | 6 | 17 | 17 | 4 - 8
M16 x 1,5 | OMSG 02/03 | 24,5 | 7 | 22 | 22 | 5 - 10
M16 x 1,5 | OMSG 02/04 | 26,5 | 7 | 22 | 22 | 6 - 12
M20 x 1,5 | OMSG 03/05 | 28 | 8 | 24 | 24 | 10 - 14
M25 x 1,5 | OMSG 04/04 | 26,5 | 8 | 27 | 22 | 6 - 12
M25 x 1,5 | OMSG 04ES | 31,5 | 8 | 30 | 30 | 9 - 17
M25 x 1,5 | OMSG 04/06 | 31,5 | 8 | 30 | 30 | 13 - 18
M32 x 1,5 | OMSG 05/07 | 38 | 9 | 41 | 41 | 18 - 25
M40 x 1,5 | OMSG 06/08 | 43 | 9 | 50 | 50 | 22 - 32
M50 x 1,5 | OMSG 07/09 | 47 | 9 | 60 | 60 | 30 - 38
M50 x 1,5 | OMSG 07/10 | 48 | 9 | 65 | 65 | 33 - 44

PG 7 | OPSG 01/02 | 23 | 6 | 17 | (colspan) | 4 - 8
PG 9 | OPSG 02/03 | 24,5 | 6 | 22 | (colspan) | 5 - 10
PG 9 | OPSG 02/04 | 26,5 | 6 | 22 | (colspan) | 6 - 12
PG 11 | OPSG 03/04 | 26,5 | 6 | 22 | (colspan) | 6 - 12
PG 11 | OPSG 03/05 | 28 | 6 | 24 | (colspan) | 10 - 14
PG 13,5 | OPSG 04/05 | 28 | 6,5 | 24 | (colspan) | 10 - 14
PG 16 | OPSG 05/06 | 31,5 | 6,5 | 30 | (colspan) | 13 - 18
PG 21 | OPSG 06RS | 31,5 | 7 | 30 | (colspan) | 9 - 17
PG 29 | OPSG 07/08 | 43 | 8 | 50 | (colspan) | 22 - 32
PG 36 | OPSG 08/09 | 47 | 10 | 60 | (colspan) | 30 - 38
PG 42 | OPSG 09/10 | 48 | 12 | 65 | (colspan) | 33 - 44

Especificaciones técnicas
  • Material tuerca: acero inoxidable (1.4305/AISI303 - 1.4404/AISI316L)
  • Material cuerpo: acero inoxidable (1.4305/AISI303 - 1.4404/AISI316L)
  • Inserto de apriete: poliamida PA6 V2
  • Anillo de sellado: TPV
  • Junta tórica: NBR
  • Roscas disponibles: Métrica (EN 60423) y PG (DIN 40430)
  • Grado de protección: IP68 hasta 5 bar
  • Rangos de temperatura: -20 °C a +100 °C y -40 °C a +150 °C (según componentes)
  • Aplicaciones sugeridas: industria alimentaria, farmacéutica, instalaciones offshore/onshore
  • Características clave: resistencia a la corrosión, superficies lisas higiénicas, montaje sencillo
