Prensaestopas de latón WDCG series
de latón niqueladode aluminiode acero inoxidable

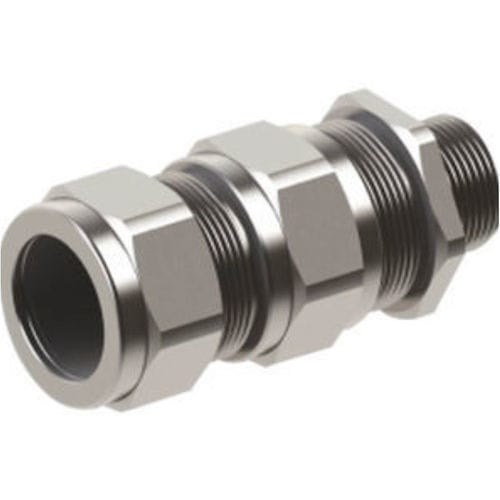

Prensaestopas de latón - WDCG series - ORTAC - de latón niquelado / de aluminio / de acero inoxidable
Prensaestopas de latón - WDCG series - ORTAC - de latón niquelado / de aluminio / de acero inoxidable
Prensaestopas de latón - WDCG series - ORTAC - de latón niquelado / de aluminio / de acero inoxidable - imagen - 2
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de ORTAC

Características

Material
de latón niquelado, de latón, de acero inoxidable, de aluminio
Tipo de protección
IP68, IP66, para zona peligrosa, blindado
Otras características
con roscado PG, NPT, métrico, para cable armado, doble, de rosca
Diámetro del cable

Mín.: 0,8 mm
(0,03 in)

Máx.: 4 mm
(0,16 in)

Diámetro de roscado

Mín.: 16 mm
(0,63 in)

Máx.: 130 mm
(5,12 in)

Rango de sujeción

Mín.: 3,1 mm
(0,1 in)

Máx.: 100 mm
(3,9 in)

Temperatura de servicio

Mín.: -60 °C
(-76 °F)

Máx.: 180 °C
(356 °F)

Descripción

Producto
Prensaestopa para cable blindado - serie WDCG

Detalles del producto
Tipo: WDCG (prensaestopa de doble compresión)
Certificados: PT, CE, RoHS, ISO9001, ISO14001, ISO45001
Materiales: latón MS58 (con o sin niquelado), acero inoxidable AISI303 / 316L, aluminio
Normas: EN 60079-0:2012; EN 60079-1:2007; EN 60079-31:2009
Clase de protección: IP66 / IP68
Rangos de temperatura y materiales de sellado: NBR -30 °C a +120 °C; NEOPRENE -40 °C a +100 °C; SILICONE -60 °C a +180 °C; TPE/V -30 °C a +100 °C
Compatibilidad de cable: SWA (Single wire armour); STA y otros cables opcionales

Datos técnicos (tabla)
Tamaño producto | Código producto | Rosca estándar AG | AG NPT | AG | A Min | A Max | B Min | B Max | Ø d (armadura) Min | Ø d (armadura) Max | GL min. mm | Llave mm
16 | WDCGXX/16/X | M16x1,5 | 1/2" | PG9 | 3,1 | 8,6 | 6,1 | 13,2 | 0,8 | 1 | 15 | 24
20ss | WDCGXX/20ss/X | M20ssx1,5 | 1/2" | PG11ss | 3,1 | 8,6 | 6,1 | 13,2 | 0,8 | 1 | 15 | 24
20s | WDCGXX/20s/X | M20sx1,5 | 1/2" | PG11s | 6,1 | 11,6 | 9,5 | 15,9 | 0,8 | 1,25 | 15 | 24
20 | WDCGXX/20/X | M20x1,5 | 1/2" | PG13,5 | 6,5 | 13,9 | 12,5 | 20,9 | 0,8 | 1,25 | 15 | 30
25s | WDCGXX/25s/X | M25sx1,5 | 3/4" | PG21s | 11,1 | 19,9 | 14 | 22 | 1,25 | 1,6 | 15 | 38
25 | WDCGXX/25/X | M25x1,5 | 3/4" | PG21 | 11,1 | 19,9 | 18,2 | 26,2 | 1,25 | 1,6 | 15 | 38
32 | WDCGXX/32/X | M32x1,5 | 1" | PG29 | 18,2 | 26,2 | 23,7 | 33,9 | 1,6 | 2 | 15 | 45
40 | WDCGXX/40/X | M40x1,5 | 11/4" | PG36s | 23,7 | 33,9 | 27,9 | 40,4 | 1,6 | 2 | 15 | 55
50s | WDCGXX/50s/X | M50sx1,5 | 11/2" | PG36 | 29,5 | 38,1 | 35,2 | 46,7 | 2 | 2,5 | 15 | 60
50 | WDCGXX/50/X | M50x1,5 | 2" | PG42 | 35,6 | 44 | 40,4 | 53,1 | 2 | 2,5 | 15 | 70
63s | WDCGXX/63s/X | M63sx1,5 | 2" | PG48 | 40,1 | 49,9 | 45,6 | 59,4 | 2 | 2,5 | 15 | 75
63 | WDCGXX/63/X | M63x1,5 | 21/2" | - | 47,2 | 55,9 | 54,6 | 65,9 | 2 | 2,5 | 15 | 80
75s | WDCGXX/75s/X | M75sx1,5 | 21/2" | - | 52,8 | 61,9 | 59 | 72,1 | 2 | 2,5 | 15 | 90
75 | WDCGXX/75/X | M75x1,5 | 3" | - | 59,1 | 67,9 | 66,7 | 78,5 | 2,5 | 3 | 15 | 100
90 | WDCGXX/90/X | M90x2 | 3" | - | 66,6 | 79,9 | 76,2 | 90,4 | 3 | 3,5 | 15 | 115
100 | WDCGXX/100/X | M100x2 | - | - | 76 | 90 | 86,1 | 101,5 | 3,15 | 4 | 15 | 123
115 | WDCGXX/115/X | M115x2 | - | - | 86 | 97,9 | 101,5 | 110,3 | 3,15 | 4 | 15 | 133
130 | WDCGXX/130/X | M130x2 | - | - | 97 | 114,9 | 114,2 | 123,3 | 3,15 | 4 | 15 | 146

Especificaciones técnicas
  • Tipo: WDCG (prensaestopa de doble compresión)
  • Certificados: PT, CE, RoHS, ISO9001, ISO14001, ISO45001
  • Materiales: latón MS58 (con o sin niquelado), acero inoxidable AISI303 / 316L, aluminio
  • Normas: EN 60079-0:2012; EN 60079-1:2007; EN 60079-31:2009
  • Clase de protección: IP66 / IP68
  • Rangos de temperatura de los sellos: NBR -30 °C a +120 °C; NEOPRENE -40 °C a +100 °C; SILICONE -60 °C a +180 °C; TPE/V -30 °C a +100 °C
  • Compatibilidad de cables: SWA (Single wire armour); STA y otros cables opcionales
  • Datos dimensionales completos disponibles (tamaños, códigos, tipos de rosca, rangos Ø armadura, GL y tamaños de llave)
  • Dibujo técnico y hoja de datos disponibles
