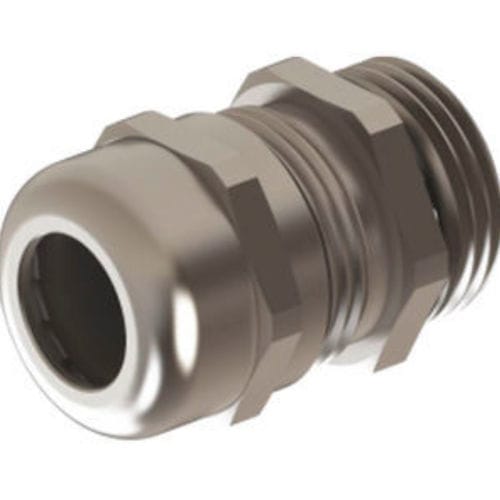

Prensaestopas roscado ONSG seriesde acero inoxidablede caucho de nitrilo butadieno (NBR)de PA6
Añadir a mis favoritos
Añadir al comparador
Características
- Material
- de PA6, de caucho de nitrilo butadieno (NBR), de acero inoxidable
- Tipo de protección
- IP68, resistente a la corrosión
- Otras características
- roscado, para aplicaciones marinas, para la industria alimentaria y de la bebida
- Diámetro del cable
Máx.: 70 mm
(2,76 in)Mín.: 3 mm
(0,12 in)- Rango de sujeción
Máx.: 70 mm
(2,8 in)Mín.: 3 mm
(0,1 in)- Temperatura de servicio
Máx.: 150 °C
(302 °F)Mín.: -40 °C
(-40 °F)
Descripción
Nombre del producto
Prensaestopas metálico – NPT Acero inoxidable
Materiales / Construcción
Contra tuerca: Acero inoxidable (1.4305/AISI303 - 1.4404/AISI316L)
Inserto de apriete: Poliamida PA6 V2
Aro de estanqueidad: TPV
Cuerpo del prensaestopas: Acero inoxidable (1.4305/AISI303 - 1.4404/AISI316L)
Junta tórica: NBR
Rosca de conexión: NPT ANSI B1.20.1
Clase de protección: IP68 - 5 bar
Rango de temperatura: -20 °C a +100 °C (estándar) / -40 °C a +150 °C (extendido)
Propiedades clave
Datos técnicos (dimensiones por rosca / código)
Header: AG Thread | Code | H (mm) | GL (mm) | Wrench B (mm) | Wrench C (mm) | Clamping Range (mm)
1/4" | ONSG 01 | 22 | 11,5 | 14 | 14 | 3 - 6,5
3/8" | ONSG 02/01 | 22 | 11,5 | 18 | 14 | 3 - 6,5
3/8" | ONSG 02 | 23 | 11,5 | 18 | 17 | 4 - 8
3/8" | ONSG 02/03 | 24,5 | 11,5 | 22 | 22 | 5 - 10
1/2" | ONSG 03RS | 26,5 | 13 | 22 | 22 | 4 - 10
1/2" | ONSG 03 | 26,5 | 13 | 22 | 22 | 6 - 12
1/2" | ONSG 03/05 | 28 | 13 | 24 | 24 | 10 - 14
3/4" | ONSG 04 | 28 | 13 | 27 | 24 | 10 - 14
3/4" | ONSG 04ES | 31,5 | 13 | 30 | 30 | 9 - 17
3/4" | ONSG 04/06 | 31,5 | 13 | 30 | 30 | 13 - 18
1" | ONSG 05RS | 31,5 | 13 | 36 | 30 | 9 - 17
1" | ONSG 05/07 | 38 | 13 | 41 | 41 | 18 - 25
1 1/4" | ONSG 06 | 38 | 15 | 46 | 41 | 18 - 25
1 1/2" | ONSG 07 | 43 | 15 | 50 | 50 | 22 - 32
2" | ONSG 08 | 48 | 15 | 65 | 65 | 33 - 44
2" | ONSG 09 | 48 | 15 | 70 | 75 | 45 - 50
2 1/2" | ONSG 18s | 48 | 20 | 75 | 75 | 45 - 55
2 1/2" | ONSG 18 | 58 | 20 | 90 | 90 | 50 - 63
3" | ONSG 19s | 58 | 20 | 90 | 90 | 50 - 63
3" | ONSG 19 | 61 | 20 | 10 | 100 | 60 - 70
Características / Especificaciones técnicas
Prensaestopas metálico – NPT Acero inoxidable
Materiales / Construcción
Contra tuerca: Acero inoxidable (1.4305/AISI303 - 1.4404/AISI316L)
Inserto de apriete: Poliamida PA6 V2
Aro de estanqueidad: TPV
Cuerpo del prensaestopas: Acero inoxidable (1.4305/AISI303 - 1.4404/AISI316L)
Junta tórica: NBR
Rosca de conexión: NPT ANSI B1.20.1
Clase de protección: IP68 - 5 bar
Rango de temperatura: -20 °C a +100 °C (estándar) / -40 °C a +150 °C (extendido)
Propiedades clave
- Alta resistencia a la corrosión
- Superficies lisas
- Fácil de montar
- Adecuado para la industria alimentaria, farmacéutica y aplicaciones on-/offshore
Datos técnicos (dimensiones por rosca / código)
Header: AG Thread | Code | H (mm) | GL (mm) | Wrench B (mm) | Wrench C (mm) | Clamping Range (mm)
1/4" | ONSG 01 | 22 | 11,5 | 14 | 14 | 3 - 6,5
3/8" | ONSG 02/01 | 22 | 11,5 | 18 | 14 | 3 - 6,5
3/8" | ONSG 02 | 23 | 11,5 | 18 | 17 | 4 - 8
3/8" | ONSG 02/03 | 24,5 | 11,5 | 22 | 22 | 5 - 10
1/2" | ONSG 03RS | 26,5 | 13 | 22 | 22 | 4 - 10
1/2" | ONSG 03 | 26,5 | 13 | 22 | 22 | 6 - 12
1/2" | ONSG 03/05 | 28 | 13 | 24 | 24 | 10 - 14
3/4" | ONSG 04 | 28 | 13 | 27 | 24 | 10 - 14
3/4" | ONSG 04ES | 31,5 | 13 | 30 | 30 | 9 - 17
3/4" | ONSG 04/06 | 31,5 | 13 | 30 | 30 | 13 - 18
1" | ONSG 05RS | 31,5 | 13 | 36 | 30 | 9 - 17
1" | ONSG 05/07 | 38 | 13 | 41 | 41 | 18 - 25
1 1/4" | ONSG 06 | 38 | 15 | 46 | 41 | 18 - 25
1 1/2" | ONSG 07 | 43 | 15 | 50 | 50 | 22 - 32
2" | ONSG 08 | 48 | 15 | 65 | 65 | 33 - 44
2" | ONSG 09 | 48 | 15 | 70 | 75 | 45 - 50
2 1/2" | ONSG 18s | 48 | 20 | 75 | 75 | 45 - 55
2 1/2" | ONSG 18 | 58 | 20 | 90 | 90 | 50 - 63
3" | ONSG 19s | 58 | 20 | 90 | 90 | 50 - 63
3" | ONSG 19 | 61 | 20 | 10 | 100 | 60 - 70
Características / Especificaciones técnicas
- Materiales: Tuerca y cuerpo en acero inoxidable (1.4305/AISI303 - 1.4404/AISI316L); inserto de apriete PA6 V2; aro de estanqueidad TPV; junta tórica NBR
- Estándar de rosca: NPT ANSI B1.20.1
- Protección: IP68 hasta 5 bar
- Rango de temperatura: -20 °C a +100 °C (estándar) y -40 °C a +150 °C (extendido)
- Aplicaciones típicas: Industria alimentaria, industria farmacéutica, aplicaciones offshore y on-/offshore
- Códigos / tamaños disponibles: ONSG 01, ONSG 02/01, ONSG 02, ONSG 02/03, ONSG 03RS, ONSG 03, ONSG 03/05, ONSG 04, ONSG 04ES, ONSG 04/06, ONSG 05RS, ONSG 05/07, ONSG 06, ONSG 07, ONSG 08, ONSG 09, ONSG 18s, ONSG 18, ONSG 19s, ONSG 19 (ver tabla de dimensiones arriba para H/GL/llaves/rangos de apriete)
