Prensaestopas de metal OMBG 01/02

de caucho de nitrilo butadieno (NBR)de PA6IP68

Producto

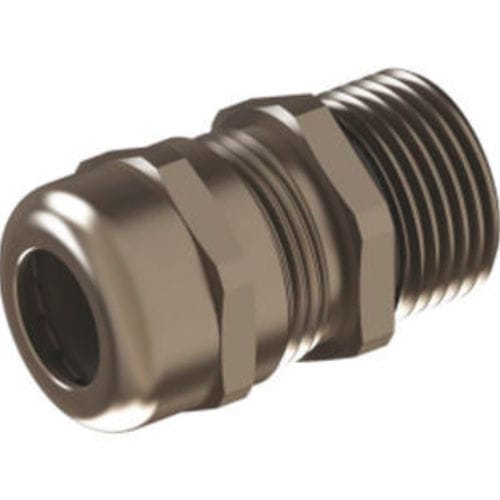

Prensaestopas metálicos serie OMBG/OPBG para roscas métricas y PG. Cuerpo y tuerca en latón niquelado, inserto de apriete en PA6 V2, anillo de estanqueidad en TPV y junta tórica en NBR. Diseñados para protección IP68 y alta retención mecánica.

Detalles del producto
Tuerca: latón niquelado
Inserto de apriete: poliamida PA6 V2
Anillo de estanqueidad: TPV
Cuerpo: latón niquelado
Junta tórica: NBR
Rosca de conexión: métrica (EN 60423) / PG (DIN 40430)
Clase de protección: IP68 - 5 bar
Rango de temperatura: estándar -20 °C a +100 °C; extendido -40 °C a +150 °C

Propiedades

• Amplio rango de sujeción de cable que cubre múltiples códigos y tamaños
• Montaje sencillo con versión de rosca larga disponible
• Alta resistencia a la tracción adecuada para instalaciones industriales
• Sellado fiable compatible con roscas métricas y PG

Datos técnicos (prensaestopas rosca métrica/PG)
AG Thread | Code | H mm. | GL mm. | Wrench B mm. | Wrench C mm. | Clamping Range mm.
M 12 x 1,5 | OMBG 01/02 | 23 | 6 | 17 | 17 | 4 - 8
M 16 x 1,5 | OMBG 02/03 | 24,5 | 7 | 20 | 20 | 5 - 10
M 16 x 1,5 | OMBG 02/04 | 26,5 | 7 | 22 | 22 | 6 - 12
M 20 x 1,5 | OMBG 03/05 | 28 | 8 | 24 | 24 | 10 - 14
M 25 x 1,5 | OMBG 04/04 | 26,5 | 8 | 27 | 22 | 6 - 12
M 25 x 1,5 | OMBG 04ES | 31,5 | 8 | 30 | 30 | 9 - 17
M 25 x 1,5 | OMBG 04/06 | 31,5 | 8 | 30 | 30 | 13 - 18
M 32 x 1,5 | OMBG 05/07 | 38 | 9 | 40 | 40 | 18 - 25
M 40 x 1,5 | OMBG 06/08 | 43 | 9 | 50 | 50 | 22 - 32
M 50 x 1,5 | OMBG 07/09 | 47 | 9 | 60 | 60 | 30 - 38
M 50 x 1,5 | OMBG 07/10 | 48 | 9 | 65 | 65 | 33 - 44

PG 7 | OPBG 01/02 | 23 | 6 | 17 | 17 | 4 - 8
PG 9 | OPBG 02/03 | 24,5 | 6 | 20 | 20 | 5 - 12
PG 9 | OPBG 02/04 | 26,5 | 6 | 22 | 22 | 6 - 12
PG 11 | OPBG 03/04 | 26,5 | 6 | 22 | 22 | 6 - 12
PG 11 | OPBG 03/05 | 28 | 6 | 24 | 24 | 10 - 14
PG 13,5 | OPBG 04/05 | 28 | 6,5 | 24 | 24 | 10 - 14
PG 16 | OPBG 05/06 | 31,5 | 6,5 | 30 | 30 | 13 - 18
PG 21 | OPBG 06RS | 31,5 | 7 | 30 | 30 | 9 - 17
PG 29 | OPBG 07/08 | 43 | 8 | 50 | 50 | 22 - 32
PG 36 | OPBG 08/09 | 47 | 10 | 60 | 57 | 30 - 38
PG 42 | OPBG 09/10 | 48 | 12 | 65 | 64 | 33 - 44

Especificaciones técnicas

• Materiales: tuerca y cuerpo - latón niquelado; inserto de apriete - poliamida PA6 V2; anillo de estanqueidad - TPV; junta tórica - NBR
• Roscas compatibles: métrica (EN 60423) y PG (DIN 40430)
• Clasificación de protección: IP68 hasta 5 bar
• Rangos de temperatura: estándar -20 °C a +100 °C; extendido -40 °C a +150 °C
• Diseño: amplio rango de sujeción, versión de rosca larga, alta retención mecánica, montaje sencillo
• Tamaños/códigos disponibles con sus respectivas franjas de sujeción y dimensiones de herramienta como se indica arriba
