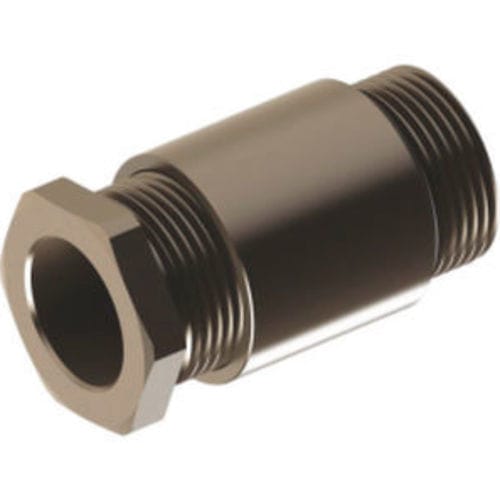

Prensaestopas de latón niquelado MACG series
de caucho de nitrilo butadieno (NBR)resistente a la corrosiónblindado

Prensaestopas de latón niquelado - MACG series - ORTAC - de caucho de nitrilo butadieno (NBR) / resistente a la corrosión / blindado
Prensaestopas de latón niquelado - MACG series - ORTAC - de caucho de nitrilo butadieno (NBR) / resistente a la corrosión / blindado
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de ORTAC

Características

Material
de caucho de nitrilo butadieno (NBR), de latón niquelado
Tipo de protección
IP54, resistente a la corrosión, blindado
Otras características
métrico, para cable armado, de alta temperatura, para aplicaciones marinas, para condiciones extremas, de rosca
Diámetro del cable

Máx.: 50,5 mm
(1,99 in)

Mín.: 10,5 mm
(0,41 in)

Diámetro de roscado

Máx.: 72 mm
(2,83 in)

Mín.: 16 mm
(0,63 in)

Rango de sujeción

Máx.: 50,5 mm
(2 in)

Mín.: 10,5 mm
(0,4 in)

Temperatura de servicio

Máx.: 150 °C
(302 °F)

Mín.: -40 °C
(-40 °F)

Descripción

Descripción general
Prensaestopas metálicos diseñados para cables blindados. Componentes y materiales optimizados para aplicaciones navales, offshore y parques eólicos. Rosca métrica (EN60423) y amplio rango de apriete para diversas construcciones de cables blindados.

Materiales y componentes
Tuerca de cierre: latón niquelado
Aro: latón niquelado
Parte de compresión: latón niquelado
Cuerpo de la prensaestopas: latón niquelado
Junta tórica: NBR
Rosca de conexión: Métrica (EN60423)
Clase de protección: IP54
Rango de temperatura: -20 °C a +100 °C (estándar) / -40 °C a +150 °C (extendido)
Propiedades: Construcción naval, Offshore, Parque eólico, Para cables blindados, Amplio rango de cable

Datos técnicos (prensaestopas rosca métrica)
  • Rosca AG | Código | GL mm | Ø mm | Llave mm | Rango de apriete mm
  • M 16 x 1,5 | MACG16A | 9 | 20 | 20 | 10,5
  • M 18 x 1,5 | MACG18A | 10 | 22 | 22 | 11,5
  • M 18 x 1,5 | MACG18B | 10 | 22 | 22 | 11,5 - 12,5
  • M 24 x 1,5 | MACG24A | 11 | 28 | 27 | 11,5
  • M 24 x 1,5 | MACG24B | 11 | 28 | 27 | 11,5 - 13,5
  • M 24 x 1,5 | MACG24C | 11 | 28 | 27 | 13,5 - 16,5
  • M 30 x 2,0 | MACG30A | 12 | 35 | 32 | 16,5 - 18
  • M 30 x 2,0 | MACG30B | 12 | 35 | 32 | 18 - 19,5
  • M 30 x 2,0 | MACG30C | 12 | 35 | 32 | 19,5 - 20,5
  • M 36 x 2,0 | MACG36A | 13 | 40 | 40 | 20,5 - 22,5
  • M 36 x 2,0 | MACG36B | 13 | 40 | 40 | 22,5 - 25,5
  • M 45 x 2,0 | MACG45B | 14 | 50 | 50 | 27,5 - 31,5
  • M 56 x 2,0 | MACG56A | 15 | 62 | 60 | 31,5 - 34
  • M 56 x 2,0 | MACG56B | 15 | 62 | 60 | 34 - 37,5
  • M 56 x 2,0 | MACG56C | 15 | 62 | 60 | 37,5 - 41
  • M 72 x 2,0 | MACG72A | 16 | 78 | 75 | 41 - 46
  • M 72 x 2,0 | MACG72B | 16 | 78 | 75 | 46 - 50,5


Características / especificaciones técnicas
  • Marca: Ortac
  • Tipo de producto: Prensaestopas metálicos para cables blindados (serie MACG)
  • Materiales: Tuerca, aro, parte de compresión y cuerpo - latón niquelado; Junta tórica - NBR
  • Rosca de conexión: Métrica (EN60423)
  • Clase de protección: IP54
  • Rango de temperatura: -20 °C a +100 °C (estándar) y -40 °C a +150 °C (extendido)
  • Aplicaciones: Construcción naval, Offshore, Parques eólicos, Para cables blindados
  • Tamaños / códigos disponibles: MACG16A, MACG18A, MACG18B, MACG24A, MACG24B, MACG24C, MACG30A, MACG30B, MACG30C, MACG36A, MACG36B, MACG45B, MACG56A, MACG56B, MACG56C, MACG72A, MACG72B
  • Dimensiones y rangos de apriete: ver datos técnicos (Rosca AG | GL mm | Ø mm | Llave mm | Rango de apriete mm)
