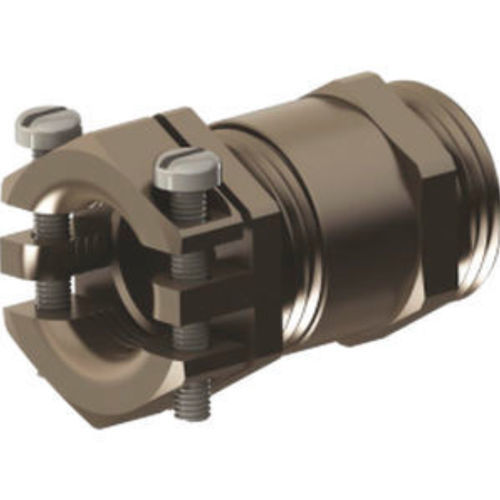

Prensaestopas de latón niquelado OK series
IP55con roscado PGmétrico

Prensaestopas de latón niquelado - OK series - ORTAC - IP55 / con roscado PG / métrico
Prensaestopas de latón niquelado - OK series - ORTAC - IP55 / con roscado PG / métrico
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de ORTAC

Características

Material
de latón niquelado
Tipo de protección
IP55
Otras características
con roscado PG, métrico, antitracción, de alta temperatura
Diámetro del cable

Máx.: 62 mm
(2,44 in)

Mín.: 3,5 mm
(0,14 in)

Diámetro de roscado

Máx.: 70 mm
(2,76 in)

Mín.: 12 mm
(0,47 in)

Rango de sujeción

Máx.: 62 mm
(2,4 in)

Mín.: 3,5 mm
(0,1 in)

Temperatura de servicio

Máx.: 150 °C
(302 °F)

Mín.: -40 °C
(-40 °F)

Descripción

Nombre del producto
Prensaestopas metálico – con alivio de tracción en latón (series OKMRN / OKPRN)

Materiales y construcción básica
Tuerca : Latón niquelado
Anillo de sellado : TPV
Cuerpo : Latón niquelado
O-ring : NBR
Rosca de conexión : Métrica (EN60423) / PG (DIN 40430)
Grado de protección : IP55
Rango de temperatura : -20 °C a +100 °C (estándar) / -40 °C a +150 °C (extendido)

Propiedades y aplicaciones
Alivio de tracción elevado
Alta estabilidad mecánica
Áreas de aplicación recomendadas: obras, ingeniería de plantas, fabricación de motores eléctricos

Datos técnicos (prensasestopas rosca métrica / PG)
Rosca métrica | Código | H mm | GL mm | Llave mm | Rango de apriete mm
M 12 x 1,5 | OKMRN 01 | 22 | 5 | 14 | 3,5 - 6
M 16 x 1,5 | OKMRN 02 | 25 | 5 | 18 | 4,5 - 7
M 20 x 1,5 | OKMRN 03 | 26,5 | 6 | 22 | 9 - 12
M 25 x 1,5 | OKMRN 04 | 32 | 7 | 27 | 11 - 14
M 32 x 1,5 | OKMRN 05 | 35 | 8 | 34 | 14 - 18
M 40 x 1,5 | OKMRN 06 | 41 | 8 | 45 | 18 - 25
M 50 x 1,5 | OKMRN 07 | 44 | 9 | 55 | 25 - 32
M 63 x 1,5 | OKMRN 08 | 59 | 15 | 70 | 38 - 44
M 63 x 1,5 | OKMRN 09 | 59 | 15 | 70 | 40 - 49

Rosca PG | Código | H mm | GL mm | Llave mm | Rango de apriete mm
PG 7 | OKPRN 01 | 22 | 5 | 14 | 3,5 - 6
PG 9 | OKPRN 02 | 25 | 6 | 17 | 4,5 - 7
PG 11 | OKPRN 03 | 26 | 6 | 20 | 6 - 9
PG 13,5 | OKPRN 04 | 26,5 | 6,5 | 22 | 9 - 12
PG 16 | OKPRN 05 | 28 | 6,5 | 24 | 11 - 14
PG 21 | OKPRN 06 | 32 | 7 | 30 | 14 - 18
PG 29 | OKPRN 07 | 35 | 8 | 40 | 18 - 25
PG 36 | OKPRN 08 | 41 | 8 | 50 | 25 - 32
PG 42 | OKPRN 09 | 44 | 9 | 60 | 30 - 38
PG 48 | OKPRN 10 | 59 | 15 | 70 | 38 - 44
PG 48 | OKPRN 11 | 59 | 15 | 70 | 40 - 49
∅55 | OKPRN ∅55 | 59 | 15 | 70 | 40 - 49
∅60 | OKPRN ∅60 | 59 | 16 | 75 | 47 - 54
∅70 | OKPRN ∅70 | 66 | 20 | 90 | 53 - 62

Características / Especificaciones técnicas
  • Material de la tuerca: Latón niquelado
  • Material del cuerpo: Latón niquelado
  • Material del anillo de sellado: TPV
  • Material del O-ring: NBR
  • Roscas disponibles: Métrica (EN60423) y PG (DIN 40430)
  • Protección contra el ingreso de cuerpos: IP55
  • Rango de temperatura: -20 °C a +100 °C (estándar) y -40 °C a +150 °C (extendido)
  • Características: alto alivio de tracción y alta estabilidad mecánica
  • Tamaños/códigos disponibles: Métricos (OKMRN 01–09) y PG (OKPRN 01–11) con H, GL, llave y rangos de apriete detallados arriba
