Prensaestopas de latón niquelado ONBG series
de caucho de nitrilo butadieno (NBR)de PA6IP68

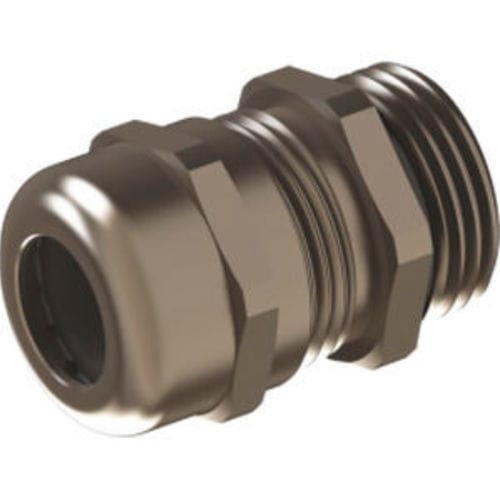

Prensaestopas de latón niquelado - ONBG series - ORTAC - de caucho de nitrilo butadieno (NBR) / de PA6 / IP68
Prensaestopas de latón niquelado - ONBG series - ORTAC - de caucho de nitrilo butadieno (NBR) / de PA6 / IP68
Prensaestopas de latón niquelado - ONBG series - ORTAC - de caucho de nitrilo butadieno (NBR) / de PA6 / IP68 - imagen - 2
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de ORTAC

Características

Material
de PA6, de caucho de nitrilo butadieno (NBR), de latón niquelado
Tipo de protección
IP68
Otras características
NPT, antitracción
Diámetro del cable

Mín.: 3 mm
(0,12 in)

Máx.: 70 mm
(2,76 in)

Rango de sujeción

Mín.: 3 mm
(0,1 in)

Máx.: 70 mm
(2,8 in)

Temperatura de servicio

Mín.: -40 °C
(-40 °F)

Máx.: 150 °C
(302 °F)

Descripción

Producto
  • Prensaestopas metálico – Tipo estándar NPT, serie ONBG


Materiales y componentes
  • Tuerca: latón niquelado
  • Inserto de apriete: poliamida PA6 V2
  • Anillo de sellado: TPV
  • Cuerpo del prensaestopas: latón niquelado
  • Junta tórica: NBR
  • Rosca de conexión: NPT ANSI B1.20.1


Propiedades generales
  • Clase de protección: IP68 - 5 bar
  • Rango de temperatura: -20 °C a +100 °C; alternativa -40 °C a +150 °C
  • Fácil montaje
  • Versiones con rosca larga disponibles
  • Alta protección contra tracción del cable


Datos técnicos
AG Thread | Code | H mm | GL mm | Wrench B mm | Wrench C mm | Clamping Range mm
1/4" | ONBG 01 | 22 | 15 | 14 | 14 | 3 - 6,5
3/8" | ONBG 02/ 01 | 22 | 15 | 18 | 14 | 3 - 6,5
3/8" | ONBG 02 | 23 | 15 | 18 | 17 | 4 - 8
3/8" | ONBG 02/03 | 24,5 | 15 | 20 | 20 | 5 - 10
1/2" | ONBG 03RS | 26,5 | 15 | 22 | 22 | 4 - 10
1/2" | ONBG 03 | 26,5 | 15 | 22 | 22 | 6 - 12
1/2" | ONBG 03/05 | 28 | 15 | 24 | 24 | 10 - 14
3/4" | ONBG 04 | 28 | 15 | 27 | 24 | 10 - 14
3/4" | ONBG 04ES | 31,5 | 15 | 30 | 30 | 9 - 17
3/4" | ONBG 04/06 | 31,5 | 15 | 30 | 30 | 13 - 18
1" | ONBG 05RS | 31,5 | 15 | 34 | 30 | 9 - 17
1" | ONBG 05 | 31,5 | 15 | 34 | 30 | 13 - 18
1" | ONBG 05/07 | 38 | 15 | 40 | 40 | 18 - 25
11/4" | ONBG 06 | 38 | 18 | 43 | 40 | 18 - 25
11/2" | ONBG 07 | 43 | 18 | 50 | 50 | 22 - 32
2" | ONBG 08 | 48 | 20 | 65 | 64 | 33 - 44
2" | ONBG 09 | 48 | 20 | 70 | 75 | 45 - 50
21/2" | ONBG 18s | 48 | 20 | 75 | 75 | 45 - 55
21/2" | ONBG 18 | 58 | 20 | 90 | 90 | 50 - 63
3" | ONBG 19s | 58 | 24 | 90 | 90 | 50 - 63
3" | ONBG 19 | 61 | 24 | 100 | 100 | 60 - 70

Características / Especificaciones técnicas
  • Materiales: tuerca y cuerpo en latón niquelado; inserto de apriete poliamida PA6 V2; anillo de sellado TPV; junta tórica NBR
  • Rosca de conexión: NPT ANSI B1.20.1
  • Protección de entrada: IP68 hasta 5 bar
  • Intervalos de temperatura: -20 °C a +100 °C y -40 °C a +150 °C
  • Propiedades: fácil montaje, versiones con rosca larga, alta protección contra tracción
