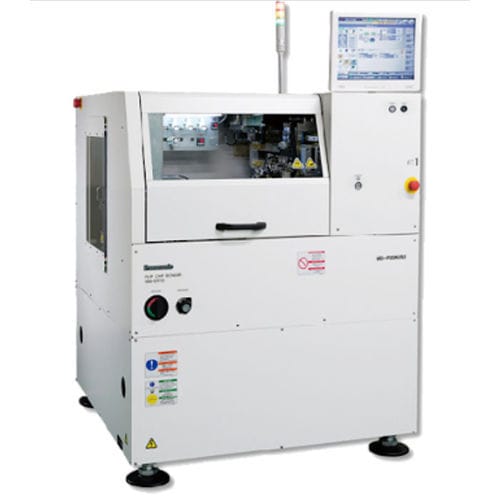

Microsoldadora de chips flip-chip MD-P200US2

de epoxipara microestructurasautomatizada

La MD-P200 de Panasonic es una troqueladora de alta productividad. El sistema de cabezal síncrono ofrece una productividad sin precedentes, proporcionando resultados que superan a los de las fijadoras de troqueles convencionales. El suministro de obleas, el precentrado, el cabezal de unión y el dispensador funcionan en paralelo para lograr un alto rendimiento. La MD-P200 resuelve las necesidades actuales de pegado de troqueles pequeños y finos y ofrece capacidades para los retos del mañana. El precentrado preciso de los troqueles garantiza una inclinación mínima de los mismos y el novedoso diseño del eyector permite trabajar con troqueles finos. También está disponible la funcionalidad para paquetes multi-matriz. - Software de mapeo de obleas - Opción de baja fuerza de unión - Flexible para múltiples troqueles Productividad 0.65 s / IC para unión termosónica (Incluido el tiempo de proceso de 0,2 segundos. En las condiciones más rápidas) [*1] Precisión de colocación * XY (3 en condiciones PFSC) : ±5 µm [*1] Dimensiones del sustrato (mm) L 50 × A 30 a L 120 × A 120 Dimensiones de la matriz (mm) L 0,25 × A 0,25 a L 6 × A 6 Número de tipos de troqueles 1 tipo de producto (suministro manual de obleas) / Hasta 12 tipos de producto (especificaciones AWC) *La boquilla es de un tipo Suministro de obleas Marco de oblea (máx. 8 pulgadas) , Bandeja Carga de unión Cabezal VCM para proceso termosónico : 1 N a 50 N (Opción : 2 N a 100 N) Calentamiento del cabezal Hasta 300℃ para el cabezal VCM Calentamiento del sustrato * Calentamiento constante, Hasta 300℃
