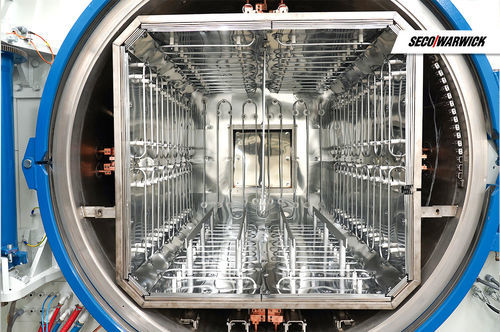

Horno de vacío Vector UHV

de cámaratratamiento térmicode soldadura fuerte

Descripción
El Vector UHV es un horno de vacío horizontal de una sola cámara destinado al brasado al vacío de componentes de conmutación eléctrica, como interruptores de vacío y disyuntores de vacío (VCB). Está diseñado para procesos de ultraalta pureza y se monta y prueba en sala limpia para minimizar la contaminación.

Características

• Configuración horizontal de una sola cámara con zona caliente de molibdeno para procesamiento de alta pureza
• Bombas turbomoleculares para alcanzar vacío alto / ultralto
• Seis zonas de control de temperatura controladas por tiristores para un control térmico preciso
• Sistema externo de enfriamiento por gas (gases de enfriamiento: nitrógeno o argón)
• Sistema de control informático fácil de usar para el operario
• Tamaños de cámara estándar: 600×600×900 mm y 1000×1000×1200 mm

Ventajas

• El vacío actúa como atmósfera protectora y de proceso, eliminando la necesidad de gases de proceso reactivos y sus emisiones
• No hay emisiones de CO2 por el proceso de vacío ni uso de combustibles fósiles para el ciclo de vacío
• El gas de enfriamiento (N2 o Ar) puede recuperarse y retornarse al aire, reduciendo el impacto ambiental
• El aislamiento térmico reforzado reduce el consumo eléctrico (aprox. 20%)
• Alta eficiencia energética: motores clase IE3, control por inversor y algoritmos de gestión energética
• Sistemas para optimizar el consumo de bombeo, calefacción y refrigeración
• Reducción de deformaciones por endurecimiento y de coste de mecanizado posterior; por lo general no se requiere lavado de las piezas tras el tratamiento térmico

Proceso

• Brasado al vacío de componentes de conmutación eléctrica (p. ej., interruptores de vacío, VCB)

Industrias

• Eléctrica
• Energía
• Potencia

Opciones / Tamaños

• Dos configuraciones estándar: compacto y horno de mayor tamaño; otras dimensiones disponibles bajo pedido
• La configuración mayor puede incluir un elemento calefactor central adicional para mejorar la uniformidad y aumentar la capacidad de carga

Especificaciones técnicas

• Modelo: Vector UHV (horno de vacío horizontal de una sola cámara)
• Zona caliente: molibdeno
• Bombaje: bombas turbomoleculares para vacío alto / ultralto
• Tamaños estándar de cámara: 600 × 600 × 900 mm y 1000 × 1000 × 1200 mm (otros tamaños bajo pedido; la opción mayor puede incluir elemento calefactor adicional)
• Peso / capacidad de carga: estándar 600 kg; 200 kg para 600×600×900 mm sin elemento calefactor central; 1200 kg (hasta 1500 kg con elemento calefactor adicional) para la configuración mayor
• Uniformidad de temperatura: ±3 °C
• Vacío último: ≤ 8 × 10⁻⁸ mbar
• Vacío de operación a 850 °C: ≈ 1 × 10⁻⁶ mbar
• Tasa de fuga: aprox. 1 × 10⁻⁴ mbar·L/s
• Presión de enfriamiento: 1 bar abs.
• Gases de enfriamiento: N2, Ar
• Control de calefacción: seis zonas controladas por tiristores
• Control: sistema de control informático con interfaz de operador
